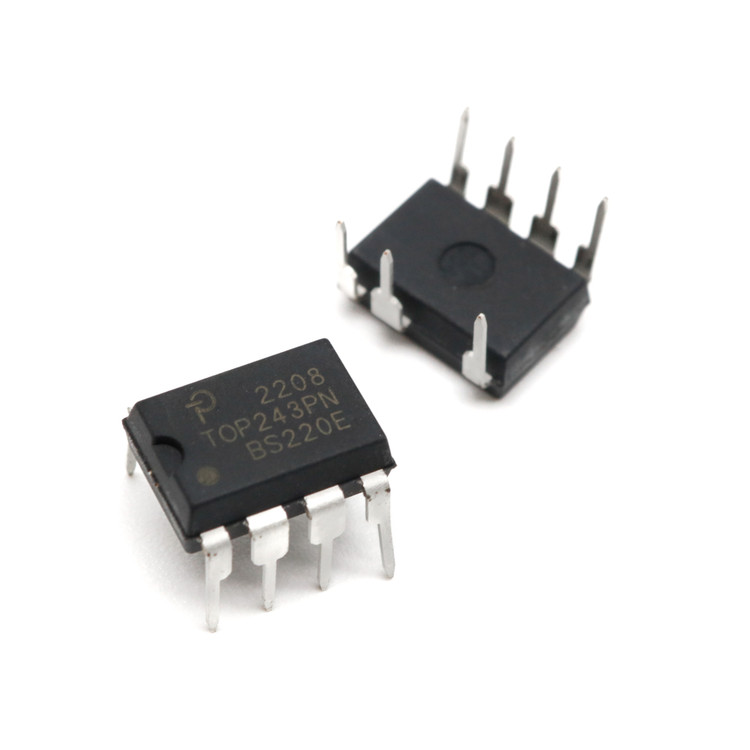

آی سی TOP243PN پکیج DIP-8

TOP243PN یک آی‌سی سوئیچینگ آفلاین پیشرفته از خانواده TOPSwitch-GX شرکت Power Integrations است که برای طراحی منابع تغذیه سوئیچینگ (SMPS) با کارایی بالا و مصرف بهینه انرژی توسعه یافته است. این محصول با استفاده از فناوری CMOS ولتاژ بالا، یک MOSFET قدرتمند، کنترل PWM، حفاظت در برابر خطا و سایر مدارهای کنترلی را در یک تراشه واحد ادغام کرده است. TOP243PN به‌طور خاص برای کاربردهایی با توان خروجی متوسط (15 وات در ورودی 85-265 VAC و 25 وات در 230 VAC) طراحی شده و گزینه‌ای ایده‌آل برای تجهیزات الکترونیکی مانند شارژرها، آداپتورها، لوازم خانگی و سیستم‌های روشنایی است.

 ویژگی‌های کلیدی فنی:

1. ورودی ولتاژ گسترده:

   TOP243PN از محدوده ولتاژ ورودی 85 تا 265 ولت AC پشتیبانی می‌کند که آن را برای استفاده در بازارهای جهانی مناسب می‌سازد. این ویژگی نیاز به طراحی جداگانه برای مناطق مختلف را حذف می‌کند.

2. فرکانس سوئیچینگ:

   با فرکانس سوئیچینگ قابل تنظیم بین 66 تا 132 کیلوهرتز، این آی‌سی امکان بهینه‌سازی طراحی ترانسفورماتور و کاهش نویز EMI را فراهم می‌کند.

3. خروجی قدرت:

   - در حالت منبع تغذیه باز (open frame): تا 25 وات در 230 ولت AC و 15 وات در محدوده جهانی 85-265 ولت AC.

   - طراحی بدون نیاز به هیت‌سینک تا توان 34 وات در پکیج‌های P/G، که هزینه و پیچیدگی طراحی را کاهش می‌دهد.

4. حفاظت‌های جامع:

   این آی‌سی مجهز به حفاظت در برابر اضافه‌ولتاژ (OVP)، کاهش ولتاژ (UVLO)، اضافه‌جریان و گرمای بیش از حد است که قابلیت اطمینان سیستم را افزایش می‌دهد.

5. راندمان انرژی EcoSmart®:

   فناوری EcoSmart به‌کاررفته در TOP243PN مصرف انرژی در حالت آماده‌به‌کار (standby) را به‌طور قابل‌توجهی کاهش می‌دهد و با استانداردهای زیست‌محیطی مانند Energy Star سازگار است.

6. پکیج و دمای کاری:

   این محصول در پکیج 8-DIP (7 پایه فعال) عرضه می‌شود و توانایی عملکرد در بازه دمایی گسترده -40°C تا +150°C را دارد، که آن را برای کاربردهای صنعتی و تجاری مناسب می‌کند.

7. کنترل دقیق جریان:

   با قابلیت تنظیم خارجی حد جریان، طراحی‌کنندگان می‌توانند عملکرد را برای نیازهای خاص پروژه بهینه کنند.

 مزایا و عملکرد

TOP243PN با استفاده از توپولوژی ثابت‌شده TOPSwitch، پیچیدگی طراحی را کاهش داده و هزینه‌های تولید را به حداقل می‌رساند. ویژگی‌هایی مانند شروع نرم (soft-start) داخلی، حداکثر چرخه کاری 83% و ادغام قابلیت‌های پیشرفته، استرس و اضافه‌بار در اجزای سیستم را کاهش می‌دهد. این آی‌سی همچنین با حذف نیاز به قطعات خارجی اضافی (مانند خازن‌ها یا مقاومت‌های خاص) هزینه BOM (Bill of Materials) را پایین می‌آورد.

 مشخصات الکتریکی برجسته

- ولتاژ خروجی MOSFET: 700 ولت

- جریان تغذیه: 1.6 میلی‌آمپر

- حداکثر توان خروجی: 25 وات

- پشتیبانی از توپولوژی Flyback: طراحی انعطاف‌پذیر برای کاربردهای ایزوله شده

 کاربردها

TOP243PN به‌دلیل انعطاف‌پذیری و کارایی‌اش در طراحی منابع تغذیه جمع‌وجور و کم‌مصرف، در حوزه‌های زیر کاربرد گسترده‌ای دارد:

- آداپتورهای برق برای دستگاه‌های قابل‌حمل

- منابع تغذیه لوازم خانگی

- سیستم‌های روشنایی LED

- تجهیزات صنعتی با نیاز به توان متوسط

 مقایسه با نسل‌های قبلی

نسبت به سری TOPSwitch-FX، این محصول با اضافه کردن ویژگی‌هایی مانند تنظیم دقیق‌تر جریان و بهبود راندمان، عملکرد بهتری ارائه می‌دهد. جدول زیر تفاوت‌های کلیدی را نشان می‌دهد:

| ویژگی             | TOPSwitch-FX       | TOPSwitch-GX (TOP243PN) |

|------------------------|------------------------|-----------------------------|

| راندمان در حالت آماده‌به‌کار | متوسط                | بسیار بالا (EcoSmart)      |

| تنظیم حد جریان         | محدود                | قابل برنامه‌ریزی خارجی     |

| توان بدون هیت‌سینک     | کمتر                 | تا 34 وات                  |

 نتیجه‌گیری

TOP243PN یک راه‌حل قدرتمند و مقرون‌به‌صرفه برای طراحی منابع تغذیه سوئیچینگ است که ترکیبی از انعطاف‌پذیری، کارایی بالا و قابلیت اطمینان را ارائه می‌دهد. این محصول با ویژگی‌های پیشرفته و طراحی یکپارچه، انتخابی ایده‌آل برای مهندسان الکترونیک و تولیدکنندگان تجهیزات است که به‌دنبال بهبود عملکرد و کاهش هزینه‌ها هستند.

 سوالات متداول (FAQ)

1. TOP243PN برای چه نوع پروژه‌هایی مناسب است؟

   این آی‌سی برای پروژه‌هایی با نیاز به توان خروجی متوسط (15-25 وات) و ورودی ولتاژ جهانی (85-265 VAC) ایده‌آل است، مانند آداپتورها، شارژرها و سیستم‌های روشنایی LED.

2. آیا برای استفاده از TOP243PN به هیت‌سینک نیاز است؟

   خیر، تا توان 34 وات در پکیج‌های P/G نیازی به هیت‌سینک نیست، که این ویژگی هزینه و فضای موردنیاز را کاهش می‌دهد.

3. چگونه می‌توان حد جریان را در TOP243PN تنظیم کرد؟

   حد جریان از طریق یک مقاومت خارجی متصل به پایه CONTROL قابل تنظیم است، که این امکان را به طراح می‌دهد تا عملکرد را با نیازهای خاص پروژه هماهنگ کند.
