دیود تی وی اس یک طرفه 18ولت SMBJ18A TVS

SMBJ18A یک دیود محافظ ولتاژ گذرا (Transient Voltage Suppressor یا TVS) از نوع یک‌جهته (Unidirectional) است که توسط شرکت‌های معتبری مانند STMicroelectronics، Littelfuse و onsemi تولید می‌شود. این قطعه در بسته‌بندی SMD (Surface-Mount Device) با استاندارد DO-214AA (معروف به SMB) عرضه می‌شود و برای محافظت از تجهیزات الکترونیکی حساس در برابر ولتاژهای گذرای ناشی از صاعقه، تخلیه الکترواستاتیکی (ESD) و سایر رویدادهای الکتریکی طراحی شده است. در ادامه، ویژگی‌های فنی و عملکرد این محصول را به‌صورت حرفه‌ای بررسی می‌کنیم.

 مشخصات فنی کلیدی

1. ولتاژ معکوس ایستاده (Reverse Stand-Off Voltage - VRWM):

   SMBJ18A دارای ولتاژ معکوس ایستاده 18 ولت است. این بدان معناست که در شرایط عادی کاری، تا 18 ولت بدون هیچ‌گونه نشتی قابل‌توجه عمل می‌کند و برای کاربردهایی با ولتاژ کاری زیر این مقدار مناسب است.

2. ولتاژ شکست (Breakdown Voltage - VBR):

   محدوده ولتاژ شکست این دیود بین 20 ولت (حداقل) تا 21.1 ولت (حداکثر) قرار دارد. این مشخصه نشان‌دهنده نقطه‌ای است که دیود شروع به هدایت جریان می‌کند تا ولتاژ اضافی را محدود کند.

3. ولتاژ بستن (Clamping Voltage - VC):

   حداکثر ولتاژ بستن در این دیود 29.2 ولت (در برخی دیتاشیت‌ها تا 39.3 ولت بسته به تولیدکننده) است. این مقدار نشان‌دهنده ولتاژی است که دیود در زمان وقوع جریان پیک (Ipp) آن را محدود می‌کند و از آسیب به مدار جلوگیری می‌کند.

4. توان پیک پالس (Peak Pulse Power Dissipation - PPP):

   SMBJ18A قادر به تحمل توان پالسی 600 وات (در پالس 10/1000 میکروثانیه) است. این ویژگی آن را برای محافظت در برابر پالس‌های کوتاه‌مدت با انرژی بالا ایده‌آل می‌کند.

5. جریان پیک پالس (Peak Pulse Current - Ipp):

   این دیود می‌تواند جریانی تا 20.6 آمپر (یا تا 102 آمپر بسته به دیتاشیت و شرایط تست) را در پالس‌های گذرا تحمل کند، که نشان‌دهنده ظرفیت بالای آن در مدیریت شوک‌های الکتریکی است.

6. ظرفیت خازنی (Capacitance - Cd):

   ظرفیت خازنی معمولی این دیود حدود 1350 پیکوفاراد (در ولتاژ معکوس صفر) است. این مقدار برای کاربردهای با فرکانس پایین قابل‌قبول است، اما در خطوط داده با سرعت بالا ممکن است نیاز به بررسی دقیق‌تر داشته باشد.

7. دمای کاری (Operating Temperature):

   محدوده دمای کاری از -55 درجه سانتی‌گراد تا +150 درجه سانتی‌گراد است، که آن را برای استفاده در شرایط محیطی سخت مناسب می‌کند.

 ساختار و بسته‌بندی

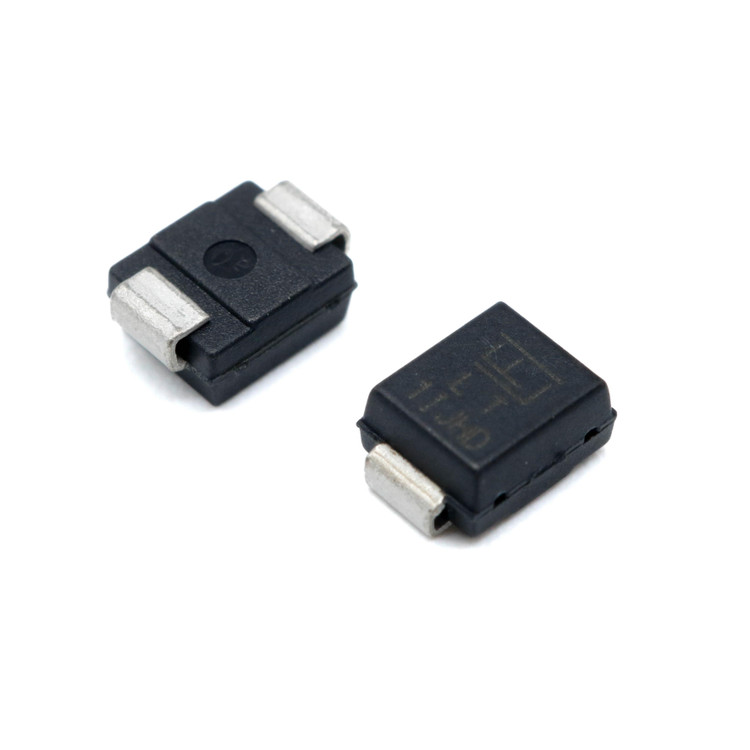

SMBJ18A در بسته‌بندی DO-214AA (SMB) ارائه می‌شود که یک پکیج استاندارد برای نصب سطحی است. این بسته‌بندی با ابعاد کوچک (تقریباً 5.6 × 3.9 میلی‌متر) و دو پین، امکان نصب آسان روی بردهای مدار چاپی متراکم را فراهم می‌کند. همچنین، این قطعه با استاندارد RoHS سازگار است و از مواد بدون سرب تولید می‌شود.

 کاربردها

- محافظت از خطوط تغذیه: مناسب برای سیستم‌های 12 ولت یا 15 ولت که نیاز به محافظت در برابر ولتاژهای گذرا دارند.

- تجهیزات مخابراتی: برای محافظت از پورت‌های ورودی/خروجی در برابر ESD.

- الکترونیک خودرو: برخی نسخه‌ها با استاندارد AEC-Q101 سازگار هستند و در سیستم‌های خودرو استفاده می‌شوند.

- دستگاه‌های صنعتی و مصرفی: مانند سنسورها، کنترل‌کننده‌ها و تجهیزات قابل‌حمل.

 مزایا

- پاسخ سریع: زمان پاسخگویی بسیار کوتاه (در حد نانوثانیه) برای محدود کردن ولتاژهای گذرا.

- اندازه کوچک: ایده‌آل برای طراحی‌های فشرده و مدرن.

- قابلیت اطمینان بالا: طراحی شده برای تحمل چندین پالس بدون افت عملکرد.

 محدودیت‌ها

- ظرفیت خازنی بالا: ممکن است در کاربردهای با فرکانس بالا (مانند خطوط داده سریع) محدودیت ایجاد کند.

- عدم پشتیبانی دوجهته: این دیود فقط در حالت یک‌جهته عمل می‌کند و برای مدارهای AC یا دوجهته باید از مدل‌های دیگر (مانند SMBJ18CA) استفاده شود.

 تحلیل عملکرد

SMBJ18A با توجه به توان 600 وات و ولتاژ بستن 29.2 ولت، یک انتخاب بهینه برای محافظت از مدارهایی با ولتاژ کاری 18 ولت یا کمتر است. این دیود در زمان وقوع ولتاژ اضافی، به‌سرعت وارد حالت هدایت شده و انرژی اضافی را به‌صورت گرما دفع می‌کند. این ویژگی به‌ویژه در برابر پالس‌های استاندارد 10/1000 میکروثانیه (مطابق با IEC 61000-4-5) بسیار کارآمد است.

 سوالات متداول (FAQ)

1. SMBJ18A برای چه نوع مدارهایی مناسب است؟

   این دیود برای مدارهایی با ولتاژ کاری حداکثر 18 ولت، مانند خطوط تغذیه 12 ولت یا 15 ولت، و کاربردهایی که نیاز به محافظت در برابر ESD یا پالس‌های ناشی از صاعقه دارند، مناسب است. بااین‌حال، برای خطوط داده با سرعت بالا باید ظرفیت خازنی آن بررسی شود.

2. تفاوت SMBJ18A و SMBJ18CA چیست؟

   SMBJ18A یک دیود یک‌جهته (Unidirectional) است و فقط ولتاژهای مثبت را محدود می‌کند، درحالی‌که SMBJ18CA دوجهته (Bidirectional) است و می‌تواند ولتاژهای مثبت و منفی را مدیریت کند. انتخاب بین این دو بستگی به نوع سیگنال یا منبع تغذیه دارد.

3. آیا SMBJ18A برای استفاده در فضای باز مناسب است؟

   بله، با توجه به محدوده دمای کاری -55 تا +150 درجه سانتی‌گراد و توان تحمل پالس 600 وات، این دیود برای کاربردهای فضای باز که در معرض شرایط سخت محیطی یا صاعقه قرار دارند، گزینه‌ای مناسب است، مشروط بر اینکه طراحی برد و محفظه نیز استانداردهای لازم را داشته باشد.
