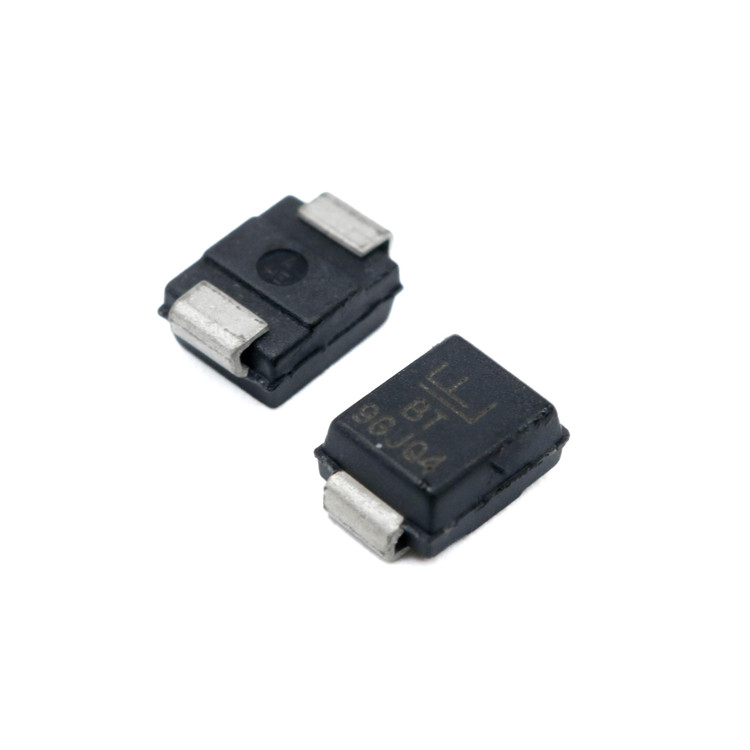

دیود تی وی اس دوطرفه 18ولت SMBJ18CA TVS

SMBJ18CA یک دیود محافظ ولتاژ گذرا (Transient Voltage Suppressor یا TVS) از سری SMBJ شرکت Littelfuse است که به‌طور خاص برای محافظت از تجهیزات الکترونیکی حساس در برابر ولتاژهای گذرای ناشی از صاعقه، تخلیه الکترواستاتیکی (ESD) و سایر رویدادهای الکتریکی طراحی شده است. این دیود با نصب سطحی (Surface Mount) و در بسته‌بندی DO-214AA عرضه می‌شود که بهینه‌سازی فضای بورد را برای کاربردهای مدرن فراهم می‌کند. در ادامه، ویژگی‌های فنی این محصول را به‌صورت حرفه‌ای و بر اساس اطلاعات دیتاشیت بررسی می‌کنیم.

 مشخصات فنی کلیدی:

1. جهت‌گیری و نوع دیود: SMBJ18CA یک دیود دوجهته (Bidirectional) است، به این معنا که می‌تواند ولتاژهای گذرا را در هر دو جهت مثبت و منفی سرکوب کند. این ویژگی آن را برای مدارهایی که نیاز به محافظت در برابر ولتاژهای دوطرفه دارند، ایده‌آل می‌سازد.

2. ولتاژ استندآف معکوس (Reverse Stand-off Voltage - VRWM): این دیود تا ولتاژ 18 ولت بدون فعال شدن عمل می‌کند، که آن را برای سیستم‌هایی با ولتاژ کاری تا 18 ولت مناسب می‌کند.

3. ولتاژ شکست (Breakdown Voltage - VBR): محدوده ولتاژ شکست این دیود بین 20 ولت (حداقل) تا 22.1 ولت (حداکثر) است، که نشان‌دهنده نقطه‌ای است که دیود شروع به هدایت جریان برای محافظت از مدار می‌کند.

4. ولتاژ بستن (Clamping Voltage - VC): حداکثر ولتاژ بستن این دیود 29.2 ولت است، به این معنا که در هنگام وقوع یک پالس گذرا، ولتاژ خروجی به این مقدار محدود می‌شود و از آسیب به قطعات حساس جلوگیری می‌کند.

5. توان پالس پیک (Peak Pulse Power Dissipation): با توان 600 وات (در پالس 10/1000 میکروثانیه)، این دیود قادر است انرژی‌های گذرای قابل‌توجهی را جذب و دفع کند.

6. جریان پالس پیک (Peak Pulse Current - IPP): حداکثر جریان پالس این دیود 20.6 آمپر است، که نشان‌دهنده ظرفیت بالای آن در مدیریت جریان‌های ناگهانی است.

7. دمای کاری: محدوده دمای عملیاتی از -65 درجه سانتی‌گراد تا +150 درجه سانتی‌گراد است، که این دیود را برای استفاده در شرایط محیطی سخت مناسب می‌سازد.

8. حفاظت ESD: SMBJ18CA می‌تواند در برابر تخلیه الکترواستاتیکی تا 30 کیلوولت (تماس و هوا) مقاومت کند، که آن را برای کاربردهای حساس به ESD بسیار کارآمد می‌کند.

9. جریان نشتی معکوس (Reverse Leakage Current): حداکثر جریان نشتی این دیود 1 میکروآمپر است، که نشان‌دهنده عملکرد کم‌مصرف آن در حالت عادی است.

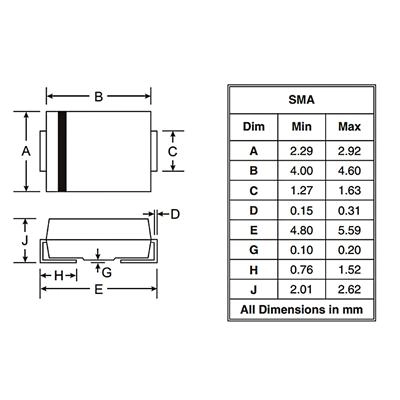

10. بسته‌بندی و نصب: این دیود در پکیج DO-214AA (SMB) با دو پین عرضه می‌شود و برای نصب سطحی (SMD) طراحی شده است، که باعث کاهش هزینه‌های تولید و افزایش قابلیت اطمینان در خطوط مونتاژ خودکار می‌شود.

 کاربردها

SMBJ18CA به‌طور گسترده در صنایع مختلف استفاده می‌شود، از جمله:

- الکترونیک مصرفی: محافظت از پورت‌های USB، HDMI و سایر رابط‌ها در برابر ولتاژهای گذرا.

- صنعت خودرو: استفاده در سیستم‌های الکترونیکی خودرو برای محافظت در برابر نوسانات ولتاژ.

- ارتباطات: حفاظت از تجهیزات مخابراتی و شبکه در برابر صاعقه و ESD.

- صنعت روشنایی LED: به‌عنوان بخشی از راه‌حل‌های محافظتی در درایورهای LED.

 مزایا و ویژگی‌های برجسته

- پاسخ سریع: زمان پاسخگویی بسیار کوتاه این دیود، محافظت فوری در برابر ولتاژهای گذرا را تضمین می‌کند.

- طراحی فشرده: پکیج DO-214AA امکان استفاده در طراحی‌های با فضای محدود را فراهم می‌کند.

- سازگاری با استاندارد RoHS: این دیود با استانداردهای زیست‌محیطی سازگار است و فاقد مواد مضر محدود شده می‌باشد.

- قابلیت اطمینان بالا: با تحمل دماهای شدید و مقاومت در برابر ESD، این دیود برای کاربردهای حیاتی بسیار قابل اعتماد است.

 عملکرد الکتریکی

SMBJ18CA در هنگام وقوع یک رویداد گذرا، به‌سرعت وارد حالت هدایت می‌شود و ولتاژ را به سطح ایمن 29.2 ولت محدود می‌کند. این عملکرد به‌ویژه در محافظت از آی‌سی‌ها، میکروکنترلرها و سایر قطعات حساس که نمی‌توانند ولتاژهای بالاتر از حد مجاز را تحمل کنند، حیاتی است. توان 600 واتی آن نیز تضمین می‌کند که حتی پالس‌های انرژی بالا به‌خوبی مدیریت شوند.

 مقایسه با رقبا

نسبت به دیودهای TVS مشابه از برندهایی مانند Diodes Inc. یا ON Semiconductor، SMBJ18CA از Littelfuse به دلیل ترکیب بهینه توان پالس، ولتاژ بستن پایین و مقاومت در برابر ESD، جایگاه ویژه‌ای دارد. این ویژگی‌ها آن را به گزینه‌ای رقابتی در بازار تبدیل کرده است.

 نتیجه‌گیری

SMBJ18CA یک دیود TVS پیشرفته و قابل اعتماد است که با طراحی دوجهته، توان بالا و ابعاد کوچک، راه‌حلی ایده‌آل برای محافظت از مدارهای الکترونیکی در برابر تهدیدات ولتاژ گذرا ارائه می‌دهد. این محصول با تکیه بر کیفیت ساخت Littelfuse و مشخصات فنی برجسته، انتخابی حرفه‌ای برای مهندسان و طراحان سیستم‌های الکترونیکی است.

سوالات متداول (FAQ)

1. SMBJ18CA برای چه نوع ولتاژهایی مناسب است؟

   این دیود برای سیستم‌هایی با ولتاژ کاری تا 18 ولت طراحی شده است و می‌تواند ولتاژهای گذرا را تا 29.2 ولت محدود کند. برای ولتاژهای بالاتر، باید از مدل‌های دیگر سری SMBJ با ولتاژ استندآف بیشتر استفاده شود.

2. تفاوت بین SMBJ18CA و SMBJ18A چیست؟

   SMBJ18CA یک دیود دوجهته (Bidirectional) است که در هر دو جهت محافظت می‌کند، در حالی که SMBJ18A یک دیود یک‌جهته (Unidirectional) است و فقط در یک جهت عمل می‌کند. انتخاب بین این دو به نوع مدار و نیازهای محافظتی بستگی دارد.

3. آیا SMBJ18CA برای کاربردهای فضای باز مناسب است؟

   بله، با توجه به محدوده دمای کاری وسیع (-65 تا +150 درجه سانتی‌گراد) و مقاومت در برابر ESD و صاعقه، این دیود برای استفاده در شرایط محیطی سخت مانند تجهیزات فضای باز مناسب است، مشروط بر اینکه طراحی بورد نیز استانداردهای حفاظتی لازم را رعایت کند.
