دیود تی وی اس یک طرفه SMBJ3.3A

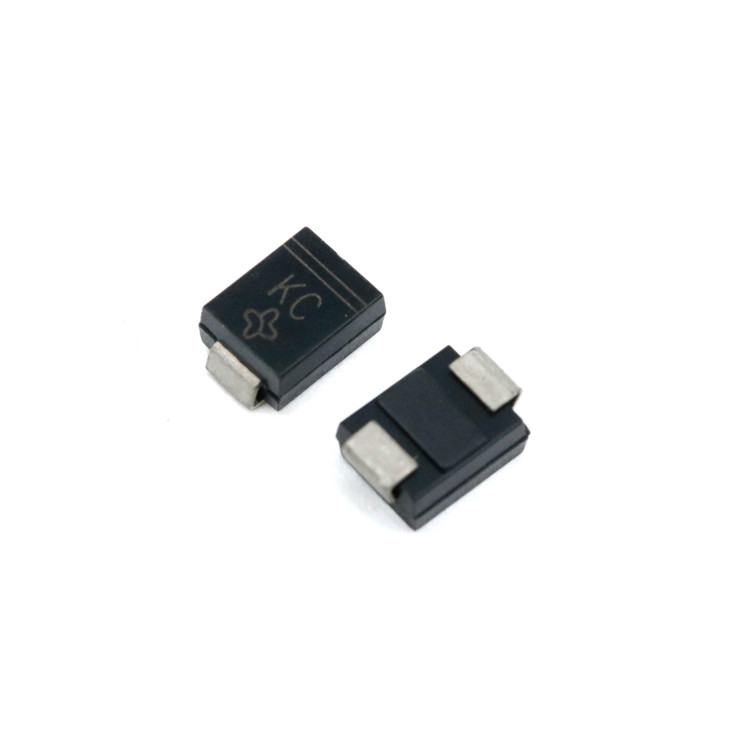

دیود تی وی اس (Transient Voltage Suppressor) مدل SMBJ3.3A یکی از قطعات الکترونیکی پیشرفته و پرکاربرد در حفاظت از مدارهای حساس در برابر ولتاژهای گذرا و نویزهای الکتریکی است. این دیود یک طرفه (Unidirectional) با طراحی فشرده در پکیج DO-214AA (SMB)، گزینه‌ای ایده‌آل برای کاربردهای صنعتی، تجاری و خانگی محسوب می‌شود. در ادامه، به بررسی مشخصات فنی، ویژگی‌ها، کاربردها و مزایای این دیود می‌پردازیم.

مشخصات فنی دیود SMBJ3.3A
دیود SMBJ3.3A با عملکرد سریع و توانایی بالا در دفع انرژی‌های ناخواسته، برای حفاظت از تجهیزات الکترونیکی طراحی شده است. مشخصات کلیدی این دیود عبارت‌اند از:

نوع دیود: یک طرفه (Unidirectional)
ولتاژ کاری (Stand-Off Voltage, VRWM): 3.3 ولت
ولتاژ شکست (Breakdown Voltage, VBR): حداقل 3.5 ولت
ولتاژ برش (Clamping Voltage, VC): معمولاً در حدود 5.8 ولت (بسته به جریان تست)
حداکثر توان اتلافی (Peak Pulse Power Dissipation): 600 وات (در پالس 10/1000 میکروثانیه)
حداکثر جریان پالس (Peak Pulse Current, IPP): تا 100 آمپر (بسته به شرایط)
پکیج: DO-214AA (SMB)، مناسب برای نصب سطحی (SMD)
دمای کاری: -55 تا +150 درجه سانتی‌گراد
زمان پاسخگویی: کمتر از 1 پیکوثانیه، ایده‌آل برای واکنش سریع به ولتاژهای گذرا
ویژگی‌های برجسته دیود SMBJ3.3A
حفاظت قوی در برابر ولتاژهای گذرا: این دیود به‌سرعت ولتاژهای اضافی ناشی از صاعقه، تخلیه الکترواستاتیکی (ESD) یا نویزهای الکتریکی را محدود می‌کند.
طراحی کم‌حجم: پکیج SMB امکان استفاده در بردهای الکترونیکی با فضای محدود را فراهم می‌کند.
پاسخگویی فوق‌سریع: زمان پاسخگویی در حد پیکوثانیه، این دیود را برای کاربردهای حساس مناسب می‌سازد.
سازگاری با استانداردهای صنعتی: این دیود با استانداردهای RoHS و JEDEC سازگار است و کیفیت بالایی را تضمین می‌کند.
مقاومت حرارتی بالا: عملکرد پایدار در شرایط دمایی متنوع، از محیط‌های سرد تا گرم.
کاربردهای دیود SMBJ3.3A
دیود SMBJ3.3A به دلیل ولتاژ کاری پایین (3.3 ولت)، در حفاظت از مدارهای دیجیتال و آنالوگ با ولتاژهای حساس کاربرد گسترده‌ای دارد. برخی از کاربردهای اصلی آن عبارت‌اند از:

تجهیزات مخابراتی: حفاظت از خطوط داده و رابط‌های ارتباطی مانند USB، Ethernet و RS-485.
الکترونیک مصرفی: استفاده در گوشی‌های هوشمند، تبلت‌ها، لپ‌تاپ‌ها و سایر دستگاه‌های قابل‌حمل.
سیستم‌های صنعتی: حفاظت از کنترل‌کننده‌ها، سنسورها و ماژول‌های PLC در برابر نویزهای صنعتی.
اتوماسیون خانگی: حفاظت از دستگاه‌های IoT و سیستم‌های هوشمند خانگی.
منابع تغذیه: جلوگیری از آسیب به رگولاتورها و مدارهای تغذیه در برابر ولتاژهای گذرا.
مزایای استفاده از دیود SMBJ3.3A
افزایش طول عمر تجهیزات: با محدود کردن ولتاژهای مخرب، این دیود از آسیب به قطعات حساس جلوگیری می‌کند.
نصب آسان: طراحی SMD امکان لحیم‌کاری سریع و خودکار را فراهم می‌کند.
هزینه مقرون‌به‌صرفه: با توجه به عملکرد بالا و قیمت مناسب، این دیود گزینه‌ای اقتصادی برای پروژه‌های مختلف است.
انعطاف‌پذیری در طراحی: ولتاژ کاری 3.3 ولت با بسیاری از سیستم‌های دیجیتال مدرن سازگار است.
مقایسه با دیودهای مشابه
دیود SMBJ3.3A در مقایسه با دیودهای TVS دوطرفه (Bidirectional) برای کاربردهایی که نیاز به حفاظت در یک جهت دارند، مناسب‌تر است. همچنین، نسبت به دیودهای سری P6KE (با پکیج DO-15)، ابعاد کوچک‌تر و سازگاری بهتری با فناوری‌های SMD دارد. با این حال، برای کاربردهایی با توان بالاتر، ممکن است نیاز به دیودهای سری 1.5KE یا SMCJ باشد.

نکات نصب و استفاده
جهت‌گیری صحیح: به دلیل یک طرفه بودن دیود، باید به جهت نصب (کاتد و آند) توجه شود.
طراحی حرارتی: اطمینان حاصل کنید که برد مدار چاپی (PCB) دارای مسیرهای حرارتی مناسب برای دفع گرمای تولیدشده باشد.
انتخاب مناسب: ولتاژ کاری دیود (3.3 ولت) باید با ولتاژ نامی مدار هماهنگ باشد تا از عملکرد بهینه اطمینان حاصل شود.
جمع‌بندی
دیود تی وی اس یک طرفه SMBJ3.3A با مشخصات فنی برجسته، طراحی کم‌حجم و عملکرد سریع، انتخابی ایده‌آل برای حفاظت از مدارهای الکترونیکی در برابر ولتاژهای گذرا است. این دیود با کاربردهای متنوع در صنایع مختلف، از دستگاه‌های مصرفی گرفته تا سیستم‌های صنعتی، نقش مهمی در افزایش قابلیت اطمینان و طول عمر تجهیزات ایفا می‌کند. اگر به دنبال یک راه‌حل مطمئن و اقتصادی برای حفاظت از پروژه‌های الکترونیکی خود هستید، SMBJ3.3A گزینه‌ای است که نباید نادیده گرفته شود.

سوالات متداول (FAQ)
دیود SMBJ3.3A برای چه نوع مدارهایی مناسب است؟
این دیود برای مدارهایی با ولتاژ کاری 3.3 ولت، مانند سیستم‌های دیجیتال، دستگاه‌های IoT، رابط‌های USB و تجهیزات مخابراتی، مناسب است. همچنین برای حفاظت در برابر ESD و ولتاژهای گذرا ایده‌آل است.
تفاوت دیود یک طرفه SMBJ3.3A با دیود دوطرفه SMBJ3.3CA چیست؟
دیود یک طرفه SMBJ3.3A فقط در یک جهت (بایاس معکوس) ولتاژ را محدود می‌کند و برای مدارهای DC مناسب است. دیود دوطرفه SMBJ3.3CA در هر دو جهت ولتاژ را محدود می‌کند و برای مدارهای AC یا خطوط داده دوطرفه کاربرد دارد.
آیا دیود SMBJ3.3A نیاز به خنک‌کننده اضافی دارد؟
در شرایط عادی و با طراحی مناسب PCB، نیازی به خنک‌کننده اضافی نیست. با این حال، در کاربردهای با پالس‌های مکرر یا توان بالا، باید از مسیرهای حرارتی مناسب روی برد استفاده شود.
