دیود تی وی اس یک طرفه 6.8ولت SMBJ6.8A

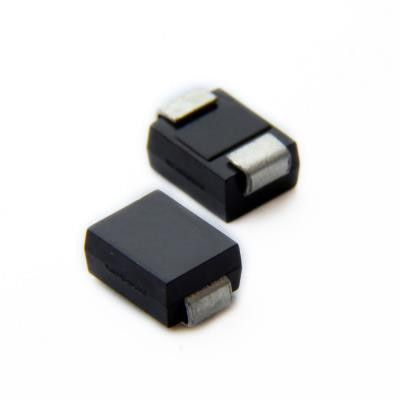

دیود SMBJ6.8A یک دیود سرکوب‌کننده ولتاژ گذرا (Transient Voltage Suppressor - TVS) از سری SMBJ است که توسط تولیدکنندگان معتبر مانند Littelfuse، Bourns یا MCC طراحی و عرضه شده است. این دیود به‌طور خاص برای حفاظت از تجهیزات الکترونیکی حساس در برابر ولتاژهای گذرای ناشی از صاعقه، تخلیه الکترواستاتیکی (ESD) و سایر رویدادهای الکتریکی ناگهانی توسعه یافته است. در ادامه به بررسی دقیق ویژگی‌های فنی و کاربردهای این محصول بر اساس اطلاعات دیتاشیت پرداخته می‌شود.

 مشخصات فنی کلیدی:

1. ولتاژ معکوس استندآف (Reverse Standoff Voltage - Vrwm):

   این دیود دارای ولتاژ استندآف 6.8 ولت است، به این معنا که در شرایط عادی و بدون وقوع ولتاژ گذرا، تا 6.8 ولت بدون هیچ‌گونه نشتی قابل‌توجه عمل می‌کند. این ویژگی آن را برای استفاده در مدارهایی با ولتاژ کاری پایین مناسب می‌سازد.

2. ولتاژ شکست (Breakdown Voltage - Vbr):

   محدوده ولتاژ شکست این دیود معمولاً بین 7.5 تا 8.4 ولت (حداقل و حداکثر) قرار دارد. این محدوده نشان‌دهنده نقطه‌ای است که دیود شروع به هدایت جریان می‌کند تا ولتاژ اضافی را محدود کند.

3. ولتاژ کلمپینگ (Clamping Voltage - Vc):

   حداکثر ولتاژ کلمپینگ در جریان پالس پیک (Ipp) حدود 11.2 تا 12 ولت است. این مشخصه بیانگر توانایی دیود در محدود کردن ولتاژ به سطحی ایمن برای حفاظت از قطعات حساس است.

4. توان پالس پیک (Peak Pulse Power Dissipation - Pppm):

   SMBJ6.8A قادر به تحمل توان پالس 600 وات (در پالس 10/1000 میکروثانیه) است. این ویژگی نشان‌دهنده ظرفیت بالای آن در جذب انرژی گذراهای کوتاه‌مدت است.

5. جریان پالس پیک (Peak Pulse Current - Ipp):

   این دیود می‌تواند جریانی در حدود 50 تا 57 آمپر (بسته به تولیدکننده و شرایط تست) را در پالس‌های استاندارد تحمل کند، که نشان‌دهنده عملکرد قوی آن در شرایط اضطراری است.

6. جهت‌گیری (Polarity):

   SMBJ6.8A یک دیود تک‌جهته (Unidirectional) است، به این معنا که برای حفاظت از خطوطی با ولتاژ مثبت نسبت به زمین طراحی شده و جریان را در یک جهت هدایت می‌کند.

7. بسته‌بندی (Package):

   این دیود در پکیج استاندارد DO-214AA (SMB) عرضه می‌شود که یک بسته‌بندی سطحی (Surface Mount) با ابعاد مناسب برای نصب آسان در بردهای مدار چاپی است.

8. دمای کاری (Operating Temperature Range):

   محدوده دمای عملیاتی از -55 درجه سانتی‌گراد تا +150 درجه سانتی‌گراد است، که این دیود را برای استفاده در شرایط محیطی متنوع مناسب می‌سازد.

9. زمان پاسخ‌دهی (Response Time):

   زمان پاسخ‌دهی این دیود کمتر از 1 پیکوثانیه برای حالت تک‌جهته است، که آن را به گزینه‌ای ایده‌آل برای حفاظت سریع در برابر ESD و پالس‌های ناگهانی تبدیل می‌کند.

 کاربردها:

- حفاظت مدارهای الکترونیکی: مناسب برای استفاده در منبع تغذیه، تجهیزات مخابراتی، سیستم‌های کامپیوتری و دستگاه‌های قابل‌حمل.

- جلوگیری از آسیب ESD: در دستگاه‌هایی که در معرض تخلیه الکترواستاتیکی هستند، مانند گوشی‌های هوشمند و تبلت‌ها.

- حفاظت در برابر صاعقه: در سیستم‌های outdoor که ممکن است تحت تأثیر ولتاژهای ناشی از صاعقه قرار گیرند.

 مزایا:

- اندازه کوچک و نصب آسان: پکیج SMB امکان استفاده در طراحی‌های فشرده را فراهم می‌کند.

- عملکرد قابل‌اعتماد: با توان 600 وات و زمان پاسخ‌دهی سریع، حفاظت مؤثری ارائه می‌دهد.

- سازگاری با استانداردهای صنعتی: این دیود با استاندارد JEDEC سازگار است و قابلیت استفاده با تجهیزات استاندارد مونتاژ را دارد.

 محدودیت‌ها:

- برای ولتاژهای بالاتر از 6.8 ولت به‌صورت مداوم مناسب نیست و باید مدل‌های دیگر از سری SMBJ با ولتاژ استندآف بالاتر انتخاب شوند.

- در کاربردهای دوجهته (Bidirectional) باید از مدل‌های مشابه مانند SMBJ6.8CA استفاده شود.

 نتیجه‌گیری:

دیود SMBJ6.8A یک انتخاب حرفه‌ای و مقرون‌به‌صرفه برای حفاظت از مدارها در برابر ولتاژهای گذرا است. با ترکیب ویژگی‌هایی مانند توان بالا، زمان پاسخ‌دهی سریع و بسته‌بندی سطحی، این دیود به‌طور گسترده در صنایع مختلف از جمله الکترونیک مصرفی، صنعتی و مخابراتی مورد استفاده قرار می‌گیرد. انتخاب این دیود باید با توجه به ولتاژ کاری سیستم، نوع تهدیدات الکتریکی و شرایط محیطی انجام شود.

 سوالات متداول (FAQ):

1. تفاوت بین SMBJ6.8A و SMBJ6.8CA چیست؟

   SMBJ6.8A یک دیود تک‌جهته (Unidirectional) است که برای حفاظت از ولتاژ مثبت طراحی شده، در حالی که SMBJ6.8CA دوجهته (Bidirectional) است و می‌تواند ولتاژهای مثبت و منفی را محدود کند. انتخاب بین این دو بستگی به نیاز مدار شما دارد.

2. آیا SMBJ6.8A برای حفاظت در برابر ESD کافی است؟

   بله، با زمان پاسخ‌دهی کمتر از 1 پیکوثانیه و توان 600 وات، این دیود برای حفاظت در برابر تخلیه الکترواستاتیکی (ESD) بسیار مؤثر است و در استانداردهای ESD مانند IEC 61000-4-2 عملکرد خوبی دارد.

3. حداکثر جریانی که SMBJ6.8A می‌تواند تحمل کند چقدر است؟

   این دیود می‌تواند جریان پالس پیک (Ipp) حدود 50 تا 57 آمپر را در پالس‌های 10/1000 میکروثانیه تحمل کند، که بستگی به شرایط تست و مشخصات تولیدکننده دارد.
