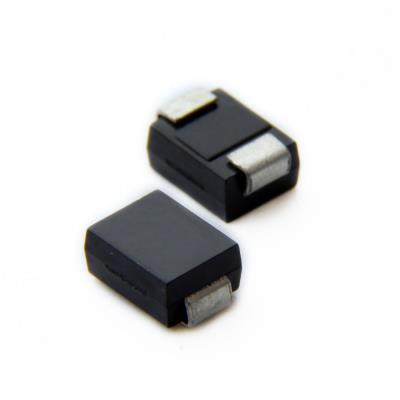

دیود تی وی اس دو طرفه SMBJ5.0CA

دیود SMBJ5.0CA یک دیود سرکوب‌گر ولتاژ گذرا (Transient Voltage Suppressor - TVS) دو طرفه از برند معتبر Vishay است که برای محافظت از مدارات حساس الکترونیکی در برابر ولتاژهای گذرا و ناگهانی طراحی شده است. این قطعه با مشخصات فنی برجسته و طراحی فشرده در پکیج DO-214AA (SMB)، انتخابی ایده‌آل برای کاربردهای صنعتی، مخابراتی و الکترونیک مصرفی است. در ادامه، ویژگی‌ها، کاربردها و مزایای این دیود به‌صورت جامع بررسی می‌شود.

معرفی دیود TVS و نقش SMBJ5.0CA
دیودهای TVS به‌عنوان قطعاتی کلیدی در حفاظت از مدارات در برابر نوسانات ولتاژ ناشی از تخلیه الکترواستاتیکی (ESD)، صاعقه یا سوئیچینگ بارهای القایی عمل می‌کنند. مدل SMBJ5.0CA یک دیود دو طرفه (Bidirectional) است که قادر به محافظت از خطوط سیگنال و تغذیه در هر دو جهت مثبت و منفی ولتاژ است. این ویژگی آن را برای کاربردهایی که نیاز به حفاظت متقارن دارند، مناسب می‌سازد.

مشخصات فنی دیود SMBJ5.0CA
ولتاژ شکست (Breakdown Voltage): 5 ولت
ولتاژ کاری (Stand-off Voltage): 5 ولت
حداکثر ولتاژ کلامپینگ (Clamping Voltage): 9.2 ولت در جریان پالس 65.3 آمپر
توان پالس پیک (Peak Pulse Power): 600 وات (10/1000 میکروثانیه)
جریان پالس پیک (Peak Pulse Current): 65.3 آمپر
پلاریته: دو طرفه (Bidirectional)
تعداد کانال‌ها: 1
دمای کاری: -65 تا +150 درجه سانتی‌گراد
پکیج: SMD/SMT، DO-214AA (SMB)
حفاظت ESD: مطابق با استانداردهای IEC 61000-4-2
مارکینگ کد: KE
این مشخصات، دیود SMBJ5.0CA را به گزینه‌ای قابل اعتماد برای محافظت از مدارات با ولتاژ پایین تبدیل کرده است.

کاربردهای دیود SMBJ5.0CA
دیود SMBJ5.0CA به دلیل طراحی فشرده و عملکرد بالا در طیف گسترده‌ای از کاربردها استفاده می‌شود:

تجهیزات مخابراتی: حفاظت از پورت‌های I/O و خطوط داده در برابر ESD و نوسانات ولتاژ.
الکترونیک مصرفی: محافظت از دستگاه‌هایی مانند گوشی‌های هوشمند، تبلت‌ها و لپ‌تاپ‌ها.
صنعت خودرو: استفاده در سیستم‌های الکترونیکی خودرو برای جلوگیری از آسیب ناشی از نوسانات الکتریکی.
اتوماسیون صنعتی: حفاظت از PLCها، سنسورها و ماژول‌های کنترلی در برابر ولتاژهای گذرا.
منابع تغذیه: تثبیت ولتاژ در سیستم‌های تغذیه و جلوگیری از آسیب به قطعات حساس.
مزایای استفاده از دیود SMBJ5.0CA
پاسخ‌دهی سریع: واکنش سریع به ولتاژهای گذرا، تضمین‌کننده حفاظت فوری از قطعات حساس.
طراحی دو طرفه: مناسب برای مدارات AC یا سیگنال‌هایی با پلاریته متغیر.
ابعاد کوچک: پکیج SMB امکان استفاده در بردهای با فضای محدود را فراهم می‌کند.
دوام بالا: عملکرد پایدار در دماهای بالا و شرایط محیطی سخت.
استانداردهای جهانی: سازگاری با استانداردهای حفاظتی مانند IEC 61000-4-2 و RoHS.
چرا SMB:J5.0CA انتخابی بهینه است؟
دیود SMBJ5.0CA با ترکیب مشخصات فنی پیشرفته، طراحی فشرده و قابلیت اطمینان بالا، یک راه‌حل مقرون‌به‌صرفه برای حفاظت از مدارات در برابر تهدیدات الکتریکی ارائه می‌دهد. این دیود با برند Vishay، که یکی از پیشگامان صنعت نیمه‌هادی است، کیفیت و عملکردی تضمین‌شده را به مهندسان و طراحان ارائه می‌کند.

سوالات متداول (FAQ)
1. دیود SMBJ5.0CA برای چه نوع مدارات مناسب است؟
این دیود برای مدارات با ولتاژ کاری 5 ولت که نیاز به حفاظت دو طرفه در برابر ولتاژهای گذرا دارند، ایده‌آل است. کاربردهای رایج شامل مدارات مخابراتی، الکترونیک مصرفی و سیستم‌های صنعتی است.

2. تفاوت دیود دو طرفه SMBJ5.0CA با دیود یک طرفه SMBJ5.0A چیست؟
دیود SMBJ5.0CA دو طرفه است و برای حفاظت در هر دو جهت ولتاژ (مثبت و منفی) مناسب است، در حالی که SMBJ5.0A یک طرفه بوده و تنها در یک جهت ولتاژ عمل می‌کند. انتخاب بین این دو بستگی به نوع سیگنال یا تغذیه مدار دارد.

3. آیا دیود SMBJ5.0CA برای حفاظت در برابر ESD مناسب است؟
بله، این دیود مطابق با استاندارد IEC 61000-4-2 طراحی شده و برای محافظت در برابر تخلیه الکترواستاتیکی (ESD) بسیار مناسب است.
