دیود تی وی اس یک طرفه 22ولت SMBJ22A TVS

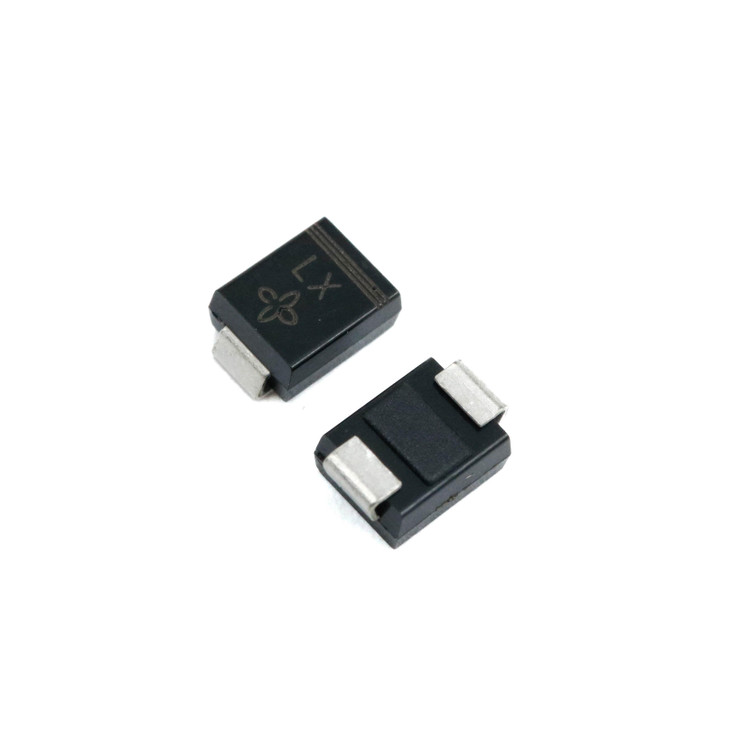

SMBJ22A یک دیود (TVS (Transient Voltage Suppressor تک‌جهته (Unidirectional) از سری SMBJ شرکت Littelfuse است که به طور خاص برای محافظت از تجهیزات الکترونیکی حساس در برابر ولتاژهای گذرا (Transient Voltages) ناشی از صاعقه، تخلیه الکترواستاتیکی (ESD) و سایر رویدادهای مشابه طراحی شده است. این دیود در پکیج DO-214AA (معروف به SMB) عرضه می‌شود که یک بسته‌بندی استاندارد برای نصب سطحی (Surface Mount) است و به دلیل اندازه کوچک و کارایی بالا، در کاربردهای متنوع صنعتی و تجاری مورد استفاده قرار می‌گیرد.

ویژگی‌های کلیدی فنی:

1. ولتاژ معکوس استندآف (Reverse Stand-Off Voltage - Vrwm): این دیود برای ولتاژ معکوس 22 ولت طراحی شده است، به این معنی که در شرایط عادی تا این مقدار ولتاژ را بدون فعال شدن تحمل می‌کند.

2. ولتاژ شکست (Breakdown Voltage - Vbr): حداقل ولتاژ شکست 24.4 ولت و حداکثر 26.9 ولت است که نشان‌دهنده محدوده‌ای است که دیود شروع به هدایت جریان می‌کند تا ولتاژ اضافی را محدود کند.

3. حداکثر ولتاژ کلمپینگ (Clamping Voltage - Vc): در جریان پالس پیک 16.9 آمپر (10/1000 میکروثانیه)، ولتاژ کلمپینگ حداکثر به 35.5 ولت می‌رسد. این ویژگی نشان‌دهنده توانایی دیود در محدود کردن ولتاژهای گذرا و محافظت از مدار است.

4. توان اتلاف پالس پیک (Peak Pulse Power Dissipation - Pppm): این دیود قادر به تحمل 600 وات توان پالسی در شرایط استاندارد (10/1000 میکروثانیه) است که آن را برای کاربردهای با نیاز به جذب انرژی بالا مناسب می‌کند.

5. جریان پالس پیک (Peak Pulse Current - Ipp): حداکثر جریان پالس قابل تحمل 16.9 آمپر است که نشان‌دهنده ظرفیت بالای دیود در مدیریت جریان‌های لحظه‌ای است.

6. دمای عملیاتی: محدوده دمای کاری از -65 درجه سانتی‌گراد تا +150 درجه سانتی‌گراد است که این دیود را برای استفاده در شرایط محیطی سخت ایده‌آل می‌سازد.

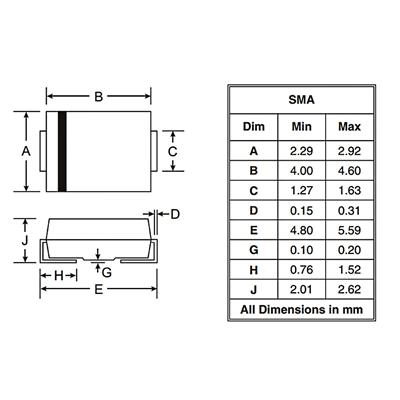

7. پکیج و نصب: با استفاده از پکیج DO-214AA (SMB) و طراحی برای نصب سطحی، این محصول فضای کمی اشغال کرده و به راحتی در بردهای متراکم جای می‌گیرد.

کاربردها:

SMBJ22A به دلیل عملکرد قابل اعتماد و مشخصات فنی برجسته، در طیف گسترده‌ای از کاربردها مورد استفاده قرار می‌گیرد:

- منابع تغذیه: محافظت از رگولاتورها و مدارات تغذیه در برابر ولتاژهای گذرا.

- تجهیزات مخابراتی: حفاظت از خطوط ارتباطی و دستگاه‌های حساس مانند روترها و سوئیچ‌ها.

- الکترونیک خودرو: استفاده در سیستم‌های کنترلی و سنسورها (به‌ویژه در نسخه‌های High-Reliability مانند SMBJ22A-HR).

- صنعت هوافضا: مناسب برای کاربردهای حیاتی مانند avionics و سیستم‌های کنترل پرواز.

- لوازم خانگی و صنعتی: حفاظت از مدارات در برابر نوسانات شبکه برق.

مزایا:

- پاسخ سریع: زمان پاسخگویی بسیار پایین (کمتر از 1 نانوثانیه برای تخلیه ESD) که از آسیب به قطعات حساس جلوگیری می‌کند.

- طراحی جمع‌وجور: پکیج SMB امکان استفاده در فضاهای محدود را فراهم می‌کند.

- قابلیت اطمینان بالا: با فرآیند غربالگری و تست‌های دقیق (مانند Group B در نسخه‌های HR)، این دیود برای کاربردهای با قابلیت اطمینان بالا ایده‌آل است.

- سازگاری با استاندارد RoHS: این محصول بدون سرب و سازگار با محیط‌زیست تولید می‌شود.

تحلیل فنی:

SMBJ22A به دلیل ترکیب ولتاژ استندآف 22 ولت و توان 600 وات، گزینه‌ای متعادل برای حفاظت از مدارات با ولتاژ کاری متوسط است. ولتاژ کلمپینگ 35.5 ولت تضمین می‌کند که حتی در شرایط جریان بالا، ولتاژ خروجی از محدوده ایمن برای اکثر قطعات الکترونیکی فراتر نرود. همچنین، دامنه دمایی گسترده و مقاومت در برابر شرایط محیطی، این دیود را به انتخابی مطمئن برای پروژه‌های صنعتی و حرفه‌ای تبدیل کرده است.

مقایسه با رقبا:

در مقایسه با دیودهای مشابه از برندهایی مانند STMicroelectronics یا Diodes Inc، SMBJ22A از Littelfuse به دلیل کیفیت ساخت بالا، تنوع در گزینه‌های High-Reliability و پشتیبانی فنی قوی، جایگاه ویژه‌ای در بازار دارد. با این حال، انتخاب بین این دیود و گزینه‌های دیگر به نیازهای خاص پروژه (مانند قیمت، در دسترس بودن و الزامات خاص) بستگی دارد.

 سوالات متداول (FAQ):

1. SMBJ22A برای چه نوع ولتاژهایی مناسب است؟

   - این دیود برای حفاظت از مداراتی با ولتاژ کاری تا 22 ولت طراحی شده است و می‌تواند ولتاژهای گذرا را تا 35.5 ولت در جریان 16.9 آمپر محدود کند. برای ولتاژهای بالاتر یا پایین‌تر، باید مدل‌های دیگر از سری SMBJ را بررسی کنید.

2. آیا SMBJ22A برای کاربردهای فضای باز مناسب است؟

   - بله، با توجه به دمای عملیاتی گسترده (-65 تا +150 درجه سانتی‌گراد) و طراحی مقاوم در برابر ولتاژهای گذرا مانند صاعقه، این دیود برای استفاده در شرایط محیطی سخت، از جمله فضای باز، مناسب است.

3. تفاوت نسخه استاندارد SMBJ22A با SMBJ22A-HR چیست؟

   - نسخه (HR (High-Reliability برای کاربردهای با قابلیت اطمینان بالا (مانند هوافضا) طراحی شده و فرآیندهای غربالگری و تست اضافی (مانند 100% Screen Sorting و Group B) را پشت سر گذاشته است، در حالی که نسخه استاندارد برای کاربردهای عمومی مناسب‌تر است.
