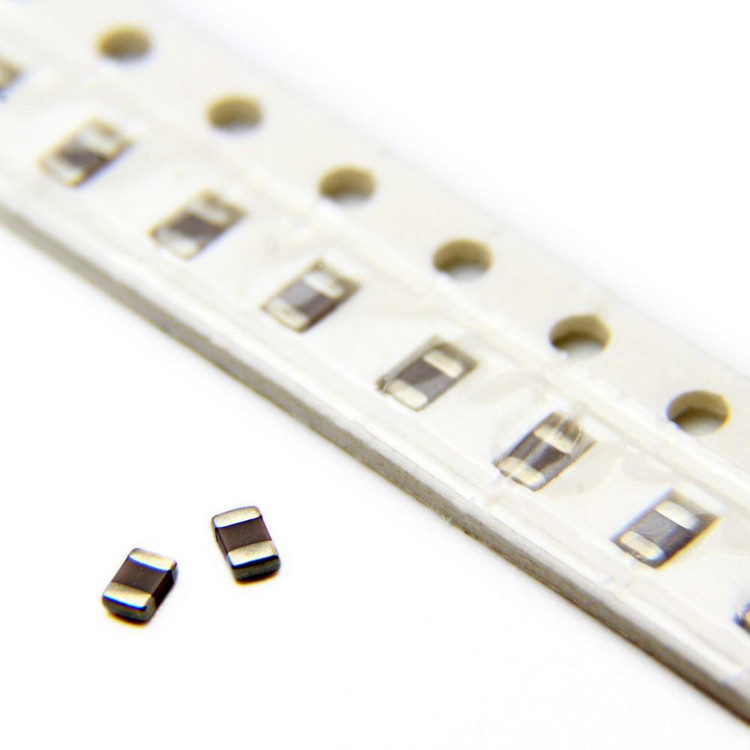

خازن 5.6 نانوفاراد 5.6NF 50V 10% X7R 0603

خازن مولتی لایر سرامیکی (MLCC) با ظرفیت 5.6 نانوفاراد (5.6nF) و ولتاژ کاری 50 ولت، یکی از قطعات پرکاربرد در صنعت الکترونیک است. این خازن با تلرانس 10% و با مشخصه‌ی دمایی X7R در ابعاد 0603 ارائه می‌شود. این محصول به دلیل پایداری بالا، اندازه کوچک و عملکرد قابل اعتماد، در مدارهای الکترونیکی مختلف از جمله فیلترها، کوپلینگ، دکوپلینگ و ذخیره‌سازی انرژی استفاده می‌شود.

ویژگی‌های فنی:

• ظرفیت خازنی: 5.6 نانوفاراد (5.6nF)

• ولتاژ کاری: 50 ولت

• تلرانس: ±10%

• کلاس دمایی: X7R (پایداری دمایی در محدوده -55°C تا +125°C با تغییر حداکثر 15% در ظرفیت)

• سایز: 0603 (ابعاد 1.6mm x 0.8mm)

• جنس دی‌الکتریک: سرامیک

• نوع پایه: سطح‌نصب (SMD)

کاربردها:

• فیلترهای فرکانسی: در مدارهای فیلتر پایین‌گذر و بالا‌گذر.

• دکوپلینگ: برای کاهش نویز و بهبود پایداری منبع تغذیه.

• کوپلینگ سیگنال: در مدارهای تقویت‌کننده و پردازش سیگنال.

• ذخیره‌سازی انرژی: در مدارهای با نیاز به ذخیره‌سازی موقت انرژی.

مزایا:

• اندازه کوچک: مناسب برای طراحی‌های فشرده و مینیاتوری.

• پایداری دمایی: عملکرد قابل اعتماد در محدوده دمایی گسترده.

• قابلیت اطمینان بالا: مناسب برای استفاده در محصولات صنعتی و مصرفی.

• نصب آسان: به دلیل ساختار SMD، نصب آن روی بردهای مدار چاپی ساده است.

محدودیت‌ها:

• حساسیت به ولتاژ بالا: در صورت اعمال ولتاژ بیش از حد مجاز، ممکن است آسیب ببیند.

• تغییرات ظرفیت با دما: با وجود پایداری X7R، تغییرات جزئی در ظرفیت با تغییر دما ممکن است رخ دهد.

نکات مهم در طراحی:

• هنگام استفاده از این خازن، اطمینان حاصل کنید که ولتاژ اعمالی از 50 ولت تجاوز نکند.

• در طراحی‌های حساس به دما، تغییرات ظرفیت با دما را در نظر بگیرید.

• برای جلوگیری از آسیب‌های مکانیکی، از تکنیک‌های صحیح لحیم‌کاری استفاده کنید.

سوالات متداول (FAQ):

1. آیا این خازن برای استفاده در مدارهای فرکانس بالا مناسب است؟
   بله، خازن‌های X7R به دلیل پایداری نسبی در فرکانس‌های بالا، برای استفاده در مدارهای فرکانس بالا مناسب هستند. با این حال، برای کاربردهای بسیار حساس، ممکن است نیاز به خازن‌های با کلاس دمایی بهتر مانند C0G باشد.

2. تفاوت بین خازن‌های X7R و C0G چیست؟
   خازن‌های X7R دارای پایداری دمایی متوسط (±15% در محدوده -55°C تا +125°C) هستند، در حالی که خازن‌های C0G پایداری دمایی بهتری دارند (±30ppm/°C) و برای کاربردهای دقیق‌تر مناسب‌اند.

3. آیا می‌توان از این خازن در محیط‌های صنعتی استفاده کرد؟
   بله، این خازن به دلیل پایداری دمایی و قابلیت اطمینان بالا، برای استفاده در محیط‌های صنعتی مناسب است. با این حال، بهتر است شرایط محیطی مانند رطوبت و لرزش نیز در نظر گرفته شود.
