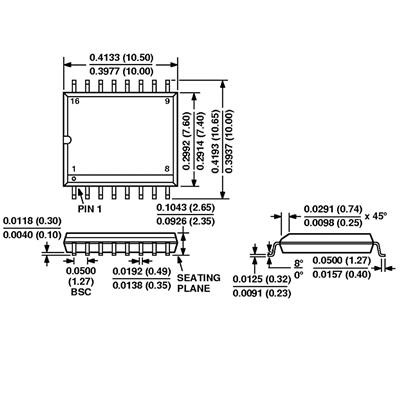

آی سی L4990D پکیج SOW-16

آی‌سی L4990D یک کنترل‌کننده اولیه (Primary Controller) پیشرفته است که توسط شرکت STMicroelectronics طراحی و تولید شده است. این تراشه که با استفاده از فناوری BCD60II ساخته شده، به‌طور خاص برای کاربردهای منبع تغذیه خاموش‌خط (Off-Line) یا DC-DC طراحی شده است و از روش کنترل جریان ثابت (Current Mode Control) با فرکانس ثابت بهره می‌برد. این محصول در بسته‌بندی SO16W عرضه می‌شود و به دلیل ویژگی‌های منحصربه‌فرد خود، گزینه‌ای ایده‌آل برای طراحی سیستم‌های تغذیه کارآمد محسوب می‌شود.

ویژگی‌های کلیدی و مشخصات فنی:

• فرکانس سوئیچینگ بالا: L4990D قادر است تا فرکانس سوئیچینگ حداکثر 1 مگاهرتز را پشتیبانی کند، که این قابلیت امکان طراحی منابع تغذیه با اندازه کوچک‌تر و بازدهی بالاتر را فراهم می‌کند.
• جریان راه‌اندازی پایین: با جریان استارت‌آپ کمتر از 0.45 میلی‌آمپر، این آی‌سی در حالت آماده‌به‌کار مصرف انرژی بسیار کمی دارد و برای کاربردهای کم‌مصرف مناسب است.
• خروجی پرقدرت: این تراشه توانایی رانش خروجی با جریان بالا (تا 1 آمپر) را داراست که آن را برای استفاده با MOSFETهای قدرت ایده‌آل می‌کند.
• کنترل دقیق چرخه کاری: امکان تنظیم دقیق حداکثر چرخه کاری (Duty Cycle) تا 100% یا 50%، انعطاف‌پذیری بالایی در طراحی مدار فراهم می‌کند.
• حفاظت‌های پیشرفته: این آی‌سی مجهز به سیستم‌هایی نظیر تشخیص خطای جریان اضافی با تأخیر راه‌اندازی مجدد، محدودسازی پالس‌به‌پالس جریان، و محافظت در برابر اضافه‌ولتاژ است که پایداری و ایمنی مدار را تضمین می‌کند.
• راه‌اندازی نرم قابل برنامه‌ریزی: ویژگی Soft Start قابل تنظیم، از شوک‌های ناگهانی در هنگام روشن شدن جلوگیری کرده و عمر مفید قطعات را افزایش می‌دهد.
• همگام‌سازی ورودی/خروجی: قابلیت IN/OUT Synchronization این امکان را می‌دهد که فرکانس کاری با سایر سیستم‌ها هماهنگ شود.
• فیلترگذاری لبه جلویی: با زمان 100 نانوثانیه (به‌صورت پیش‌فرض) برای حذف نویز در تشخیص جریان، دقت عملکرد را بالا می‌برد.

ساختار و عملکرد
L4990D بر پایه یک کنترل‌کننده PWM استاندارد طراحی شده، اما با اضافه شدن قابلیت‌هایی نظیر PWM UVLO با هیسترزیس (محافظت در برابر افت ولتاژ) و منطق کاملاً لچ‌شده با سرکوب پالس دوگانه، عملکردی پایدار و قابل اعتماد ارائه می‌دهد. این آی‌سی از بسته‌بندی SO16W بهره می‌برد که فضای کمتری اشغال کرده و برای طراحی‌های فشرده مناسب است.

کاربردها
این تراشه به‌طور گسترده در منابع تغذیه سوئیچینگ، مبدل‌های DC-DC، و سیستم‌های مدیریت توان استفاده می‌شود. از آنجایی که قابلیت کار با ولتاژها و جریان‌های مختلف را دارد، در دستگاه‌هایی مانند شارژرها، تجهیزات صنعتی، و لوازم خانگی هوشمند کاربرد دارد.

مزایا و نقاط قوت
یکی از بزرگ‌ترین نقاط قوت L4990D، ترکیب کارایی بالا با مصرف انرژی پایین است. این آی‌سی با ارائه حفاظت‌های چندگانه و انعطاف‌پذیری در تنظیمات، طراحی سیستم‌های پیچیده را ساده‌تر می‌کند. همچنین، توانایی کار در فرکانس‌های بالا، ابعاد ترانسفورماتورها و اجزای مغناطیسی را کاهش داده و هزینه تولید را بهینه می‌کند.

سوالات متداول (FAQ)

1. آیا L4990D برای طراحی منابع تغذیه کوچک مناسب است؟
   بله، این آی‌سی با پشتیبانی از فرکانس سوئیچینگ تا 1 مگاهرتز و جریان راه‌اندازی پایین، برای طراحی منابع تغذیه کم‌حجم و کارآمد بسیار مناسب است.

2. تفاوت بین L4990D و L4990AD چیست؟
   هر دو مدل ویژگی‌های مشابهی دارند، اما L4990AD نسخه بهبودیافته‌ای است که ممکن است در برخی مشخصات مانند دقت یا محدوده دمایی عملکرد بهتری داشته باشد. برای جزئیات دقیق‌تر، باید دیتاشیت هر دو مدل مقایسه شود.

3. چگونه می‌توان از قابلیت Soft Start در L4990D استفاده کرد؟
   این ویژگی از طریق تنظیم مقاومت و خازن متصل به پایه مربوطه قابل برنامه‌ریزی است. اطلاعات دقیق‌تر در بخش "Application Information" دیتاشیت ارائه شده است.
