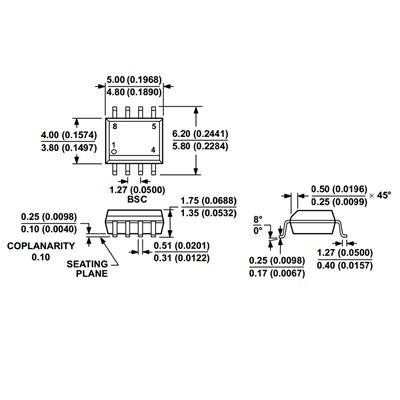

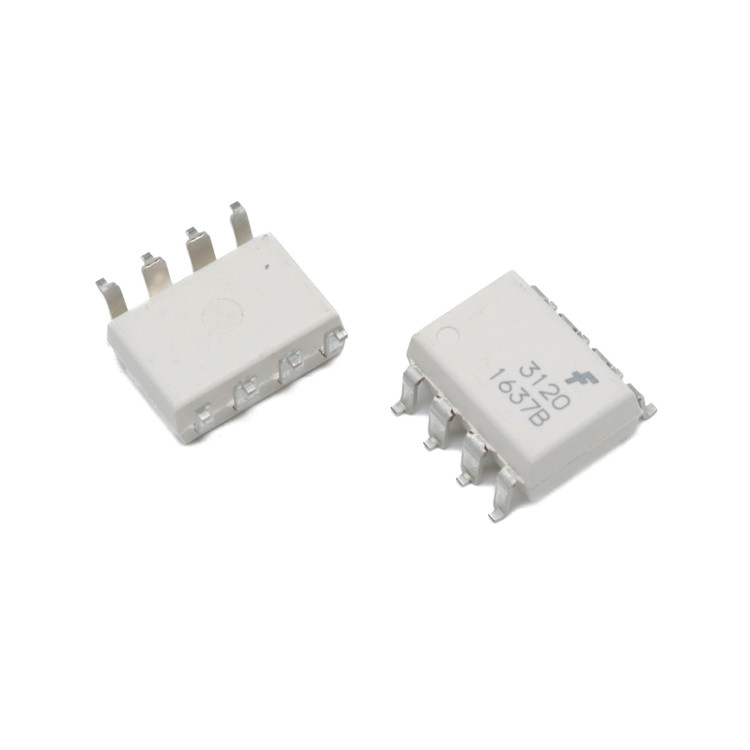

اپتوماسفت FOD3120S HCPL3120S پکیج SOP-8

FOD3120 یک اپتوکوپلر درایور گیت با جریان خروجی بالا، تولید شرکت onsemi، است که برای کاربردهای خاص در کنترل موتور و سیستم‌های قدرت طراحی شده است. این قطعه با توانایی ارائه جریان خروجی حداکثر 2.5 آمپر، قابلیت درایو کردن اکثر IGBTها و MOSFETهای با ولتاژ 800 ولت و جریان 20 آمپر را داراست. این ویژگی آن را به گزینه‌ای ایده‌آل برای سیستم‌های اینورتر کنترل موتور و برنامه‌های قدرت با کارایی بالا تبدیل کرده است.

ساختار و تکنولوژی
این اپتوکوپلر از یک دیود نوری AlGaAs (گالیوم آلومینیوم آرسنید) در بخش ورودی و یک مدار مجتمع با درایور پرسرعت در خروجی تشکیل شده است. استفاده از تکنولوژی بسته‌بندی اختصاصی Optoplanar® شرکت onsemi، به همراه طراحی بهینه‌شده مدار، مقاومت بالایی در برابر نویز فراهم می‌کند. این مقاومت با حداقل نرخ رد حالت مشترک (CMR) برابر با 35 کیلوولت بر میکروثانیه تضمین می‌شود که عملکرد پایدار را در محیط‌های پر سر و صدا تضمین می‌کند.

ویژگی‌های کلیدی:

• محدوده ولتاژ کاری گسترده: FOD3120 می‌تواند با ولتاژ تغذیه بین 15 تا 30 ولت عمل کند، که انعطاف‌پذیری بالایی را برای طراحی‌های مختلف فراهم می‌آورد.
• سرعت سوئیچینگ بالا: تأخیر انتشار (Propagation Delay) حداکثر 400 نانوثانیه و اعوجاج عرض پالس (Pulse Width Distortion) حداکثر 100 نانوثانیه، این قطعه را برای کاربردهای سریع مناسب می‌سازد.
• قابلیت خروجی نزدیک به ریل تغذیه: به لطف استفاده از MOSFETهای نوع P-channel در مرحله خروجی، ولتاژ خروجی می‌تواند به ولتاژ تغذیه بسیار نزدیک شود.
• حفاظت UVLO: وجود مکانیزم قفل ولتاژ پایین (Under Voltage Lockout) با هیسترزیس، از عملکرد نادرست در شرایط ولتاژ ناکافی جلوگیری می‌کند.
• دامنه دمایی صنعتی: این محصول در بازه دمایی -40 تا 100 درجه سانتی‌گراد به خوبی کار می‌کند و برای محیط‌های سخت صنعتی مناسب است.

کاربردها
FOD3120 به طور خاص برای درایو کردن گیت IGBTها و MOSFETهای ایزوله در سیستم‌های زیر طراحی شده است:

•  اینورترهای صنعتی
• منابع تغذیه بدون وقفه (UPS)
• سیستم‌های گرمایش القایی
• درایورهای گیت در مدارات قدرت

مشخصات ایمنی
این اپتوکوپلر با استاندارد UL1577 سازگار است و می‌تواند عایق‌بندی الکتریکی تا 5000 ولت RMS را برای مدت یک دقیقه تحمل کند. این ویژگی ایمنی و قابلیت اطمینان را در کاربردهای حساس افزایش می‌دهد.

جزئیات عملکردی
حداکثر جریان ورودی دیود نوری (IF) برابر با 25 میلی‌آمپر است و ولتاژ ایزولاسیون بین ورودی و خروجی تا 5000 ولت RMS می‌رسد. همچنین، خروجی این قطعه از نوع Push-Pull بوده که امکان ارائه جریان بالا و پاسخ سریع را فراهم می‌کند. بسته‌بندی آن در قالب DIP-8 یا SMD عرضه می‌شود که گزینه‌های نصب متنوعی را در اختیار طراحان قرار می‌دهد.

مزیت رقابتی
یکی از نقاط قوت FOD3120، ترکیب منحصربه‌فرد جریان خروجی بالا، سرعت سوئیچینگ و مقاومت در برابر نویز است. این ویژگی‌ها باعث می‌شوند که نسبت به بسیاری از اپتوکوپلرهای مشابه در بازار، عملکرد برتری داشته باشد، به‌ویژه در سیستم‌هایی که پایداری و سرعت از اهمیت بالایی برخوردارند.

سوالات متداول (FAQ)

1. FOD3120 برای چه نوع IGBTهایی مناسب است؟
   این اپتوکوپلر برای درایو کردن IGBTها و MOSFETهایی با ولتاژ حداکثر 800 ولت و جریان 20 آمپر طراحی شده است، اما با توجه به مشخصات دقیق مدار، می‌تواند در کاربردهای دیگر نیز استفاده شود.

2. آیا این قطعه در برابر نویز الکتریکی مقاوم است؟
   بله، FOD3120 با حداقل نرخ رد حالت مشترک 35 کیلوولت بر میکروثانیه، مقاومت بسیار خوبی در برابر نویز دارد و برای محیط‌های صنعتی پر سر و صدا مناسب است.

3. محدوده ولتاژ تغذیه این اپتوکوپلر چقدر است؟
   این قطعه می‌تواند با ولتاژ تغذیه بین 15 تا 30 ولت کار کند، که آن را برای سیستم‌های مختلف قدرت انعطاف‌پذیر می‌کند.
