دیود شاتکی MBR160S

**محتوا در مورد دیود شاتکی MBR160S بر اساس دیتاشیت و ویژگی‌های فنی**

دیود MBR160S یک دیود شاتکی با عملکرد بالا است که به دلیل ویژگی‌های منحصربه‌فردش در بسیاری از کاربردهای الکترونیکی مورد استفاده قرار می‌گیرد. این دیود با بهره‌گیری از اصل مانع شاتکی (Schottky Barrier) طراحی شده و از یک ساختار فلز-نیمه‌هادی بهره می‌برد که افت ولتاژ پایین و سرعت سوئیچینگ سریع را تضمین می‌کند. این مشخصات، MBR160S را به گزینه‌ای ایده‌آل برای مدارهایی که نیاز به کارایی بالا و مصرف انرژی کم دارند تبدیل کرده است.

حداکثر ولتاژ معکوس تکراری (VRRM) این دیود 60 ولت است که آن را برای کاربردهای ولتاژ پایین تا متوسط مناسب می‌سازد. جریان متوسط رو به جلوی آن (IF(AV)) برابر با 1 آمپر است و در دمای عملیاتی مناسب (معمولاً تا 75 درجه سانتی‌گراد) بدون خطر فرار حرارتی عمل می‌کند. یکی از نقاط قوت این دیود، افت ولتاژ رو به جلوی پایین آن (حداکثر 0.75 ولت) است که باعث کاهش تلفات انرژی و افزایش راندمان سیستم می‌شود.

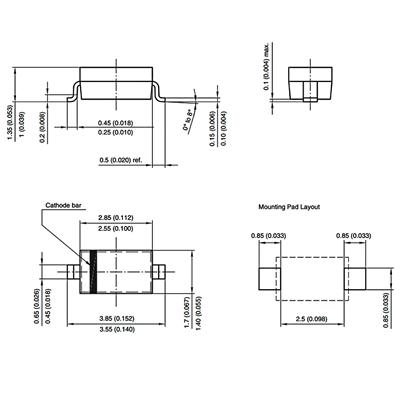

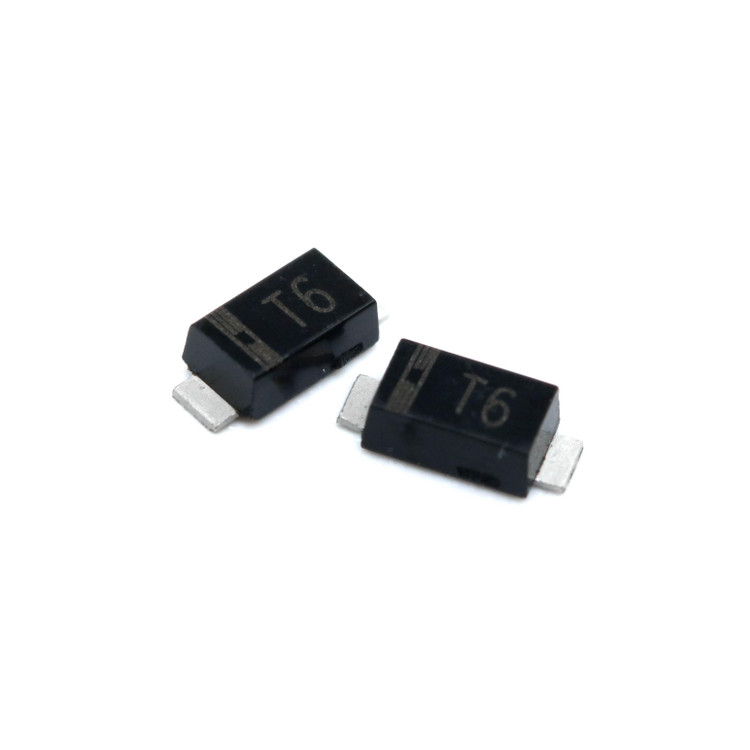

MBR160S در بسته‌بندی سطحی (Surface Mount) عرضه می‌شود که نصب آن را روی بردهای مدار چاپی آسان‌تر و فضای مورد نیاز را کاهش می‌دهد. این دیود همچنین توانایی تحمل جریان لحظه‌ای بالا (IFSM) را دارد که برای کاربردهایی با پالس‌های ناگهانی مناسب است. ساختار اپوکسی آن با استانداردهای مقاومت در برابر رطوبت و حرارت سازگار است و قابلیت اطمینان بالایی را در شرایط مختلف محیطی فراهم می‌کند.

این دیود به طور خاص برای استفاده در اینورترهای فرکانس بالا، دیودهای آزاد (Freewheeling) و مدارهای محافظت قطبیت طراحی شده است. همچنین در منابع تغذیه سوئیچینگ و سیستم‌های تبدیل انرژی که نیاز به پاسخ سریع و تلفات کم دارند، عملکرد قابل قبولی ارائه می‌دهد. توانایی تحمل دمای لحیم‌کاری تا 260 درجه سانتی‌گراد به مدت 10 ثانیه نیز از دیگر مزایای آن برای فرآیندهای تولید است.

در مقایسه با دیودهای معمولی PN، MBR160S به دلیل عدم وجود زمان بازیابی معکوس (Reverse Recovery Time) طولانی، در کاربردهای سوئیچینگ سریع برتری دارد. این ویژگی باعث می‌شود که در فرکانس‌های بالا، نویز و تلفات کمتری ایجاد شود. با این حال، باید توجه داشت که به دلیل محدودیت ولتاژ معکوس، استفاده از آن در مدارهای با ولتاژ بالا توصیه نمی‌شود.

به طور کلی، MBR160S یک انتخاب هوشمندانه برای طراحان مدارات الکترونیکی است که به دنبال ترکیبی از کارایی، اندازه کوچک و دوام هستند. این دیود با مشخصات فنی متعادل و طراحی بهینه، نیازهای طیف گسترده‌ای از پروژه‌ها را برآورده می‌کند.

---

**سه پرسش متداول (FAQ) در مورد MBR160S:**

1. **دیود MBR160S برای چه نوع کاربردهایی مناسب است؟**
   این دیود برای استفاده در اینورترهای فرکانس بالا، دیودهای آزاد، محافظت قطبیت و منابع تغذیه سوئیچینگ که نیاز به سرعت بالا و افت ولتاژ کم دارند، ایده‌آل است.

2. **حداکثر ولتاژ و جریانی که MBR160S می‌تواند تحمل کند چقدر است؟**
   حداکثر ولتاژ معکوس تکراری این دیود 60 ولت و جریان متوسط رو به جلو 1 آمپر است، با توانایی تحمل جریان لحظه‌ای بالاتر در شرایط خاص.

3. **چرا MBR160S نسبت به دیودهای معمولی ترجیح داده می‌شود؟**
   به دلیل افت ولتاژ پایین (حداکثر 0.75 ولت) و سرعت سوئیچینگ سریع ناشی از ساختار شاتکی، این دیود راندمان بیشتری دارد و در کاربردهای فرکانس بالا عملکرد بهتری ارائه می‌دهد.
