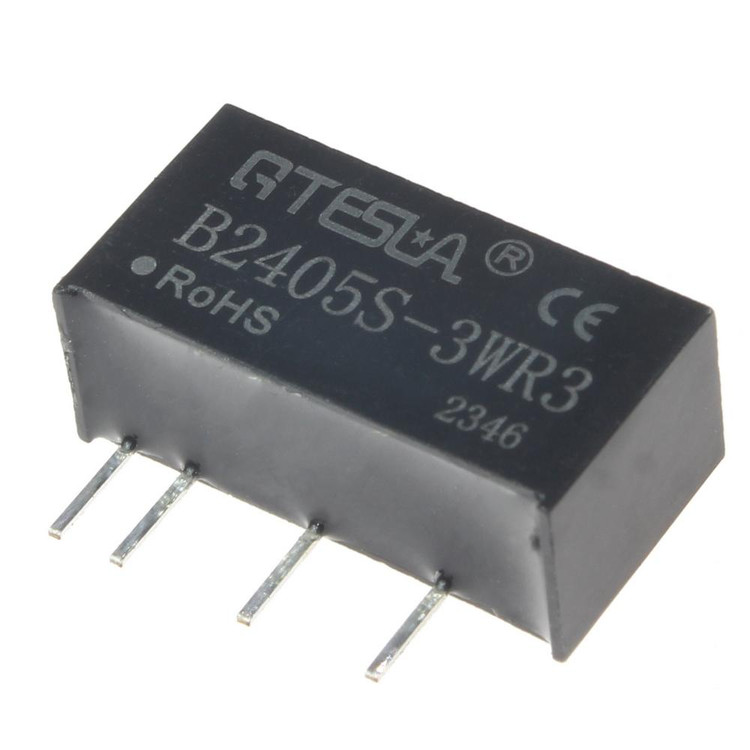

ماژول B2405S 3WR3

معرفی و بررسی فنی ماژول B2405S-3WR3: تبدیل ولتاژ ایزوله DC به DC

ماژول B2405S-3WR3 یک مبدل DC به DC ایزوله با توان 3 وات است که توسط شرکت‌های معتبر در حوزه الکترونیک قدرت طراحی و تولید شده است. این محصول به‌طور خاص برای کاربردهایی طراحی شده که نیاز به تبدیل ولتاژ مطمئن، ایزولاسیون الکتریکی بالا و عملکرد پایدار در شرایط مختلف دارند. در این محتوا، بر اساس ویژگی‌های فنی مندرج در دیتاشیت این محصول، به بررسی مشخصات، کاربردها و مزایای آن می‌پردازیم.

مشخصات فنی کلیدی

ماژول B2405S-3WR3 با طراحی جمع‌وجور و کارایی بالا، مشخصات زیر را ارائه می‌دهد:

ویژگی‌های برجسته

• ورودی ولتاژ: محدوده ورودی 24 ولت DC (معمولاً 18 تا 36 ولت بسته به دیتاشیت خاص تولیدکننده)
• خروجی ولتاژ: 5 ولت DC، مناسب برای تغذیه قطعات الکترونیکی حساس
• توان خروجی: 3 وات
• جریان خروجی حداکثر: 600 میلی‌آمپر (mA)
• ولتاژ ایزولاسیون: 1500 ولت DC، که ایمنی بالایی را در برابر تداخل الکتریکی فراهم می‌کند
• بازده تبدیل: تا 85٪ (بسته به شرایط بار و دما)
• دمای کاری: محدوده -40 تا +85 درجه سانتی‌گراد، ایده‌آل برای استفاده در محیط‌های صنعتی
• حفاظت‌ها: مجهز به حفاظت در برابر اتصال کوتاه مداوم
• ابعاد: طراحی فشرده در پکیج SIP (Single In-line Package)، مناسب برای پروژه‌های با فضای محدود

1. ایزولاسیون بالا: با ولتاژ ایزولاسیون 1500 ولت DC، این ماژول از انتقال نویز و اختلالات الکتریکی بین ورودی و خروجی جلوگیری می‌کند. این ویژگی برای سیستم‌های حساس مانند تجهیزات پزشکی یا مخابراتی حیاتی است.
2. پایداری و قابلیت اطمینان: طراحی با قابلیت کار مداوم و عمر مفید بالا (MTBF بیش از 3.5 میلیون ساعت) آن را به گزینه‌ای قابل اعتماد برای کاربردهای صنعتی تبدیل کرده است.
3. انعطاف‌پذیری در کاربرد: این مبدل با ورودی ثابت و خروجی تک، برای تغذیه میکروکنترلرها، سنسورها و ماژول‌های ارتباطی مناسب است.
4. راندمان انرژی: بازده بالای این ماژول باعث کاهش اتلاف انرژی و گرما می‌شود که در سیستم‌های با مصرف بهینه انرژی اهمیت دارد

کاربردها

ماژول B2405S-3WR3 به دلیل ویژگی‌های منحصربه‌فرد خود در حوزه‌های مختلفی مورد استفاده قرار می‌گیرد:







• اتوماسیون صنعتی: تأمین برق پایدار برای PLC‌ها و سنسورهای صنعتی.


• سیستم‌های تعبیه‌شده (Embedded Systems): تغذیه مطمئن برای بردهای الکترونیکی و میکروکنترلرها.


• تجهیزات مخابراتی: ایزولاسیون و تبدیل ولتاژ در دستگاه‌های ارتباطی.


• پروژه‌های DIY و تحقیقاتی: مناسب برای طراحی‌های پروتوتایپ و آزمایشگاهی به دلیل اندازه کوچک و نصب آسان.

مزایا و معایب

مزایا:

• طراحی کم‌حجم و نصب آسان در بردهای مدارچاپی
• ایزولاسیون قوی برای افزایش ایمنی سیستم
• بازده بالا و مصرف انرژی بهینه

معایب احتمالی:

• به دلیل خروجی غیرتنظیمی (Unregulated)، ممکن است در بارهای متغیر نیاز به تنظیم‌کننده اضافی داشته باشد.
• محدود بودن توان خروجی به 3 وات، که برای کاربردهای با توان بالاتر مناسب نیست.

نحوه استفاده و نکات نصب

برای استفاده بهینه از B2405S-3WR3، توصیه می‌شود:

• از فیلتر خازنی در ورودی و خروجی برای کاهش ریپل ولتاژ استفاده شود (ظرفیت خازن بر اساس دیتاشیت انتخاب شود).
• حداقل بار خروجی 10٪ از توان نامی رعایت شود تا عملکرد ماژول پایدار بماند.
• در طراحی PCB، به فاصله ایزولاسیون و تهویه مناسب توجه شود تا از افزایش دما جلوگیری شود.

نتیجه‌گیری

ماژول B2405S-3WR3 یک راه‌حل حرفه‌ای و اقتصادی برای تبدیل ولتاژ DC در پروژه‌های مختلف است. با ترکیب ایزولاسیون بالا، بازده مناسب و طراحی کم‌حجم، این محصول گزینه‌ای ایده‌آل برای مهندسان و توسعه‌دهندگان در حوزه الکترونیک محسوب می‌شود. اگر به دنبال مبدلی با کارایی بالا و قابلیت اطمینان در شرایط سخت هستید، B2405S-3WR3 انتخابی هوشمندانه خواهد بود.

سوالات متداول (FAQ)

1. آیا ماژول B2405S-3WR3 برای تغذیه مدارات حساس مناسب است؟
   بله، این ماژول با ایزولاسیون 1500 ولت DC و خروجی پایدار 5 ولت، برای مدارات حساس مانند سنسورها و میکروکنترلرها کاملاً مناسب است. با این حال، در صورت نیاز به ولتاژ بسیار دقیق، استفاده از رگولاتور خروجی توصیه می‌شود.
2. حداکثر جریان خروجی این ماژول چقدر است و در چه شرایطی قابل دستیابی است؟
   حداکثر جریان خروجی 600 میلی‌آمپر است که در شرایط بار کامل و دمای کاری مجاز (-40 تا +85 درجه سانتی‌گراد) قابل دستیابی است. برای حفظ عملکرد بهینه، حداقل بار 10٪ توصیه می‌شود.
3. آیا این ماژول در برابر اتصال کوتاه مقاوم است؟
   بله، B2405S-3WR3 دارای حفاظت اتصال کوتاه مداوم است که از آسیب به ماژول و سیستم در شرایط خطا جلوگیری می‌کند.
