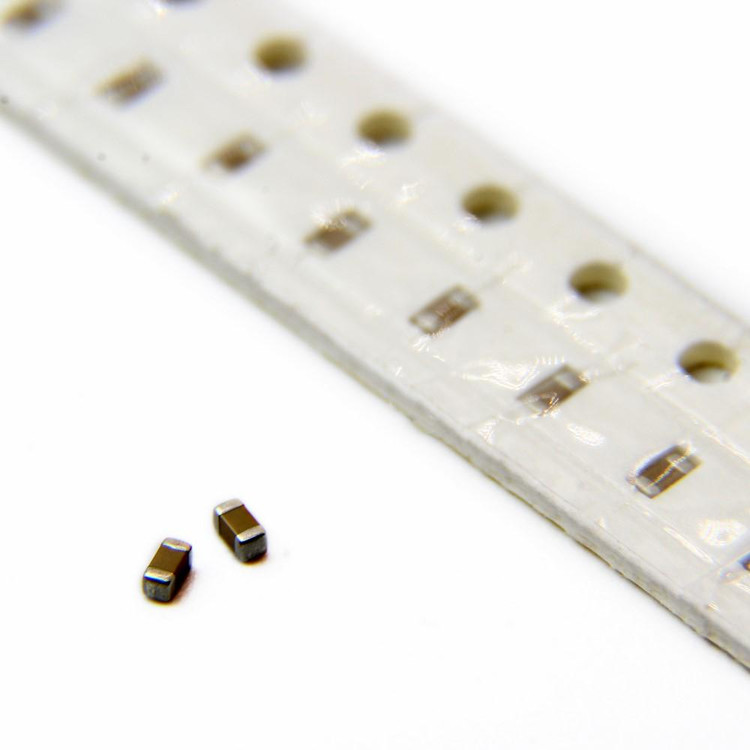

خازن 10 میکروفاراد 10UF 25V 20% X7R HTMJ 0603

خازن‌های سرامیکی مولتی لایر (MLCC) به‌عنوان یکی از پرکاربردترین قطعات الکترونیکی در صنعت شناخته می‌شوند. این خازن‌ها به دلیل اندازه کوچک، ظرفیت بالا و عملکرد قابل اعتماد، در طیف گسترده‌ای از کاربردها استفاده می‌شوند. خازن سرامیکی 10 میکروفاراد 25 ولت با تلرانس 20% و کلاس X7R در بسته‌بندی 0603، نمونه‌ای از این نوع خازن‌هاست که برای کاربردهای عمومی و صنعتی مناسب است.

ویژگی‌های فنی

• ظرفیت خازنی (Capacitance): 10 میکروفاراد (10µF)

• ولتاژ کاری (Rated Voltage): 25 ولت (25V)

• تلرانس (Tolerance): 20% (±20%)

• کلاس دی‌الکتریک (Dielectric Class): X7R

• سایز بسته‌بندی (Package Size): 0603 (1608 متریک)

• دمای کاری (Operating Temperature Range): -55°C تا +125°C

• پایداری حرارتی (Thermal Stability): X7R نشان‌دهنده تغییرات ظرفیت خازنی در محدوده دمایی -55°C تا +125°C به میزان ±15% است.

• مقاومت عایقی (Insulation Resistance): معمولاً بیشتر از 10 گیگااهم (GΩ)

• جنس پایه‌ها (Termination): معمولاً نیکل/قلع (Ni/Sn) برای اطمینان از اتصال خوب و مقاومت در برابر اکسیداسیون.

کاربردها

• الکترونیک مصرفی: در دستگاه‌هایی مانند تلفن‌های همراه، لپ‌تاپ‌ها و تلویزیون‌ها.

• صنعت خودرو: در سیستم‌های کنترل موتور، سیستم‌های اطلاعاتی و سرگرمی خودرو.

• تجهیزات پزشکی: در دستگاه‌های پزشکی قابل حمل و ثابت.

• صنایع نظامی و هوافضا: به دلیل پایداری حرارتی و قابلیت اطمینان بالا.

• منابع تغذیه: در فیلتر کردن نویز و تثبیت ولتاژ.

مزایا

• اندازه کوچک: بسته‌بندی 0603 امکان استفاده در مدارهای فشرده و کوچک را فراهم می‌کند.

• پایداری حرارتی: کلاس X7R تضمین می‌کند که خازن در محدوده دمایی گسترده‌ای عملکرد پایدار دارد.

• قابلیت اطمینان بالا: مناسب برای کاربردهای صنعتی و خودرویی که نیاز به دوام و عملکرد طولانی‌مدت دارند.

• هزینه‌اثربخشی: نسبت به سایر انواع خازن‌ها، MLCCها معمولاً مقرون‌به‌صرفه‌تر هستند.

محدودیت‌ها

• تلرانس نسبتاً بالا: تلرانس 20% ممکن است برای برخی کاربردهای دقیق مناسب نباشد.

• حساسیت به شوک مکانیکی: خازن‌های سرامیکی ممکن است در برابر ضربه‌های مکانیکی آسیب‌پذیر باشند.

FAQ (سوالات متداول)

1. تفاوت بین کلاس‌های دی‌الکتریک مانند X7R و C0G چیست؟

   • X7R: دارای تغییرات ظرفیت خازنی در محدوده دمایی -55°C تا +125°C به میزان ±15% است. مناسب برای کاربردهای عمومی.

   • C0G (یا NP0): دارای تغییرات ظرفیت خازنی بسیار کم (معمولاً ±30ppm/°C) و مناسب برای کاربردهای دقیق و با پایداری بالا.

2. آیا این خازن برای کاربردهای خودرویی مناسب است؟

   • بله، خازن‌های X7R با ولتاژ 25V و پایداری حرارتی مناسب، برای بسیاری از کاربردهای خودرویی مانند سیستم‌های کنترل موتور و سیستم‌های اطلاعاتی خودرو مناسب هستند.

3. چگونه می‌توانم از آسیب‌پذیری خازن در برابر شوک مکانیکی جلوگیری کنم؟

   • برای کاهش خطر آسیب‌پذیری، از روش‌های مونتاژ مناسب استفاده کنید و از اعمال فشار مستقیم به خازن خودداری نمایید. همچنین، استفاده از پدهای محافظتی در طراحی PCB می‌تواند کمک‌کننده باشد.
