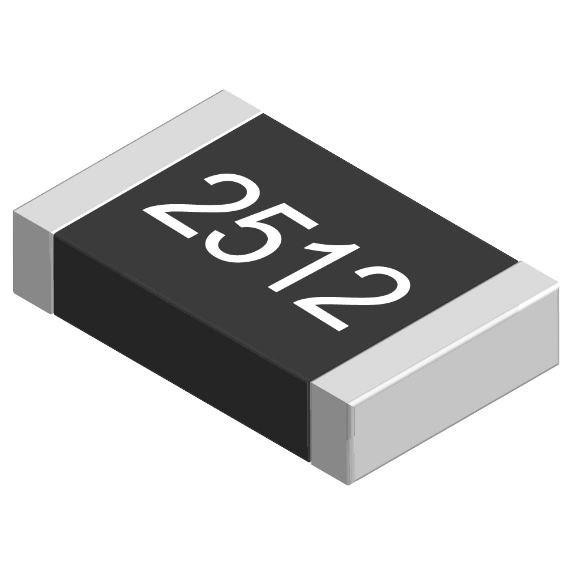

مقاومت شنت 0.68اهم SHUNT RESISTOR 0.68ohm 1W 2512

مقاومت شنت ۰.۶۸ اهم ۱ وات با اندازه‌ی ۲۵۱۲، یکی از قطعات پرکاربرد در مدارهای الکترونیکی است که به‌طور خاص برای اندازه‌گیری جریان به‌کار می‌رود. این مقاومت با دقت بالا و توان قابل توجه، گزینه‌ای ایده‌آل برای کاربردهایی است که نیاز به اندازه‌گیری جریان با کمترین افت ولتاژ دارند.

ویژگی‌های فنی:

• مقدار مقاومت: ۰.۶۸ اهم

• توان نامی: ۱ وات

• اندازه: ۲۵۱۲ (۶.۴mm x ۳.۲mm)

• تلرانس: معمولاً ±۱% یا ±۵% (بسته به مدل)

• ضریب دمایی (TCR): معمولاً پایین (به عنوان مثال ۵۰ ppm/°C)

• جنس: معمولاً از آلیاژهای فلزی با ضریب دمایی پایین ساخته می‌شود.

• کاربرد اصلی: اندازه‌گیری جریان در مدارهای الکترونیکی.

مزایا:

• دقت بالا: مقاومت‌های شنت با تلرانس پایین، دقت بالایی در اندازه‌گیری جریان ارائه می‌دهند.

• توان نامی مناسب: با توان ۱ وات، این مقاومت قادر به تحمل جریان‌های نسبتاً بالا است.

• اندازه کوچک: اندازه‌ی ۲۵۱۲ این مقاومت را برای استفاده در مدارهای فشرده و کوچک ایده‌آل می‌کند.

• افت ولتاژ کم: به دلیل مقدار مقاومت پایین، افت ولتاژ ناچیزی در مدار ایجاد می‌کند.

کاربردها:

• اندازه‌گیری جریان: در منابع تغذیه، شارژرها، و سیستم‌های مدیریت باتری (BMS).

• کنترل جریان: در مدارهای محافظتی و محدود کننده‌ی جریان.

• الکترونیک صنعتی: در درایورهای موتور، اینورترها، و سیستم‌های قدرت.

• اتوماسیون: در سیستم‌های کنترل و مانیتورینگ صنعتی.

نکات مهم در انتخاب و استفاده:

• توان نامی: اطمینان حاصل کنید که توان نامی مقاومت شنت بیشتر از توان مورد نیاز در مدار باشد تا از گرمایش بیش از حد جلوگیری شود.

• تلرانس: برای کاربردهای دقیق، مقاومت‌های با تلرانس پایین‌تر (±۱%) انتخاب کنید.

• نصب: از لحیم‌کاری مناسب و اتصال صحیح اطمینان حاصل کنید تا از ایجاد مقاومت اضافی جلوگیری شود.

سوالات متداول (FAQ)

۱. مقاومت شنت چیست و چه کاربردی دارد؟

مقاومت شنت یک مقاومت با مقدار کم (معمولاً زیر ۱ اهم) است که برای اندازه‌گیری جریان در مدارهای الکترونیکی استفاده می‌شود. با اندازه‌گیری ولتاژ دو سر این مقاومت و استفاده از قانون اهم (V=IR)، جریان عبوری از مدار محاسبه می‌شود.

۲. چرا مقاومت شنت ۰.۶۸ اهم ۱ وات مناسب است؟

این مقاومت به دلیل مقدار کم (۰.۶۸ اهم) و توان نامی مناسب (۱ وات)، برای اندازه‌گیری جریان در مدارهایی با جریان متوسط ایده‌آل است. همچنین اندازه‌ی کوچک آن (۲۵۱۲) امکان استفاده در مدارهای فشرده را فراهم می‌کند.

۳. چگونه می‌توان از گرمایش بیش از حد مقاومت شنت جلوگیری کرد؟

برای جلوگیری از گرمایش بیش از حد، باید اطمینان حاصل کنید که توان نامی مقاومت شنت بیشتر از توان تلف شده در مدار باشد. همچنین، استفاده از هیت‌سینک یا تهویه مناسب می‌تواند به کاهش دما کمک کند.
