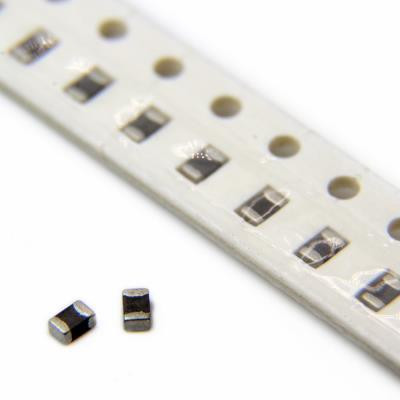

مقاومت 0.1اهم 0.1ohm smd 5% 0805

مقاومت‌های SMD (Surface Mount Device) به دلیل اندازه کوچک، قابلیت نصب آسان و عملکرد قابل اعتماد، به طور گسترده در صنایع الکترونیک مورد استفاده قرار می‌گیرند. مقاومت SMD 0.1 اهم با اندازه 0805 یکی از این قطعات پرکاربرد است که در مدارهای الکترونیکی برای کنترل جریان و ولتاژ استفاده می‌شود.

ویژگی‌های فنی

بر اساس دیتاشیت (Datasheet) و مشخصات فنی، مقاومت SMD 0.1 اهم با اندازه 0805 دارای ویژگی‌های زیر است:

1. مقدار مقاومت: 0.1 اهم (Ω)

2. تلرانس: معمولاً ±1% یا ±5% (بسته به مدل و سازنده)

3. توان مجاز: 1/8 وات (0.125 وات) یا 1/4 وات (0.25 وات) بسته به مدل

4. ضریب دمایی (TCR): معمولاً در محدوده ±100 ppm/°C

5. ولتاژ کاری: تا 150 ولت (بسته به مدل)

6. اندازه: 0805 (2.0mm x 1.2mm)

7. جنس: سرامیکی با پوشش فلزی

8. کاربردهای رایج: مدارهای کنترل جریان، مدارهای قدرت، مدارهای محافظتی، و مدارهای تطبیق امپدانس

کاربردها

مقاومت‌های SMD 0.1 اهم در کاربردهای مختلفی استفاده می‌شوند، از جمله:

• مدارهای قدرت: برای اندازه‌گیری جریان (شنت‌های جریان) و کنترل جریان در مدارهای قدرت.

• مدارهای محافظتی: به عنوان فیوزهای قابل تعویض یا مقاومت‌های محدود کننده جریان.

• مدارهای RF: برای تطبیق امپدانس و کاهش نویز.

• الکترونیک خودرو: در سیستم‌های کنترل موتور و مدیریت باتری.

مزایا

• اندازه کوچک: مناسب برای طراحی‌های فشرده و مینیاتوری.

• قابلیت اطمینان بالا: عملکرد پایدار در شرایط مختلف محیطی.

• نصب آسان: امکان نصب با ماشین‌های اتوماتیک در خطوط تولید.

• هزینه پایین: مقرون به صرفه برای تولید انبوه.

محدودیت‌ها

• توان مجاز پایین: ممکن است برای کاربردهای با جریان بالا مناسب نباشد.

• حساسیت به دما: تغییرات دمایی می‌تواند بر عملکرد مقاومت تأثیر بگذارد.

سوالات متداول (FAQ)

1. مقاومت SMD 0.1 اهم 0805 برای چه کاربردهایی مناسب است؟

   • این مقاومت برای کاربردهایی مانند اندازه‌گیری جریان (شنت جریان)، مدارهای قدرت، و تطبیق امپدانس در مدارهای RF مناسب است.

2. آیا می‌توان از این مقاومت در مدارهای با جریان بالا استفاده کرد؟

   • بستگی به توان مجاز مقاومت دارد. برای جریان‌های بالا، باید از مقاومت‌های با توان مجاز بالاتر یا شنت‌های جریان مخصوص استفاده کرد.

3. تلرانس مقاومت SMD 0.1 اهم چقدر است؟

   • تلرانس معمولاً ±1% یا ±5% است، اما بسته به مدل و سازنده ممکن است متفاوت باشد. بهتر است به دیتاشیت محصول مراجعه کنید.
