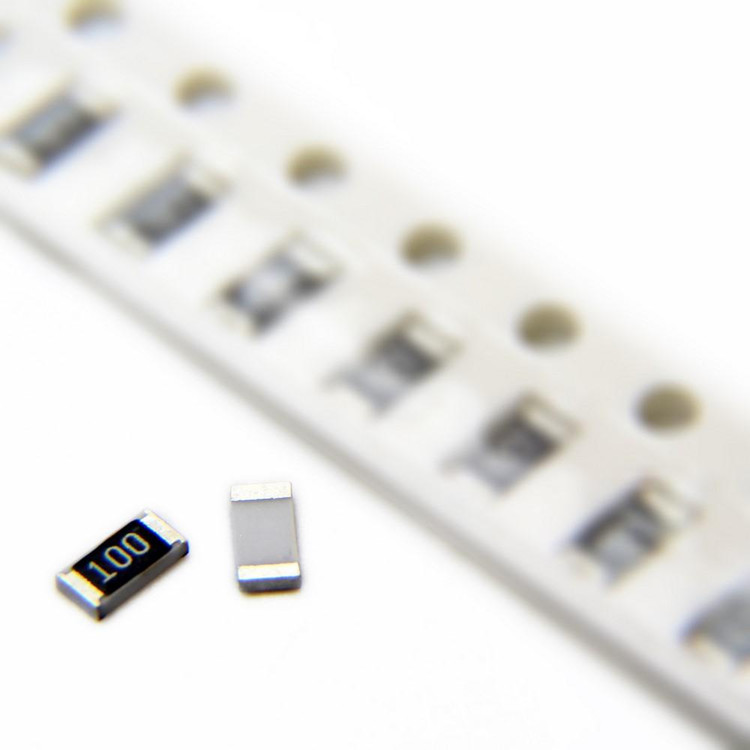

مقاومت 0.1 اهم 0.1ohm smd 5% 1206

مقاومت‌های SMD (Surface Mount Device) به دلیل اندازه کوچک، قابلیت نصب آسان و عملکرد قابل اعتماد، به طور گسترده در صنایع الکترونیکی مورد استفاده قرار می‌گیرند. مقاومت SMD 0.1 اهم با اندازه 1206 یکی از این قطعات پرکاربرد است که در مدارهای الکترونیکی برای کنترل جریان و تقسیم ولتاژ استفاده می‌شود. در این محتوا، به بررسی ویژگی‌های فنی، کاربردها و نکات مهم مربوط به این مقاومت می‌پردازیم.

ویژگی‌های فنی مقاومت SMD 0.1Ω 1206

1. مقدار مقاومت: 0.1 اهم (Ω)

   • این مقدار مقاومت بسیار پایین است و معمولاً در مدارهایی استفاده می‌شود که نیاز به اندازه‌گیری جریان یا محافظت در برابر اضافه جریان دارند.

2. سایز: 1206

   • ابعاد این مقاومت 3.2mm x 1.6mm است که آن را برای استفاده در بردهای مدار چاپی (PCB) با چگالی متوسط مناسب می‌کند.

3. تلرانس: معمولاً ±1% یا ±5%

   • تلرانس نشان‌دهنده دقت مقدار مقاومت است. برای مثال، مقاومت با تلرانس ±1% به این معنی است که مقدار واقعی مقاومت بین 0.099Ω تا 0.101Ω خواهد بود.

4. توان مجاز: 0.25 وات تا 0.5 وات

   • این مقاومت قادر به تحمل توان‌های مختلفی است که بسته به نوع و مدل آن متفاوت است. انتخاب توان مناسب به شرایط کاری مدار بستگی دارد.

5. ضریب دمایی (TCR): معمولاً ±100ppm/°C

   • این پارامتر نشان‌دهنده تغییرات مقدار مقاومت نسبت به تغییرات دما است. هرچه TCR پایین‌تر باشد، مقاومت در برابر تغییرات دما پایدارتر است.

6. جنس: سرامیکی با روکش فلزی

   • بدنه مقاومت از جنس سرامیک ساخته شده و با یک لایه فلزی پوشانده شده است که باعث افزایش دوام و عملکرد آن می‌شود.

کاربردهای مقاومت SMD 0.1Ω 1206

1. اندازه‌گیری جریان (شنت جریان):

   • از این مقاومت به عنوان شنت (Shunt) در مدارهای اندازه‌گیری جریان استفاده می‌شود. با اندازه‌گیری ولتاژ دو سر مقاومت، می‌توان جریان عبوری را محاسبه کرد.

2. محافظت در برابر اضافه جریان:

   • در مدارهای قدرت، این مقاومت می‌تواند به عنوان یک عنصر محافظتی در برابر اضافه جریان عمل کند.

3. مدارهای کنترل موتور:

   • در درایورهای موتور و مدارهای کنترل سرعت، از این مقاومت برای نظارت بر جریان موتور استفاده می‌شود.

4. منابع تغذیه (SMPS):

   • در منابع تغذیه سوئیچینگ، این مقاومت برای نظارت بر جریان خروجی و محافظت از مدار به کار می‌رود.

5. مدارهای الکترونیکی عمومی:

   • در انواع مدارهای آنالوگ و دیجیتال، این مقاومت برای تقسیم ولتاژ یا محدود کردن جریان استفاده می‌شود.

نکات مهم در انتخاب و استفاده

1. توان مجاز:

   • اطمینان حاصل کنید که توان مجاز مقاومت با شرایط کاری مدار شما مطابقت دارد. در غیر این صورت، مقاومت ممکن است آسیب ببیند.

2. تلرانس:

   • برای کاربردهای دقیق، مانند اندازه‌گیری جریان، از مقاومت‌هایی با تلرانس پایین (±1%) استفاده کنید.

3. نصب صحیح:

   • از روش‌های صحیح لحیم‌کاری برای نصب مقاومت SMD استفاده کنید تا از آسیب دیدن قطعه جلوگیری شود.

4. تغییرات دمایی:

   • در محیط‌هایی با تغییرات دمایی شدید، به ضریب دمایی (TCR) مقاومت توجه کنید.

سوالات متداول (FAQ)

1. مقاومت SMD 0.1Ω 1206 برای چه کاربردهایی مناسب است؟

   • این مقاومت برای اندازه‌گیری جریان (شنت)، محافظت در برابر اضافه جریان، مدارهای کنترل موتور و منابع تغذیه سوئیچینگ مناسب است.

2. تلرانس مقاومت به چه معناست و چرا مهم است؟

   • تلرانس نشان‌دهنده دقت مقدار مقاومت است. برای مثال، مقاومت با تلرانس ±1% به این معنی است که مقدار واقعی آن می‌تواند تا 1% با مقدار اسمی (0.1Ω) تفاوت داشته باشد. این پارامتر در کاربردهای دقیق مانند اندازه‌گیری جریان بسیار مهم است.

3. چگونه می‌توانم توان مجاز مقاومت را محاسبه کنم؟

   • توان مجاز مقاومت با استفاده از فرمول P=I2×RP=I2×R محاسبه می‌شود، که در آن II جریان عبوری و RR مقدار مقاومت است. اطمینان حاصل کنید که توان محاسبه‌شده از توان مجاز مقاومت کمتر باشد.
