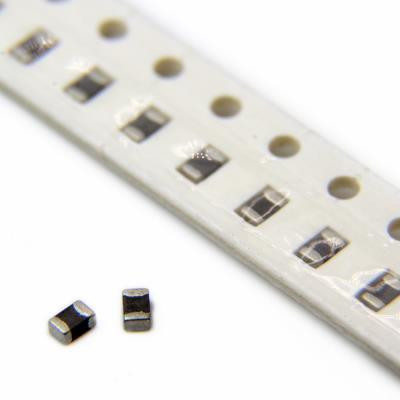

مقاومت 0.47 اهم 0.47ohm smd 5% 0805

مقاومت‌های SMD (Surface Mount Device) به دلیل کوچکی اندازه و قابلیت نصب آسان روی بردهای مدار چاپی (PCB)، در صنایع الکترونیکی بسیار پرکاربرد هستند. مقاومت SMD 0.47 اهم با اندازه 0805 یکی از این قطعات پراستفاده است که در مدارهای الکترونیکی برای کنترل جریان و ولتاژ به کار می‌رود. در ادامه به بررسی ویژگی‌های فنی و کاربردهای این مقاومت می‌پردازیم.

ویژگی‌های فنی مقاومت SMD 0.47 اهم (0.47Ω) 0805

1. مقدار مقاومت (Resistance Value):
   این مقاومت دارای مقدار مقاومتی 0.47 اهم است که برای کاربردهایی با جریان نسبتاً بالا مناسب است.

2. اندازه (Package Size):
   اندازه این مقاومت 0805 است که به معنای ابعاد 0.08 اینچ در 0.05 اینچ (2.0 میلی‌متر در 1.25 میلی‌متر) می‌باشد. این اندازه تعادل خوبی بین فضای اشغالی و قابلیت تحمل توان ارائه می‌دهد.

3. توان مجاز (Power Rating):
   مقاومت‌های 0805 معمولاً توان مجازی در حدود 0.125 وات (1/8 وات) دارند. این مقدار برای اکثر کاربردهای عمومی کافی است.

4. تلرانس (Tolerance):
   تلرانس این مقاومت معمولاً ±1% یا ±5% است که دقت مناسبی برای کنترل جریان و ولتاژ در مدارهای الکترونیکی فراهم می‌کند.

5. ضریب دمایی (Temperature Coefficient):
   ضریب دمایی این مقاومت‌ها معمولاً در محدوده ±100 ppm/°C تا ±200 ppm/°C است که نشان‌دهنده تغییرات کم مقاومت در برابر دماهای مختلف است.

6. جنس و ساختار:
   این مقاومت‌ها از مواد سرامیکی و فلزی ساخته شده‌اند که باعث پایداری و دوام بالا در شرایط مختلف محیطی می‌شود.

کاربردهای مقاومت SMD 0.47 اهم 0805

1. مدارهای کنترل جریان:
   این مقاومت در مدارهایی که نیاز به محدود کردن جریان دارند، مانند مدارهای LED، موتورهای DC و درایورهای قدرت، استفاده می‌شود.

2. فیلترهای EMI/RFI:
   در مدارهای فیلتراسیون برای کاهش نویز و تداخل الکترومغناطیسی (EMI) و فرکانس رادیویی (RFI) به کار می‌رود.

3. مدارهای شارژ و دشارژ:
   در مدارهای مرتبط با باتری‌ها و منابع تغذیه، این مقاومت برای کنترل جریان شارژ و دشارژ استفاده می‌شود.

4. مدارهای سنسور:
   در برخی از مدارهای سنسوری، این مقاومت برای تنظیم جریان یا ایجاد ولتاژ مرجع به کار می‌رود.

مزایای استفاده از مقاومت SMD 0.47 اهم 0805

• کوچکی اندازه:
  اندازه کوچک این مقاومت باعث صرفه‌جویی در فضای برد مدار چاپی می‌شود.

• قابلیت نصب آسان:
  به دلیل ساختار SMD، نصب آن با استفاده از ماشین‌های اتوماتیک یا دستی به راحتی انجام می‌شود.

• پایداری بالا:
  مواد به کار رفته در ساخت این مقاومت، پایداری بالایی در برابر تغییرات دما و رطوبت ایجاد می‌کند.

• هزینه مناسب:
  این مقاومت‌ها به دلیل تولید انبوه، قیمت مناسبی دارند و برای پروژه‌های الکترونیکی مقرون‌به‌صرفه هستند.

سوالات متداول (FAQ)

1. آیا می‌توان از این مقاومت در مدارهای با جریان بالا استفاده کرد؟
   بله، اما باید به توان مجاز مقاومت توجه کرد. برای جریان‌های بالا، ممکن است نیاز به استفاده از مقاومت‌های با توان بالاتر یا موازی کردن چند مقاومت باشد.

2. تفاوت مقاومت‌های 0805 با اندازه‌های دیگر چیست؟
   مقاومت‌های 0805 اندازه‌ای متوسط دارند و تعادل خوبی بین فضای اشغالی و توان مجاز ارائه می‌دهند. اندازه‌های کوچک‌تر مانند 0603 فضای کمتری اشغال می‌کنند اما توان کمتری دارند، در حالی که اندازه‌های بزرگ‌تر مانند 1206 توان بیشتری تحمل می‌کنند.

3. آیا این مقاومت برای کاربردهای فرکانس بالا مناسب است؟
   بله، مقاومت‌های SMD به دلیل ساختار کوچک و کم‌القا بودن، برای کاربردهای فرکانس بالا مناسب هستند. اما برای فرکانس‌های بسیار بالا، ممکن است نیاز به مقاومت‌های با مشخصات ویژه‌تر باشد.
