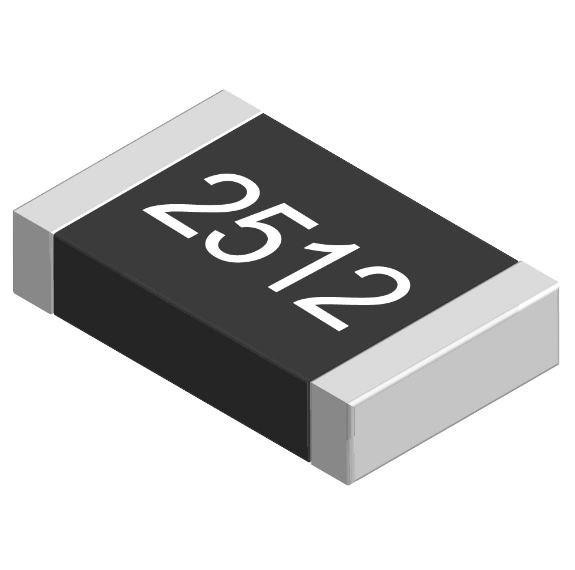

مقاومت شنت 0.022 اهم SHUNT RESISTOR 0.022ohm 1W 2512

مقاومت شنت 0.022 اهم ۱ وات با اندازه‌ی 2512 یک قطعه الکترونیکی پرکاربرد در مدارهای اندازه‌گیری جریان است. این مقاومت با دقت بالا و توان قابل توجه، برای اندازه‌گیری جریان‌های نسبتاً بالا در مدارها استفاده می‌شود. مقاومت‌های شنت به‌طور کلی برای ایجاد یک افت ولتاژ کوچک و متناسب با جریان عبوری طراحی می‌شوند، که این ولتاژ قابل اندازه‌گیری توسط ابزارهای دقیق مانند آمپرمترها یا ADC (مبدل‌های آنالوگ به دیجیتال) است.

ویژگی‌های کلیدی:

• مقدار مقاومت: 0.022 اهم (22 میلی‌اهم)

• توان نامی: ۱ وات

• سایز: 2512 (6.4mm x 3.2mm)

• کاربرد اصلی: اندازه‌گیری جریان در مدارهای الکترونیکی

• دقت بالا: مناسب برای اندازه‌گیری‌های دقیق جریان

• پکیج سطحی (SMD): نصب آسان بر روی بردهای مدار چاپی (PCB)

کاربردها:

1. اندازه‌گیری جریان: در مدارهای قدرت و کنترل، برای مانیتورینگ جریان عبوری از بارها.

2. محافظت از مدار: در سیستم‌های حفاظتی برای تشخیص اضافه‌جریان و جلوگیری از آسیب به قطعات.

3. کنترل موتور: در درایورهای موتور برای اندازه‌گیری جریان موتور و اعمال کنترل دقیق.

4. منابع تغذیه: در منابع تغذیه سوئیچینگ برای نظارت بر جریان خروجی.

مزایا:

• پایداری حرارتی: با توجه به توان ۱ وات، این مقاومت قادر به تحمل جریان‌های نسبتاً بالا بدون گرمایش بیش از حد است.

• دقت بالا: مقدار مقاومت پایین (0.022 اهم) باعث ایجاد افت ولتاژ ناچیز و کاهش اتلاف انرژی می‌شود.

• ابعاد کوچک: اندازه 2512 آن را برای استفاده در بردهای فشرده و کم‌جا ایده‌آل می‌کند.

محدودیت‌ها:

• توان محدود: با توان ۱ وات، این مقاومت برای جریان‌های بسیار بالا مناسب نیست و ممکن است نیاز به خنک‌کاری داشته باشد.

• حساسیت به نویز: به دلیل مقدار مقاومت پایین، ممکن است در محیط‌های پرنویز نیاز به فیلتراسیون سیگنال باشد.

نکات فنی:

• ضریب دمایی (TCR): معمولاً مقاومت‌های شنت دارای ضریب دمایی پایینی هستند تا دقت اندازه‌گیری در دماهای مختلف حفظ شود.

• ولتاژ افت: با جریان ۱ آمپر، ولتاژ افت روی مقاومت حدود 22 میلی‌ولت خواهد بود.

سوالات متداول (FAQ):

1. مقاومت شنت 0.022 اهم ۱ وات برای چه جریان‌هایی مناسب است؟

   • با توجه به توان ۱ وات و مقدار مقاومت 0.022 اهم، این مقاومت می‌تواند جریان‌های تا حدود 6.7 آمپر را تحمل کند (با استفاده از فرمول P = I²R). اما برای کاربردهای طولانی‌مدت، بهتر است جریان کم‌تری استفاده شود تا از گرمایش بیش از حد جلوگیری شود.

2. آیا این مقاومت برای اندازه‌گیری جریان‌های AC مناسب است؟

   • بله، این مقاومت می‌تواند برای اندازه‌گیری جریان‌های AC نیز استفاده شود، اما باید توجه داشت که در فرکانس‌های بالا، اثرات القایی ممکن است بر دقت اندازه‌گیری تأثیر بگذارند.

3. چگونه می‌توان از گرمایش بیش از حد این مقاومت جلوگیری کرد؟

   • برای جلوگیری از گرمایش بیش از حد، می‌توان از هیت‌سینک یا خنک‌کننده‌های مناسب استفاده کرد. همچنین، بهتر است جریان عبوری از مقاومت به‌طور مداوم نزدیک به حداکثر مقدار مجاز نباشد تا از افزایش دقت و طول عمر قطعه اطمینان حاصل شود.
