مقاومت شنت 0.5اهم 1وات SHUNT RESISTOR 0.5ohm 1W 2512

SHUNT RESISTOR 0.5R 1W 2512
برند:CHINA
ندارد - کالای اصل 🏅
5,500
توضیحات

نام قطعه: مقاومت شنت 0.5اهم 1وات SHUNT RESISTOR 0.5R (2512) 1W
نام کارخانه‌ای: 0.5R (2512)
برند: Uniroyal Electronics Industry Co
پکیج: 2512 (6332)
حداقل: 4 عدد
عنوان گروه: Thick Film Resistors - SMD
دیتاشیت: SHUNT RESISTOR 0.5R (2512) 1W
توضیحات:مقاومت شنت 0.5 اهم سایز Watt Wirewound Surface Mount Power ; 0.5 ohm , (2512)

نقد و بررسی

مقاومت شنت 0.5 اهم 1 وات با اندازه‌ی 2512 یکی از قطعات الکترونیکی پرکاربرد در مدارهای اندازه‌گیری جریان است. این مقاومت به‌طور خاص برای اندازه‌گیری جریان‌های بالا با دقت مناسب طراحی شده است. با توجه به مقدار مقاومت پایین (0.5 اهم) و توان تحمل 1 وات، این قطعه می‌تواند در کاربردهایی مانند سیستم‌های مدیریت باتری، کنترل موتور، و مدارهای قدرت مورد استفاده قرار گیرد.

مشخصات فنی:

  • مقدار مقاومت (Resistance): 0.5 اهم

  • توان (Power Rating): 1 وات

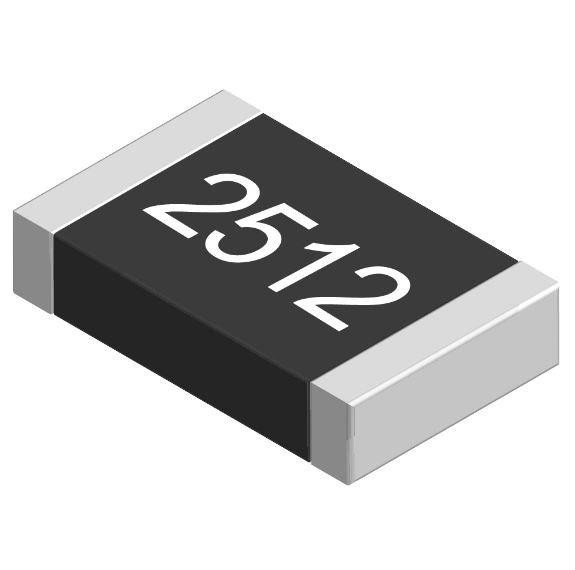

  • اندازه (Package): 2512 (6.3mm x 3.2mm)

  • تلرانس (Tolerance): معمولاً ±1% یا ±5% (بسته به مدل)

  • ضریب دمایی (Temperature Coefficient): معمولاً ±50 ppm/°C تا ±200 ppm/°C

  • جنس مقاومت: معمولاً از آلیاژهای فلزی با ضریب دمایی پایین ساخته می‌شود تا دقت اندازه‌گیری را افزایش دهد.

  • کاربردهای اصلی: اندازه‌گیری جریان، محافظت از مدار، کنترل جریان در سیستم‌های قدرت.

مزایا:

  1. دقت بالا: مقاومت‌های شنت به‌طور خاص برای اندازه‌گیری جریان با دقت بالا طراحی شده‌اند.

  2. توان تحمل مناسب: با توان 1 وات، این مقاومت می‌تواند جریان‌های نسبتاً بالا را تحمل کند.

  3. اندازه کوچک: با ابعاد 2512، این مقاومت برای استفاده در مدارهای فشرده و کوچک ایده‌آل است.

  4. پایداری دمایی: با ضریب دمایی پایین، این مقاومت در دماهای مختلف عملکرد پایدار دارد.

کاربردها:

  • سیستم‌های مدیریت باتری (BMS): برای اندازه‌گیری جریان شارژ و دشارژ باتری.

  • کنترل موتور: برای نظارت بر جریان موتور در سیستم‌های رباتیک و صنعتی.

  • مدارهای قدرت: برای محافظت از مدار در برابر جریان‌های اضافی.

  • مبدل‌های DC-DC: برای اندازه‌گیری جریان در مبدل‌های قدرت.

نکات مهم در انتخاب و استفاده:

  • محاسبه توان: اطمینان حاصل کنید که توان مقاومت شنت متناسب با جریان عبوری از آن باشد. برای مثال، اگر جریان عبوری 1 آمپر باشد، توان تلف شده در مقاومت شنت 0.5 اهمی برابر با �=�2×�=12×0.5=0.5P=I2×R=12×0.5=0.5 وات خواهد بود که در محدوده توان تحمل مقاومت (1 وات) قرار دارد.

  • خنک‌کاری: در جریان‌های بالا، ممکن است مقاومت شنت گرم شود، بنابراین بهتر است از روش‌های خنک‌کاری مناسب استفاده شود.

  • اتصال صحیح: مقاومت‌های شنت باید به‌طور صحیح و با دقت بالا در مدار نصب شوند تا از خطا در اندازه‌گیری جلوگیری شود.

سوالات متداول (FAQ):

  1. مقاومت شنت چیست و چه کاربردی دارد؟
    مقاومت شنت یک مقاومت با مقدار بسیار کم (معمولاً زیر 1 اهم) است که برای اندازه‌گیری جریان در مدار استفاده می‌شود. با اندازه‌گیری ولتاژ دو سر مقاومت شنت و استفاده از قانون اهم (�=�×�V=I×R)، جریان عبوری از مدار محاسبه می‌شود.

  2. چگونه مقاومت شنت مناسب را انتخاب کنم؟
    برای انتخاب مقاومت شنت مناسب، باید به دو عامل اصلی توجه کنید:

    • مقدار مقاومت: باید متناسب با جریان مورد نظر باشد تا ولتاژ دو سر مقاومت در محدوده قابل اندازه‌گیری باشد.

    • توان تحمل: باید توان مقاومت شنت بیشتر از توان تلف شده در آن باشد تا از آسیب دیدن مقاومت جلوگیری شود.

  3. آیا مقاومت شنت می‌تواند در جریان‌های بالا استفاده شود؟
    بله، اما باید به توان تحمل مقاومت و گرمایش آن توجه کرد. برای جریان‌های بسیار بالا، ممکن است نیاز به استفاده از مقاومت‌های شنت با توان بالاتر یا روش‌های خنک‌کاری اضافی باشد. همچنین، می‌توان از چند مقاومت شنت به‌صورت موازی استفاده کرد تا توان تلف شده بین آن‌ها تقسیم شود.
