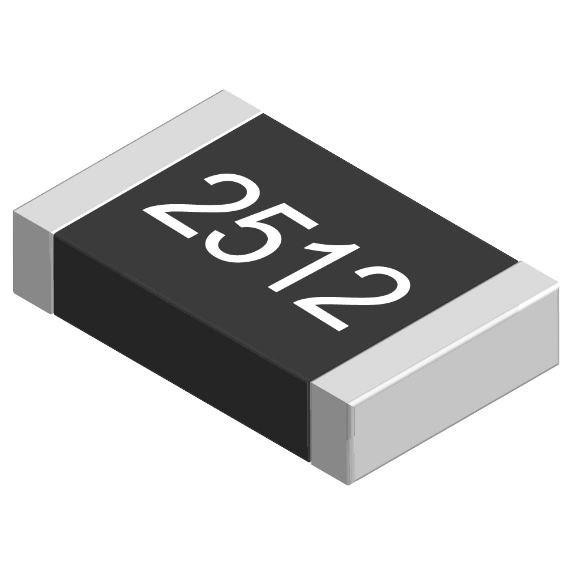

مقاومت شنت 0.047 اهم 1وات 1درصد SHUNT RESISTOR 0.047ohm 1W 1%

شنت مقاومت (Shunt Resistor) با مقدار 0.047 اهم، توان 1 وات و دقت 1%، یکی از قطعات پرکاربرد در مدارهای الکترونیکی برای اندازه‌گیری جریان است. این مقاومت با ایجاد یک افت ولتاژ بسیار کوچک در مسیر جریان، امکان محاسبه‌ی دقیق جریان عبوری را فراهم می‌کند. دقت بالا (1%) و توان قابل توجه (1 وات) این شنت مقاومت، آن را به گزینه‌ای ایده‌آل برای استفاده در سیستم‌های اندازه‌گیری دقیق و کنترل جریان تبدیل کرده است.

ویژگی‌های کلیدی:

• مقدار مقاومت: 0.047 اهم

• توان نامی: 1 وات

• دقت: 1%

• کاربرد اصلی: اندازه‌گیری جریان در مدارهای الکترونیکی

• جنس: معمولاً از آلیاژهای فلزی با ضریب دمایی پایین ساخته می‌شود.

• ولتاژ افت: بسیار کم (متناسب با جریان عبوری)

کاربردها:

1. سیستم‌های اندازه‌گیری جریان: در آمپرمترها و مدارهای نظارت بر جریان.

2. کنترل جریان در منابع تغذیه: برای محافظت و نظارت بر جریان خروجی.

3. مدارهای شارژ باتری: برای اندازه‌گیری دقیق جریان شارژ و دشارژ.

4. صنعت خودرو: در سیستم‌های مدیریت باتری و موتورهای الکتریکی.

5. الکترونیک قدرت: در اینورترها، مبدل‌ها و درایورهای موتور.

مزایا:

• دقت بالا: با تلرانس 1%، اندازه‌گیری جریان با خطای بسیار کم انجام می‌شود.

• توان مناسب: توان 1 وات امکان استفاده در مدارهای با جریان نسبتاً بالا را فراهم می‌کند.

• پایداری حرارتی: جنس مقاومت به گونه‌ای است که در برابر تغییرات دما مقاومت خوبی از خود نشان می‌دهد.

• قیمت مقرون به صرفه: با توجه به دقت و توان، این شنت مقاومت گزینه‌ای اقتصادی است.

نکات فنی:

• محاسبه جریان: با استفاده از قانون اهم (V = I * R)، جریان عبوری از رابطه‌ی I = V / 0.047 محاسبه می‌شود.

• افت ولتاژ: برای جریان‌های بالا، افت ولتاژ ناچیز است، اما برای اندازه‌گیری دقیق، باید در نظر گرفته شود.

• اتصال به مدار: این مقاومت به صورت سری در مسیر جریان قرار می‌گیرد.

سه سوال متداول (FAQ):

1. چگونه می‌توان جریان عبوری را با استفاده از این شنت مقاومت محاسبه کرد؟
   با اندازه‌گیری ولتاژ دو سر مقاومت و استفاده از فرمول I = V / R (که در اینجا R = 0.047 اهم است)، جریان عبوری محاسبه می‌شود.

2. آیا این شنت مقاومت برای جریان‌های بالا مناسب است؟
   بله، با توجه به توان 1 وات، این مقاومت می‌تواند جریان‌هایی تا حدود 4.6 آمپر را تحمل کند (با استفاده از فرمول P = I² * R).

3. آیا دقت 1% برای اندازه‌گیری جریان کافی است؟
   بله، دقت 1% برای اکثر کاربردهای صنعتی و الکترونیکی کافی است، اما برای کاربردهای بسیار دقیق، ممکن است نیاز به مقاومت‌هایی با دقت بالاتر باشد.

این شنت مقاومت با مشخصات فنی ذکر شده، ابزاری ضروری برای طراحی‌های حرفه‌ای در حوزه‌ی الکترونیک و اندازه‌گیری جریان است.
