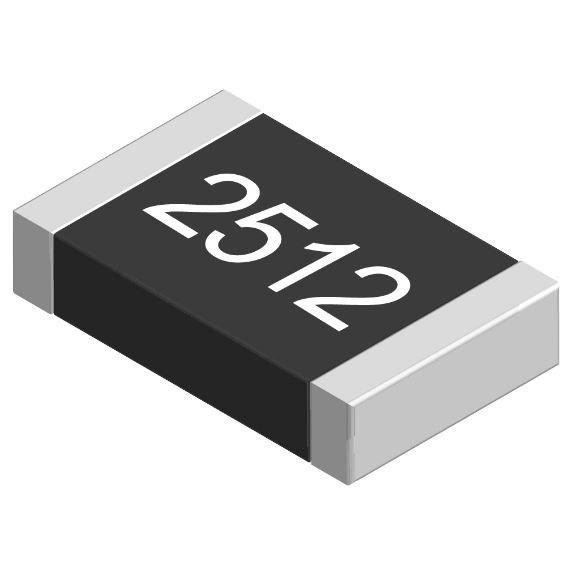

مقاومت شنت 0.01اهم SHUNT RESISTOR 0.01ohm 1W 2512

مقاومت شنت ۰٫۰۱ اهم ۱ وات با اندازه‌ی ۲۵۱۲ یک قطعه الکترونیکی پرکاربرد در مدارهای اندازه‌گیری جریان است. این مقاومت به‌طور خاص برای اندازه‌گیری جریان‌های بالا با دقت بالا طراحی شده است. با افت ولتاژ بسیار کم در دو سر مقاومت، این قطعه امکان محاسبه جریان عبوری از مدار را با استفاده از قانون اهم (V=IR) فراهم می‌کند.

کاربردهای اصلی:

• اندازه‌گیری جریان در سیستم‌های قدرت: در سیستم‌هایی مانند کنترل‌کننده‌های موتور، منابع تغذیه سوئیچینگ و اینورترها.

• محافظت از مدار: در مدارهایی که نیاز به نظارت بر جریان برای جلوگیری از اضافه‌بار وجود دارد.

• سیستم‌های باتری: برای مانیتورینگ جریان شارژ و دشارژ باتری‌ها.

• مدارهای الکترونیکی صنعتی: در تجهیزاتی مانند درایوهای صنعتی، سیستم‌های کنترل و اتوماسیون.

مشخصات فنی:

• مقدار مقاومت: ۰٫۰۱ اهم (۱۰ میلی‌اهم)

• توان مجاز: ۱ وات

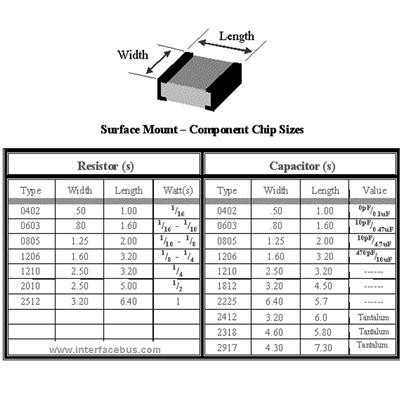

• اندازه بسته‌بندی: ۲۵۱۲ (۶٫۴mm x ۳٫۲mm)

• تلرانس مقاومت: معمولاً ±۱٪ یا ±۵٪ (بسته به مدل)

• ضریب دمایی (TCR): معمولاً پایین (به‌عنوان مثال ۵۰ ppm/°C) برای اطمینان از پایداری در دماهای مختلف.

• جنس: معمولاً از آلیاژهای فلزی با ضریب دمایی پایین مانند منگانین یا کنستانتان ساخته می‌شود.

مزایا:

• دقت بالا: با تلرانس پایین، اندازه‌گیری جریان را با دقت قابل توجهی انجام می‌دهد.

• پایداری حرارتی: ضریب دمایی پایین باعث می‌شود مقاومت در برابر تغییرات دما پایدار بماند.

• توان تحمل بالا: با توان ۱ وات، قابلیت تحمل جریان‌های نسبتاً بالا را دارد.

• اندازه کوچک: بسته‌بندی ۲۵۱۲ آن را برای استفاده در مدارهای فشرده ایده‌آل می‌کند.

نکات مهم در استفاده:

• اتصال صحیح: برای جلوگیری از خطا در اندازه‌گیری، اتصال مقاومت شنت باید به‌درستی انجام شود.

• مدیریت حرارتی: با توجه به توان ۱ وات، در جریان‌های بالا ممکن است مقاومت گرم شود، بنابراین تهویه مناسب ضروری است.

• محل نصب: بهتر است در نزدیکی نقطه‌ای که جریان اندازه‌گیری می‌شود نصب شود تا از تأثیر مقاومت سیم‌ها جلوگیری شود.

سؤالات متداول (FAQ):

۱. مقاومت شنت چیست و چگونه کار می‌کند؟

مقاومت شنت یک مقاومت با مقدار بسیار کم (معمولاً در حد میلی‌اهم) است که در مسیر جریان قرار می‌گیرد. با اندازه‌گیری ولتاژ دو سر آن و استفاده از قانون اهم (I = V/R)، جریان عبوری از مدار محاسبه می‌شود.

۲. چرا مقاومت شنت ۰٫۰۱ اهم ۱ وات برای اندازه‌گیری جریان مناسب است؟

این مقاومت به‌دلیل مقدار بسیار کم (۰٫۰۱ اهم) افت ولتاژ ناچیزی ایجاد می‌کند و با توان ۱ وات، قابلیت تحمل جریان‌های نسبتاً بالا را دارد. همچنین، اندازه کوچک آن (۲۵۱۲) استفاده از آن را در مدارهای فشرده آسان می‌کند.

۳. چگونه می‌توان از گرم شدن بیش از حد مقاومت شنت جلوگیری کرد؟

برای جلوگیری از گرم شدن بیش از حد، باید اطمینان حاصل کرد که جریان عبوری از مقاومت از حد مجاز آن تجاوز نکند. همچنین، استفاده از هیت‌سینک یا تهویه مناسب در محیط‌هایی با جریان‌های بالا توصیه می‌شود.
