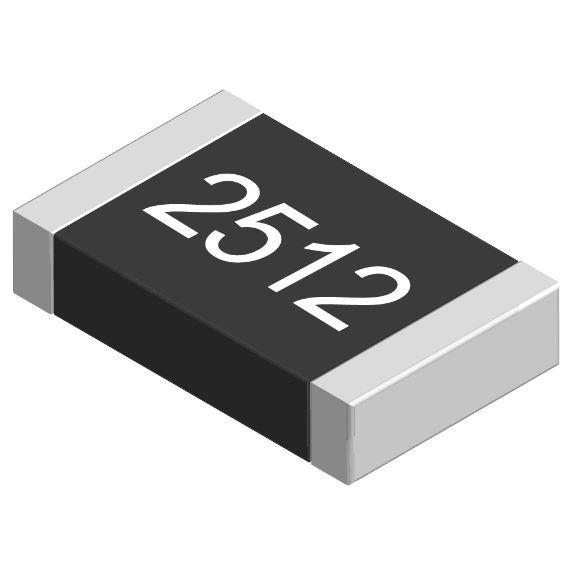

مقاومت شنت 0.015اهم 1وات SHUNT RESISTOR 0.015R 1W 2512

مقاومت شنت (Shunt Resistor) 0.015R 2512 1W یک قطعه الکترونیکی پرکاربرد در مدارهای اندازه‌گیری جریان است. این مقاومت با مقدار بسیار کم (0.015 اهم) و توان نامی 1 وات، برای اندازه‌گیری جریان‌های بالا با دقت مناسب طراحی شده‌است. ابعاد این مقاومت مطابق با استاندارد 2512 است که آن را برای استفاده در بردهای مدار چاپی (PCB) مناسب می‌کند.

کاربردها:

1. اندازه‌گیری جریان: در سیستم‌های قدرت، باتری‌ها، و منابع تغذیه برای مانیتورینگ جریان.

2. محافظت از مدار: در مدارهای الکترونیکی برای تشخیص اضافه‌بار و جلوگیری از آسیب به قطعات.

3. کنترل موتور: در درایورهای موتور برای اندازه‌گیری جریان موتور و کنترل دقیق عملکرد آن.

4. سیستم‌های انرژی خورشیدی: برای مانیتورینگ جریان در سیستم‌های فتوولتائیک.

مشخصات فنی:

• مقاومت اسمی: 0.015 اهم (15 میلی‌اهم)

• توان نامی: 1 وات

• تلرانس مقاومت: معمولاً ±1% یا ±5% (بسته به مدل)

• ابعاد: 2512 (6.4mm x 3.2mm)

• جنس: آلیاژهای فلزی با ضریب دمایی پایین (مانند منگانین یا کنستانتان) برای پایداری حرارتی.

• ولتاژ کاری: متناسب با جریان عبوری و توان نامی.

مزایا:

• دقت بالا: مناسب برای اندازه‌گیری جریان با خطای کم.

• پایداری حرارتی: مقاومت در برابر تغییرات دما.

• ابعاد کوچک: نصب آسان روی PCB.

• قیمت مقرون به صرفه: گزینه‌ای اقتصادی برای کاربردهای صنعتی.

نکات مهم در انتخاب و استفاده:

1. محاسبه توان مصرفی: اطمینان حاصل کنید که توان مصرفی شنت از 1 وات بیشتر نشود تا از آسیب به مقاومت جلوگیری شود.

2. خنک‌کاری: در جریان‌های بالا، ممکن است نیاز به هیت‌سینک یا خنک‌کاری اضافی باشد.

3. اتصال صحیح: اتصال دقیق و محکم برای کاهش خطاهای اندازه‌گیری ضروری است.

سوالات متداول (FAQ)

1. شنت مقاومتی 0.015R 2512 1W برای چه جریان‌هایی مناسب است؟
   با توجه به توان نامی 1 وات و مقاومت 0.015 اهم، این شنت می‌تواند جریان‌هایی تا حدود 8 آمپر را تحمل کند (با استفاده از فرمول P = I²R). برای جریان‌های بالاتر، باید از شنت‌های با توان بالاتر استفاده کرد.

2. آیا می‌توان از این شنت در سیستم‌های با فرکانس بالا استفاده کرد؟
   بله، اما باید به مشخصات القایی (inductance) شنت توجه کرد. در فرکانس‌های بالا، القاء parasitic می‌تواند بر دقت اندازه‌گیری تأثیر بگذارد.

3. تفاوت شنت مقاومتی با مقاومت‌های معمولی چیست؟
   شنت مقاومتی دارای مقدار مقاومت بسیار کم (در حد میلی‌اهم) و توان نامی بالا است، در حالی که مقاومت‌های معمولی برای محدود کردن جریان یا تقسیم ولتاژ استفاده می‌شوند و مقدار مقاومت بالاتری دارند.
