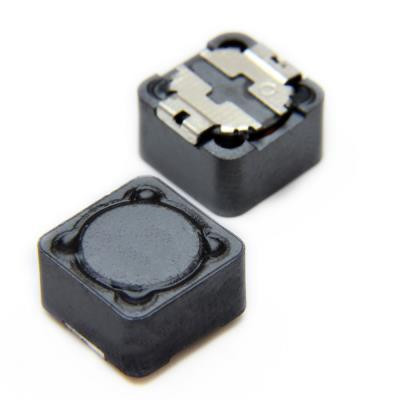

سلف 560میکروهانری RH127 560UH SMD

سلف SMD Power Inductor با مقدار اندوکتانس 560 میکروهانری (µH) و جریان مجاز 5.4 آمپر، یکی از قطعات کلیدی در طراحی مدارهای الکترونیکی مدرن است. این سلف به‌طور خاص برای کاربردهای قدرت (Power Applications) طراحی شده و به دلیل ساختار SMD (Surface Mount Device)، به‌راحتی روی بردهای چاپی (PCB) نصب می‌شود. این محصول برای استفاده در مبدل‌های DC-DC، مدارهای تغذیه‌ی سوئیچینگ، و سایر سیستم‌های الکترونیکی که نیاز به ذخیره‌ی انرژی مغناطیسی دارند، ایده‌آل است.

ویژگی‌های کلیدی:

1. اندوکتانس: 560 میکروهانری (µH) با تلرانس استاندارد (معمولاً ±20%).

2. جریان مجاز: 5.4 آمپر (Isat) که نشان‌دهنده‌ی حداکثر جریان بدون اشباع هسته است.

3. ساختار SMD: مناسب برای مونتاژ سطحی روی بردهای چاپی (PCB).

4. هسته‌ی فرومغناطیسی: استفاده از مواد با کیفیت بالا برای کاهش تلفات و افزایش بازده.

5. دمای کاری: معمولاً در محدوده‌ی -40°C تا +85°C، که امکان استفاده در شرایط سخت را فراهم می‌کند.

6. مقاومت سری معادل (ESR): پایین، که باعث کاهش تلفات حرارتی و افزایش بازده می‌شود.

کاربردها:

• مبدل‌های DC-DC: در مدارهای باک (Buck)، بوست (Boost)، و باک-بوست (Buck-Boost).

• مدارهای تغذیه‌ی سوئیچینگ: برای فیلتر کردن نویز و بهبود کیفیت ولتاژ خروجی.

• سیستم‌های LED: در درایورهای LED برای تنظیم جریان.

• پاور بانک‌ها و شارژرهای قابل حمل: برای مدیریت انرژی و افزایش بازده.

• سیستم‌های ارتباطی و شبکه: در فیلترهای EMI/RFI.

مزایا:

• کاهش اندازه‌ی مدار: به دلیل ساختار SMD، فضای کمتری روی برد اشغال می‌کند.

• بازده بالا: با توجه به مقاومت سری معادل (ESR) پایین، تلفات حرارتی کاهش می‌یابد.

• قابلیت اطمینان: طراحی مقاوم برای کاربردهای صنعتی و خودرویی.

• نصب آسان: سازگار با فرآیندهای مونتاژ مدرن.

نکات فنی:

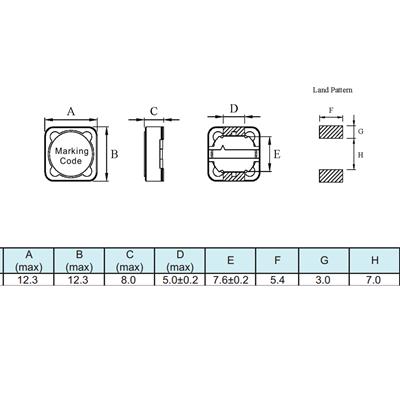

• اندازه‌ی فیزیکی: بسته به مدل، ابعاد معمولاً در محدوده‌ی 10x10mm تا 12x12mm است.

• پکیج‌های موجود: معمولاً در رول‌های استاندارد برای استفاده در خطوط تولید انبوه ارائه می‌شود.

سوالات متداول (FAQ):

1. سلف 560µH 5.4A در چه فرکانس‌هایی کاربرد دارد؟

   • این سلف معمولاً در فرکانس‌های کاری بین 100kHz تا 1MHz استفاده می‌شود و برای کاربردهای سوئیچینگ با فرکانس متوسط ایده‌آل است.

2. آیا این سلف برای کاربردهای خودرویی مناسب است؟

   • بله، با توجه به محدوده‌ی دمایی گسترده و ساختار مقاوم، این سلف برای کاربردهای خودرویی که نیاز به قابلیت اطمینان بالا دارند، مناسب است.

3. چگونه می‌توانم از اشباع سلف جلوگیری کنم؟

   • برای جلوگیری از اشباع، باید اطمینان حاصل کنید که جریان عبوری از سلف از مقدار جریان مجاز (5.4A) تجاوز نکند. همچنین، انتخاب سلف با جریان اشباع بالاتر در صورت نیاز، توصیه می‌شود.
