نوع ترانزیستور: NPN (بیپایه، ژرمانیوم-سیلیکونی)
پکیج: SOT-89
ولتاژ کلکتور-امیتر: 30 ولت
توان اتلاف (P_C): 0.9 وات (در دمای 25 درجه سانتیگراد)

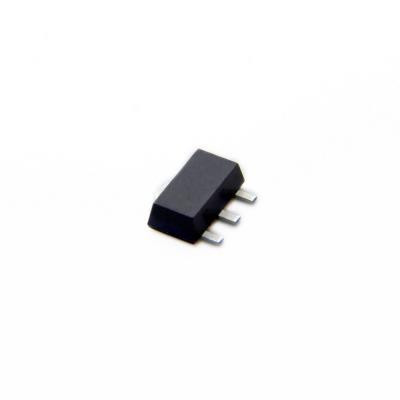

ترانزیستور 2SD882 نوع NPN پکیج SOT-89
2SD882 30V 3A 12W
برند:Jiangsu Qinheng Co
ندارد - کالای مشابه اصل ©️
مشخصات
نوع ترانزیستور
NPN (بیپایه، ژرمانیوم-سیلیکونی)
پکیج
SOT-89
ولتاژ کلکتور-امیتر
30 ولت
توان اتلاف (P_C)
0.9 وات (در دمای 25 درجه سانتیگراد)
فرکانس انتقال (f_T)
120 مگاهرتز
جریان کلکتور مداوم (I_C)
3 آمپر
برند
Jiangsu Qinheng Co
بهره جریان (h_FE)
70 تا 240 (بسته به شرایط)
پینآوت
کلکتور (C)، بیس (B)، امیتر (E) – مطابق استاندارد SOT-89
توضیحات
نام قطعه: ترانزیستور 30ولت 3آمپر 12وات D882 30V 3A 12W
نام کارخانهای: D882
تعداد در بسته: 1000 عدد
برند: Jiangsu Qinheng Co
پکیج: SOT-89
تعداد کانال 1 کانال
منفی یا مثبت NPN قطب
ولتاژ کلکتور-امیتر 30 ولت
جریان کلکتور 3 آمپر
فرکانس 100 مگا هرتز
اتلاف قدرت 12 وات
نوع نصب روی برد Through Hole
حداقل دمای عملیاتی -55 درجه سانتیگراد
حداکثر دمای عملیاتی 150 درجه سانتیگراد
حداقل: 5 عدد
عنوان گروه: Bipolar Transistors - BJT
توضیحات: NPN-LO-SAT 30V,3A,12W,100 mhz Silicon Npn Meduim Planar Transistor ; Audio Frequency Power Amplifier, Nf/S-L, Lo-Sat, 30V, 3A, 12W
Number of Channels 1 Channel
Polarity NPN Type
Collector Emitter Voltage (VCEO) 30 V
DC Collector Current 3 A
Gain Bandwidth Product (fT) 100 MHz
Power Dissipation 12 W
Mounting Style Through Hole
Minimum Operating Temperature -55 C°
Maximum Operating Temperature 150 C°
Brand Jiangsu Qinheng Co
Package SOT-89
نقد و بررسی
ترانزیستور 2SD882 نوع NPN پکیج SOT-89: مشخصات کامل، کاربردها و راهنمای انتخاب
در دنیای الکترونیک، ترانزیستور 2SD882 به عنوان یکی از محبوبترین قطعات NPN شناخته میشود که با پکیج SOT-89، گزینهای ایدهآل برای طراحیهای فشرده و SMD است. اگر به دنبال مشخصات ترانزیستور 2SD882، دیتاشیت 2SD882 یا کاربرد ترانزیستور 2SD882 NPN هستید، این مقاله جامع به شما کمک میکند تا اطلاعات دقیق و حرفهای را دریافت کنید. ترانزیستور NPN 2SD882 پکیج SOT-89 با ویژگیهای منحصربهفرد خود، در پروژههای متنوع الکترونیکی از سوئیچینگ تا تقویت سیگنال، عملکردی قابل اعتماد ارائه میدهد.
مشخصات فنی ترانزیستور 2SD882 نوع NPN پکیج SOT-89
ترانزیستور 2SD882 از خانواده BJTهای قدرت متوسط است و در پکیج SOT-89 (SMD) عرضه میشود که ابعاد کوچک آن (حدود 4.5x2.5 میلیمتر) را برای بردهای الکترونیکی مدرن مناسب میسازد. بر اساس دیتاشیت 2SD882، مشخصات کلیدی این قطعه عبارتند از:
- نوع ترانزیستور: NPN (بیپایه، ژرمانیوم-سیلیکونی)
- ولتاژ کلکتور-امیتر (V_CEO): 30 ولت
- جریان کلکتور مداوم (I_C): 3 آمپر
- توان اتلاف (P_C): 0.9 وات (در دمای 25 درجه سانتیگراد)
- فرکانس انتقال (f_T): 120 مگاهرتز
- بهره جریان (h_FE): 70 تا 240 (بسته به شرایط)

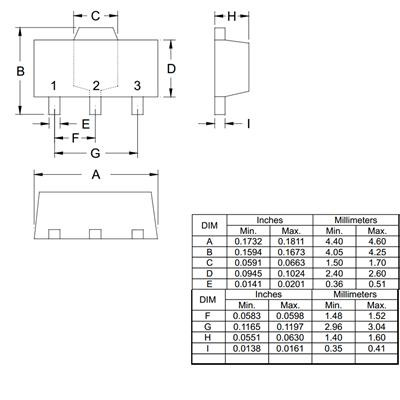

- پینآوت: کلکتور (C)، بیس (B)، امیتر (E) – مطابق استاندارد SOT-89
این مشخصات، ترانزیستور 2SD882 SMD را به گزینهای کارآمد برای مدارهایی با محدودیت فضا تبدیل میکند. برای دانلود دیتاشیت کامل ترانزیستور 2SD882، میتوانید به منابع معتبر الکترونیکی مراجعه کنید تا جزئیات دقیقتر مانند منحنیهای عملکرد و پارامترهای حرارتی را بررسی نمایید.
کاربردهای ترانزیستور 2SD882 NPN در پروژههای الکترونیکی
کاربرد ترانزیستور 2SD882 بسیار گسترده است و این قطعه به دلیل بهره بالا و ولتاژ اشباع پایین، در مدارات مختلف الکترونیکی مورد استفاده قرار میگیرد. برخی از اصلیترین کاربردها عبارتند از:
- مبدلهای DC-DC: در سوئیچینگ رگولاتورها برای تبدیل ولتاژ، جایی که ترانزیستور 2SD882 پکیج SOT-89 با سرعت سوئیچینگ مناسب، کارایی بالایی نشان میدهد.
- راهاندازی رله و درایورها: برای کنترل بارهای القایی مانند رلهها، موتورها و LEDهای پرقدرت.
- تقویتکنندههای صوتی (آمپلیفایر): در مدارهای صوتی کمقدرت، جایی که خطی بودن و بهره جریان ترانزیستور NPN 2SD882 سیگنال را بدون اعوجاج تقویت میکند.
- رگولاتورهای ولتاژ: به عنوان عنصر کلیدی در مدارهای تنظیم ولتاژ ثابت.
- سوئیچینگ عمومی: در پروژههای DIY و بردهای PCB فشرده برای کلیدزنی سریع.
با توجه به پکیج SOT-89، این ترانزیستور برای طراحیهای سطحی (SMD) ایدهآل است و در دستگاههای قابل حمل مانند شارژرها، سنسورها و ماژولهای IoT کاربرد دارد. انتخاب ترانزیستور 2SD882 در این سناریوها، تعادل مناسبی بین عملکرد و اندازه فراهم میکند.
مزایای استفاده از ترانزیستور 2SD882 نوع NPN پکیج SOT-89
چرا ترانزیستور 2SD882 SMD را انتخاب کنیم؟ این قطعه با ویژگیهایی مانند مقاومت حرارتی عالی (تا 150 درجه سانتیگراد) و جریان اشباع پایین، دوام بالایی در شرایط عملیاتی سخت ارائه میدهد. علاوه بر این، سازگاری با فرآیندهای لحیمکاری SMD، زمان مونتاژ را کاهش میدهد و هزینههای تولید را بهینه میسازد. اگر به دنبال جایگزینی برای ترانزیستورهای مشابه مانند 2N4401 هستید، ترانزیستور 2SD882 با توان بالاتر و پکیج کوچکتر، برتری قابل توجهی دارد.
پیشنهاد برای خرید ترانزیستور 2SD882
برای تهیه ترانزیستور 2SD882 نوع NPN پکیج SOT-89 با کیفیت اورجینال، سایت e366.ir را به عنوان منبع معتبر خرید توصیه میکنیم. این فروشگاه آنلاین، تنوع کاملی از قطعات الکترونیکی مانند ترانزیستور 2SD882 را با ارسال سریع و پشتیبانی فنی ارائه میدهد. با جستجوی "خرید ترانزیستور 2SD882" در e366.ir، میتوانید به راحتی قطعه مورد نیاز خود را پیدا کنید.
سؤالات متداول (FAQ) در مورد ترانزیستور 2SD882
1. ترانزیستور 2SD882 چیست و چه تفاوتی با پکیجهای دیگر دارد؟
ترانزیستور 2SD882 یک BJT NPN قدرت متوسط است که در پکیج SOT-89 برای کاربردهای SMD طراحی شده. تفاوت اصلی با پکیج TO-126 در اندازه کوچکتر و مناسب بودن برای بردهای فشرده است، در حالی که مشخصات الکتریکی مشابهی دارد.
2. کاربردهای اصلی ترانزیستور 2SD882 NPN پکیج SOT-89 در مدارها چیست؟
اصلیترین کاربرد ترانزیستور 2SD882 شامل مبدلهای DC-DC، راهاندازی رله، تقویت سیگنال صوتی و رگولاتورهای ولتاژ است. این قطعه برای پروژههایی که نیاز به سوئیچینگ سریع و بهره بالا دارند، ایدهآل است.
3. چگونه دیتاشیت ترانزیستور 2SD882 را تفسیر کنیم؟
در دیتاشیت 2SD882، به پارامترهایی مانند V_CEO (30V)، I_C (3A) و h_FE (70-240) توجه کنید. منحنیهای عملکرد کمک میکنند تا شرایط عملیاتی مانند توان اتلاف و فرکانس را برای مدار خود محاسبه نمایید. برای جزئیات بیشتر، به منابع فنی مراجعه کنید.
