E366 فروشگاه تخصصی قطعات الکترونیک و برق

/قطعات پسیو یا غیر فعال

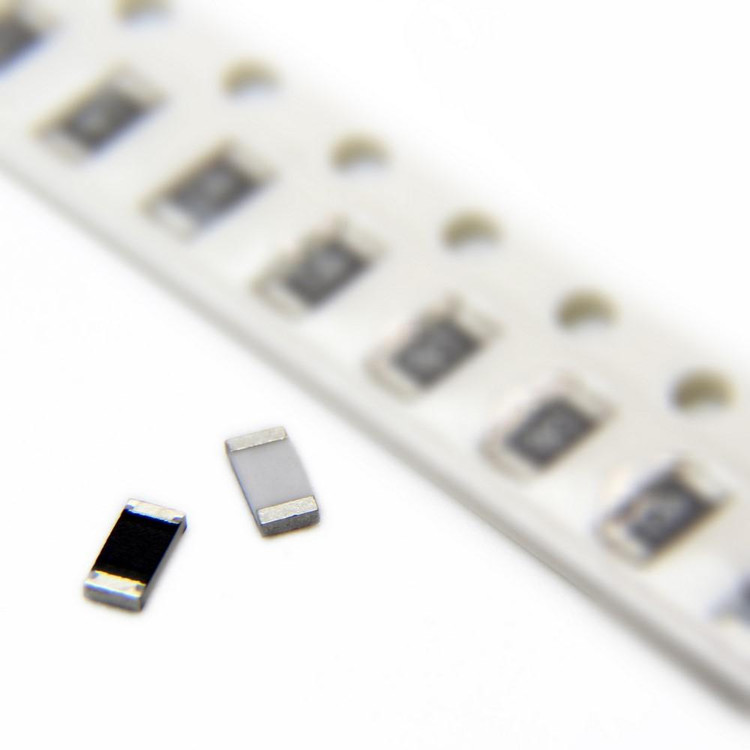

مقاومت 56 اهم 0.1درصد 56ohm smd 0.1% 1206

56R smd 0.1% 1206
برند:CHINA
ندارد - کالای اصل 🏅
6,127
مشخصات

مقاومت

56R

پکیج

1206

دقت

0.1%

توضیحات

نام قطعه: مقاومت اس ام دی 56اهم 0.1درصد 56ohm smd 0.1% 1206
نام کارخانه‌ای: 56R (1206) 0.1%
برند: Guangdong Hottech Co
پکیج: 1206 (3216)
توان (وات) 250 میلی وات
دقت 0.1 درصد
مقدار ولتاژ DC 200 ولت
مقاومت 56 اهم
ضریب دمایی 200
کاربرد General Application
نوع قرار گیری SMD/SMT
حداقل دمای عملیاتی -55 درجه سانتیگراد
حداکثر دمای عملیاتی +155 درجه سانتیگراد
حداقل: 20 عدد
عنوان گروه: Thick Film Resistors - SMD
دیتاشیت: 56R (1206) (0.1%)
توضیحات: (1206) مقاومت کربنی 56 اهم %0.1 سایز Elcoteq Combined Conventional Thick Film Chip Resistors ; 56 ohm , 1% , (1206)

Resistance 56 Ω
Power Rating 250 mW
Tolerance 0.1 %
Voltage Rating DC 200 V
Temperature Coefficient (Min) 200 PPM/°C
Temperature Coefficient (Max) 200 PPM/°C
Application General Application
Termination Style SMD/SMT
Minimum Operating Temperature -55 C°
Maximum Operating Temperature +155 C°
Brand Guangdong Hottech Co
Package 1206 (3216)

نقد و بررسی

مقاومت‌های SMD (Surface Mount Device) به‌عنوان یکی از پرکاربردترین قطعات الکترونیکی در صنایع مختلف شناخته می‌شوند. مقاومت SMD 56 اهم با تلرانس 0.1% و سایز 1206، یک قطعه با دقت بالا و کیفیت عالی است که در مدارهای الکترونیکی حساس و دقیق مورد استفاده قرار می‌گیرد. این مقاومت به‌دلیل تلرانس پایین و پایداری بالا، گزینه‌ای ایده‌آل برای کاربردهایی است که نیاز به دقت و عملکرد پایدار دارند.

ویژگی‌های فنی:

  • مقدار مقاومت: 56 اهم (56Ω)

  • تلرانس: 0.1% (دقت بسیار بالا)

  • سایز: 1206 (ابعاد 3.2mm x 1.6mm)

  • توان مجاز: معمولاً 0.25 وات (بسته به تولیدکننده ممکن است متفاوت باشد)

  • ضریب دمایی (TCR): معمولاً در محدوده 25ppm/°C تا 50ppm/°C (بسته به تولیدکننده)

  • جنس: سرامیکی با پوشش فلزی (معمولاً نیکل یا قلع)

  • کاربردهای معمول: مدارهای دقیق، تجهیزات اندازه‌گیری، سیستم‌های ارتباطی، تجهیزات پزشکی و صنعتی

مزایای مقاومت SMD 56 اهم 0.1% 1206:

  1. دقت بالا: با تلرانس 0.1%، این مقاومت برای کاربردهایی که نیاز به دقت بالا دارند، مناسب است.

  2. پایداری عالی: ضریب دمایی پایین (TCR) باعث می‌شود مقاومت در برابر تغییرات دما پایدار بماند.

  3. ابعاد کوچک: سایز 1206 این مقاومت را برای استفاده در بردهای فشرده و کوچک ایده‌آل می‌کند.

  4. قابلیت اطمینان: مقاومت‌های SMD به‌طور کلی از قابلیت اطمینان بالایی برخوردار هستند و در شرایط سخت محیطی عملکرد خوبی دارند.

کاربردهای مقاومت SMD 56 اهم 0.1% 1206:

  • مدارهای دقیق اندازه‌گیری: مانند مولتی‌مترها و تجهیزات آزمایشگاهی.

  • سیستم‌های ارتباطی: در مدارهای RF و مخابراتی.

  • تجهیزات پزشکی: در دستگاه‌هایی که نیاز به دقت بالا دارند.

  • صنایع خودرو: در سیستم‌های کنترل الکترونیکی خودرو.

  • تجهیزات صنعتی: در کنترل‌کننده‌ها و سیستم‌های اتوماسیون.

نکات مهم در انتخاب و استفاده:

  • توان مجاز: اطمینان حاصل کنید که توان مجاز مقاومت با نیازهای مدار شما مطابقت دارد.

  • ضریب دمایی: برای کاربردهای حساس به دما، TCR پایین‌تر را انتخاب کنید.

  • نصب صحیح: از روش‌های استاندارد لحیم‌کاری SMD برای نصب مقاومت استفاده کنید تا از آسیب دیدن قطعه جلوگیری شود.

سوالات متداول (FAQ):

  1. تلرانس 0.1% در مقاومت SMD به چه معناست؟
    تلرانس 0.1% به این معناست که مقدار واقعی مقاومت می‌تواند حداکثر 0.1% از مقدار اسمی (56 اهم) انحراف داشته باشد. به عبارت دیگر، مقدار مقاومت می‌تواند بین 55.944 اهم تا 56.056 اهم باشد.

  2. آیا مقاومت SMD 56 اهم 0.1% 1206 برای کاربردهای با فرکانس بالا مناسب است؟
    بله، این مقاومت به‌دلیل طراحی SMD و پایداری بالا، برای کاربردهای با فرکانس بالا مانند مدارهای RF مناسب است. با این حال، بهتر است از دیتاشیت تولیدکننده برای اطمینان از عملکرد در فرکانس‌های خاص استفاده کنید.

  3. تفاوت مقاومت SMD 1206 با سایزهای دیگر چیست؟
    سایز 1206 به ابعاد 3.2mm x 1.6mm اشاره دارد. مقاومت‌های با سایز بزرگ‌تر مانند 1206 معمولاً توان مجاز بالاتری دارند و نصب آن‌ها آسان‌تر است، اما فضای بیشتری روی برد اشغال می‌کنند. سایزهای کوچک‌تر مانند 0603 یا 0402 برای بردهای فشرده‌تر مناسب‌تر هستند اما نصب آن‌ها دشوارتر است.
