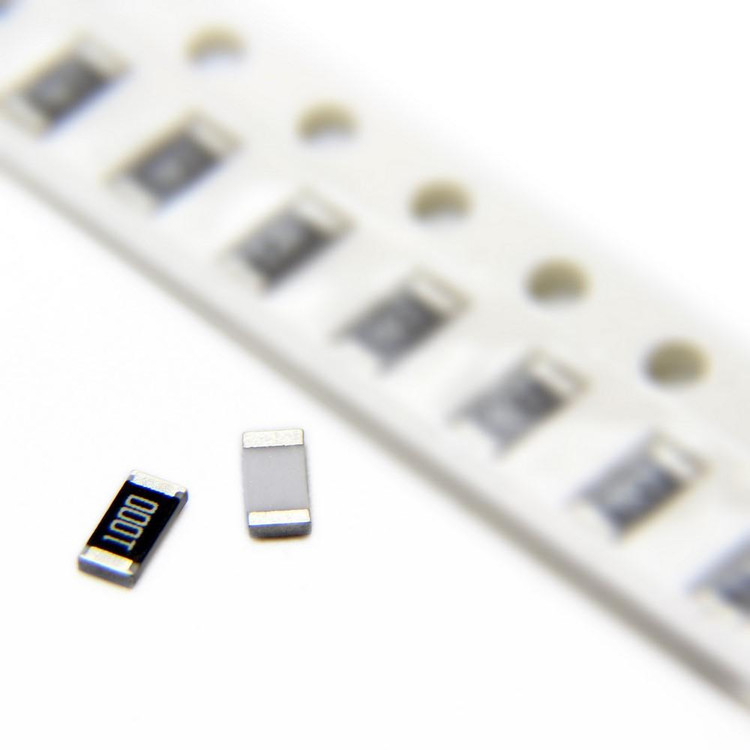

مقاومت 100 اهم 0.1درصد 100ohm smd 0.1% 1206

مقاومت‌های SMD (Surface Mount Device) به دلیل اندازه کوچک، عملکرد قابل اعتماد و قابلیت نصب آسان، به طور گسترده در صنایع الکترونیکی استفاده می‌شوند. مقاومت SMD 100 اهم با تلرانس 0.1% و اندازه 1206، یکی از قطعات پرکاربرد در طراحی‌های دقیق الکترونیکی است. در این بخش، به بررسی ویژگی‌ها، کاربردها و مشخصات فنی این مقاومت می‌پردازیم.

ویژگی‌های کلیدی مقاومت SMD 100 اهم 0.1% 1206

1. مقدار مقاومت: 100 اهم (Ω)

2. تلرانس: ±0.1% (دقت بسیار بالا)

3. اندازه: 1206 (3.2mm x 1.6mm)

4. توان مجاز: معمولاً 0.25 وات (بسته به سازنده ممکن است متفاوت باشد)

5. ضریب دمایی (TCR): معمولاً کمتر از 25ppm/°C (پایدار در برابر تغییرات دما)

6. تکنولوژی ساخت: لایه نازک (Thin Film) برای دقت بالا

7. ولتاژ کاری: معمولاً تا 200 ولت (بسته به سازنده)

کاربردهای مقاومت SMD 100 اهم 0.1% 1206

این مقاومت به دلیل دقت بالا و پایداری عالی، در مدارهای حساس و دقیق استفاده می‌شود. برخی از کاربردهای رایج عبارتند از:

• مدارهای اندازه‌گیری دقیق (مانند سنسورها)

• مدارهای کنترل جریان و ولتاژ

• تجهیزات پزشکی (به دلیل دقت بالا)

• سیستم‌های ارتباطی و مخابراتی

• مدارهای تقویت‌کننده عملیاتی (Op-Amp)

• مدارهای فیلتر و تطبیق امپدانس

مشخصات فنی بر اساس دیتاشیت

• مقاومت اسمی: 100 اهم

• تلرانس: ±0.1% (یعنی مقدار واقعی مقاومت بین 99.9 تا 100.1 اهم است)

• توان مجاز: 0.25 وات (در دمای 70 درجه سانتی‌گراد)

• ضریب دمایی (TCR): 25ppm/°C (تغییر مقاومت در برابر تغییر دما بسیار کم است)

• ولتاژ کاری: 200 ولت

• دمای کاری: -55 تا +155 درجه سانتی‌گراد

• مواد پایه: سرامیکی با پوشش فلزی

مزایای مقاومت SMD 100 اهم 0.1% 1206

1. دقت بالا: تلرانس 0.1% باعث می‌شود این مقاومت برای کاربردهای حساس ایده‌آل باشد.

2. پایداری دمایی: ضریب دمایی پایین (TCR) باعث می‌شود مقاومت در برابر تغییرات دما پایدار بماند.

3. اندازه کوچک: اندازه 1206 امکان استفاده در مدارهای فشرده و کوچک را فراهم می‌کند.

4. قابلیت اطمینان: مقاومت‌های SMD به دلیل ساختار مستحکم، طول عمر بالایی دارند.

سوالات متداول (FAQ)

1. تفاوت مقاومت‌های SMD با مقاومت‌های معمولی چیست؟

   • مقاومت‌های SMD اندازه کوچک‌تری دارند و مستقیماً روی برد مدار چاپی (PCB) نصب می‌شوند، در حالی که مقاومت‌های معمولی دارای پایه‌های بلند هستند و به صورت عمودی یا افقی روی برد نصب می‌شوند.

2. چرا از مقاومت‌های با تلرانس 0.1% استفاده می‌کنیم؟

   • در کاربردهای حساس مانند تجهیزات پزشکی یا سیستم‌های اندازه‌گیری، دقت مقاومت بسیار مهم است. تلرانس 0.1% اطمینان می‌دهد که مقدار مقاومت در محدوده بسیار دقیقی قرار دارد.

3. آیا می‌توان از مقاومت SMD 100 اهم 0.1% در مدارهای با توان بالا استفاده کرد؟

   • خیر، این مقاومت‌ها معمولاً برای توان‌های پایین (مانند 0.25 وات) طراحی شده‌اند. برای کاربردهای با توان بالا، باید از مقاومت‌های با توان مجاز بالاتر استفاده کرد.

این مقاومت به دلیل دقت و پایداری بالا، گزینه‌ای ایده‌آل برای طراحی‌های مدرن الکترونیکی است. در انتخاب این قطعه، توجه به دیتاشیت سازنده و شرایط کاری مدار بسیار مهم است.
