E366 فروشگاه تخصصی قطعات الکترونیک و برق

/قطعات پسیو یا غیر فعال

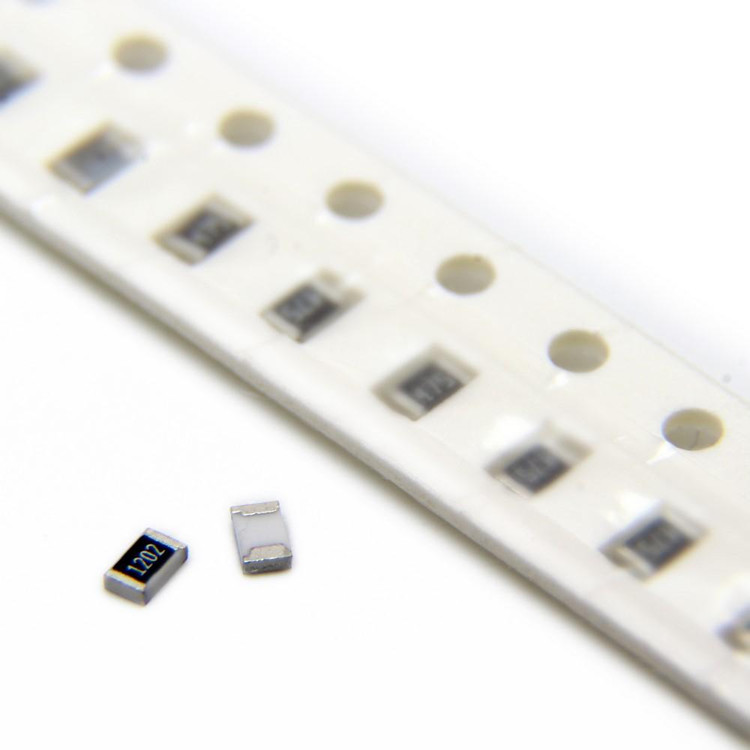

مقاومت 12 کیلواهم 0.1 درصد 12Kohm smd 0.1% 0805

12KR smd 1/8W 0.1% 0805
برند:CHINA

جهت اطلاع از قیمت و موجودی تماس بگیرید.

09352317708
مشخصات

مقاومت

12KR

پکیج

0805

دقت

0.1%

توضیحات

نام قطعه: مقاومت اس ام دی 12کیلواهم 125 میلی وات 0.1درصد 12Kohm smd 1/8W 0.1% 0805
نام کارخانه‌ای: 12K (0805) 0.1%

مقاومت 12 کیلو اهم
توان (وات) 125 میلی وات
دقت 0.1 درصد
مقدار ولتاژ DC 150 ولت
ضریب دمایی 100 ضریب دمایی
ضریب دمایی 100 ضریب دمایی
نوع قرار گیری SMD/SMT
حداقل دمای عملیاتی -55 درجه سانتیگراد
حداکثر دمای عملیاتی +155 درجه سانتیگراد
برند: CHINA
پکیج: 0805 (2012)
حداقل: 20 عدد
عنوان گروه: Thick Film Resistors - SMD
دیتاشیت: 12K (0805) (0.1%)
توضیحات: Elcoteq Combined Conventional Thick Film Chip Resistors: مقاومت کربنی 12کیلواهم 100 میلی وات 0.1درصد 12Kohm 1/8W 0.1% 0805

Resistance 12 kΩ
Power Rating 125 mW
Tolerance 1 %
Voltage Rating DC 150 V
Temperature Coefficient (Min) 100 PPM/°C
Temperature Coefficient (Max) 100 PPM/°C
Termination Style SMD/SMT
Minimum Operating Temperature -55 C°
Maximum Operating Temperature +155 C°
Brand CHINA
Package 0805 (2012)

نقد و بررسی

مقاومت‌های SMD (Surface Mount Device) به‌عنوان یکی از پرکاربردترین قطعات الکترونیکی در صنعت شناخته می‌شوند. مقاومت SMD 12 کیلواهم 125 میلی‌وات با تلرانس 0.1% و اندازه‌ی 0805، یک قطعه‌ی دقیق و قابل اعتماد برای استفاده در مدارهای الکترونیکی حساس است. این مقاومت با توان 1/8 وات (125 میلی‌وات) و تلرانس بسیار پایین 0.1%، گزینه‌ای ایده‌آل برای کاربردهایی است که نیاز به دقت بالا و پایداری طولانی‌مدت دارند.

مشخصات فنی:

  • مقدار مقاومت: 12 کیلواهم (12KΩ)

  • توان مجاز: 125 میلی‌وات (1/8 وات)

  • تلرانس: ±0.1%

  • سایز: 0805 (2.0mm x 1.2mm)

  • نوع بسته‌بندی: SMD (Surface Mount Device)

  • دمای کاری: معمولاً بین -55°C تا +155°C

  • ضریب دمایی (TCR): معمولاً کمتر از 25ppm/°C

کاربردها:

  1. مدارهای دقیق اندازه‌گیری: به دلیل تلرانس بسیار پایین 0.1%، این مقاومت در مدارهای اندازه‌گیری دقیق مانند مولتی‌مترها و تجهیزات آزمایشگاهی استفاده می‌شود.

  2. الکترونیک پزشکی: در دستگاه‌های پزشکی که نیاز به دقت بالا و پایداری طولانی‌مدت دارند، این مقاومت گزینه‌ای ایده‌آل است.

  3. سیستم‌های ارتباطی: در مدارهای RF و مخابراتی که نیاز به مقاومت‌های با تلرانس پایین و پایداری بالا دارند، این مقاومت کاربرد دارد.

  4. اتوماسیون صنعتی: در کنترل‌کننده‌های صنعتی و سیستم‌های اتوماسیون که نیاز به دقت بالا در اندازه‌گیری و کنترل جریان و ولتاژ دارند.

مزایا:

  • دقت بالا: تلرانس 0.1% باعث می‌شود این مقاومت برای کاربردهای حساس ایده‌آل باشد.

  • پایداری طولانی‌مدت: با توجه به ضریب دمایی پایین، این مقاومت در طول زمان تغییرات کمی در مقدار مقاومت نشان می‌دهد.

  • اندازه کوچک: سایز 0805 این مقاومت را برای استفاده در بردهای فشرده و کوچک مناسب می‌کند.

  • قابلیت اطمینان بالا: با توجه به استانداردهای تولید SMD، این مقاومت از قابلیت اطمینان بالایی برخوردار است.

نکات مهم در استفاده:

  • حرارت: با توجه به توان 125 میلی‌وات، باید از اعمال حرارت بیش از حد به مقاومت جلوگیری کرد تا از آسیب دیدن آن جلوگیری شود.

  • نصب: در هنگام نصب، باید از تجهیزات مناسب برای لحیم‌کاری SMD استفاده کرد تا از آسیب دیدن مقاومت جلوگیری شود.

  • ذخیره‌سازی: مقاومت‌های SMD باید در محیط خشک و خنک نگهداری شوند تا از تأثیر رطوبت و دما بر روی آنها جلوگیری شود.

سوالات متداول (FAQ):

  1. تلرانس 0.1% به چه معناست؟

    • تلرانس 0.1% به این معناست که مقدار واقعی مقاومت می‌تواند حداکثر 0.1% از مقدار اسمی (12 کیلواهم) انحراف داشته باشد. به عبارت دیگر، مقدار مقاومت می‌تواند بین 11.988 کیلواهم تا 12.012 کیلواهم باشد.

  2. آیا این مقاومت برای کاربردهای با فرکانس بالا مناسب است؟

    • بله، مقاومت‌های SMD با تلرانس پایین و پایداری بالا مانند این مدل، برای کاربردهای فرکانس بالا مانند مدارهای RF مناسب هستند. با این حال، باید به پارامترهای دیگری مانند اندوکتانس پارازیتی نیز توجه کرد.

  3. چگونه می‌توانم این مقاومت را روی برد نصب کنم؟

    • برای نصب این مقاومت، باید از روش‌های استاندارد لحیم‌کاری SMD استفاده کنید. این شامل استفاده از خمیر لحیم، هویه هوای گرم یا دستگاه‌های مخصوص نصب SMD است. دقت کنید که دمای لحیم‌کاری باید کنترل شده باشد تا به مقاومت آسیب نرسد.
