مقاومت 200 اهم 5 درصد 0402 200ohm smd 5%

200R smd 5% 0402
برند:CHINA
ندارد - کالای اصل 🏅
154
مشخصات

مقاومت

200R

پکیج

0402

دقت

5%

توضیحات

نام قطعه: مقاومت اس ام دی 200 اهم 62.5 میلی وات 5 درصد 0402 200ohm smd 62.5mW 5%
نام کارخانه‌ای: 200R (0402)
تعداد در بسته: 10000 عدد
برند: Guangdong Hottech Co
پکیج: 0402 (1005)
حداقل: 1000 عدد
عنوان گروه: Thick Film Resistors - SMD
دیتاشیت: 200R (0402)

مقاومت 200 اهم
توان (وات) 62.5 میلی وات
دقت 5 درصد
مقدار ولتاژ DC 50 ولت
ضریب دمایی 100
کاربرد General Application
نوع قرار گیری SMD/SMT
حداقل دمای عملیاتی -55 درجه سانتیگراد
حداکثر دمای عملیاتی +155 درجه سانتیگراد

Resistance 200 Ω
Power Rating 62.5 mW
Tolerance 5 %
Voltage Rating DC 50 V
Temperature Coefficient (Min) 100 PPM/°C
Temperature Coefficient (Max) 100 PPM/°C
Application General Application
Termination Style SMD/SMT
Minimum Operating Temperature -55 C°
Maximum Operating Temperature +155 C°
Brand Guangdong Hottech Co
Package 0402 (1005)

نقد و بررسی

مقاومت SMD 200 اهم 62.5 میلی‌وات 5% با سایز 0402 یکی از قطعات الکترونیکی پرکاربرد در صنایع الکترونیک است. این مقاومت به دلیل ابعاد کوچک و عملکرد قابل اعتماد، در طراحی‌های فشرده و مینیاتوری مانند گوشی‌های همراه، تبلت‌ها، ماژول‌های ارتباطی و سایر دستگاه‌های الکترونیکی قابل حمل استفاده می‌شود. این مقاومت از نوع Surface Mount Device (SMD) است و به‌راحتی بر روی بردهای مدار چاپی (PCB) نصب می‌شود.

مشخصات فنی:

  • مقدار مقاومت: 200 اهم

  • توان مجاز: 62.5 میلی‌وات (0.0625 وات)

  • تلرانس: 5% (این بدان معناست که مقدار واقعی مقاومت می‌تواند بین 190 تا 210 اهم متغیر باشد)

  • سایز: 0402 (ابعاد: 1.0 میلی‌متر × 0.5 میلی‌متر)

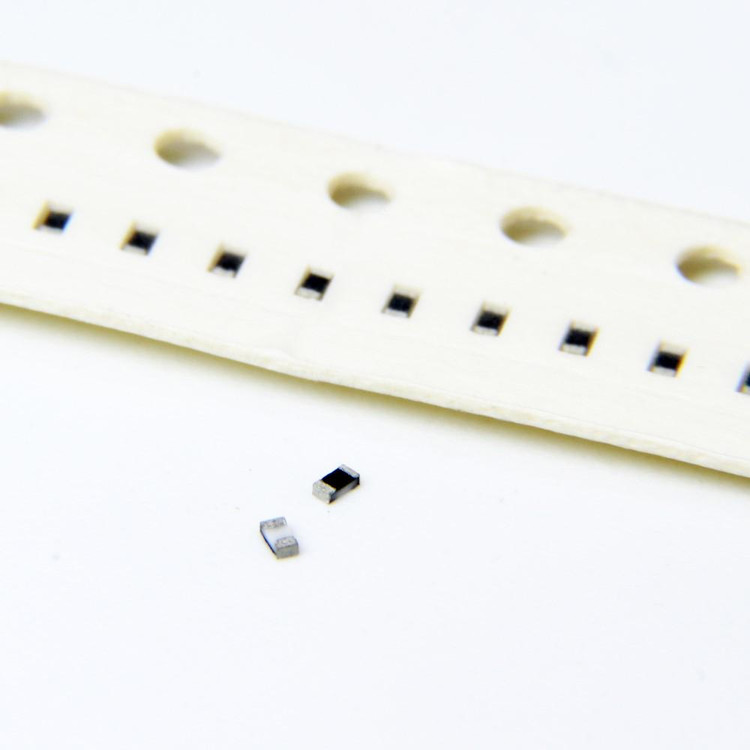

  • نوع بسته‌بندی: معمولاً به صورت رول یا نوار (Tape & Reel) برای استفاده در ماشین‌های نصب خودکار (Pick and Place)

  • دمای کاری: معمولاً بین 55- تا 155+ درجه سانتی‌گراد (مطابق با استانداردهای صنعتی)

کاربردها:

  • مدارهای کنترل جریان: در مدارهایی که نیاز به محدود کردن جریان یا تقسیم ولتاژ دارند.

  • فیلترهای فرکانسی: در ترکیب با خازن‌ها برای ایجاد فیلترهای پایین‌گذر یا بالاگذر.

  • مدارهای تطبیق امپدانس: در مدارهای RF و مخابراتی برای تطبیق امپدانس.

  • مدارهای دیجیتال و آنالوگ: به عنوان Pull-up یا Pull-down resistor در مدارهای منطقی.

مزایا:

  • ابعاد کوچک: مناسب برای طراحی‌های فشرده و مینیاتوری.

  • قابلیت نصب خودکار: با استفاده از ماشین‌های Pick and Place، فرآیند تولید را تسریع می‌کند.

  • پایداری بالا: عملکرد پایدار در محدوده وسیعی از دما و شرایط محیطی.

  • هزینه پایین: به دلیل تولید انبوه، قیمت مناسبی دارد.

نکات مهم در استفاده:

  • توان مجاز: از عبور جریان بیش از حد مجاز از مقاومت خودداری کنید، زیرا این امر می‌تواند منجر به گرمایش بیش از حد و آسیب به مقاومت شود.

  • نصب صحیح: اطمینان حاصل کنید که مقاومت به درستی بر روی PCB نصب شده و از لحیم‌کاری مناسب استفاده شود.

  • شرایط محیطی: در محیط‌هایی با دمای بالا یا رطوبت زیاد، از مقاومت‌های با رتبه‌بندی بالاتر استفاده کنید.

سوالات متداول (FAQ):

  1. تلرانس 5% به چه معناست؟
    تلرانس 5% به این معناست که مقدار واقعی مقاومت می‌تواند تا 5% بیشتر یا کمتر از مقدار اسمی (200 اهم) باشد. بنابراین، مقدار مقاومت می‌تواند بین 190 تا 210 اهم متغیر باشد.

  2. آیا این مقاومت برای کاربردهای با توان بالا مناسب است؟
    خیر، این مقاومت با توان مجاز 62.5 میلی‌وات برای کاربردهای کم‌توان طراحی شده است. برای کاربردهای با توان بالاتر، باید از مقاومت‌های با رتبه‌بندی توانی بالاتر استفاده کرد.

  3. چگونه می‌توانم این مقاومت را بر روی PCB نصب کنم؟
    این مقاومت به‌راحتی با استفاده از ماشین‌های نصب خودکار (Pick and Place) یا به صورت دستی با هویه و خمیر لحیم بر روی PCB نصب می‌شود. اطمینان حاصل کنید که پایه‌ها به درستی لحیم شده‌اند تا از اتصالات ضعیف جلوگیری شود.

این محتوا به شما کمک می‌کند تا با ویژگی‌ها، کاربردها و نحوه استفاده از مقاومت SMD 200 اهم 62.5 میلی‌وات 5% با سایز 0402 آشنا شوید.
