خازن 22 پیکوفاراد 22PF 50V 5% HTMJ 0805

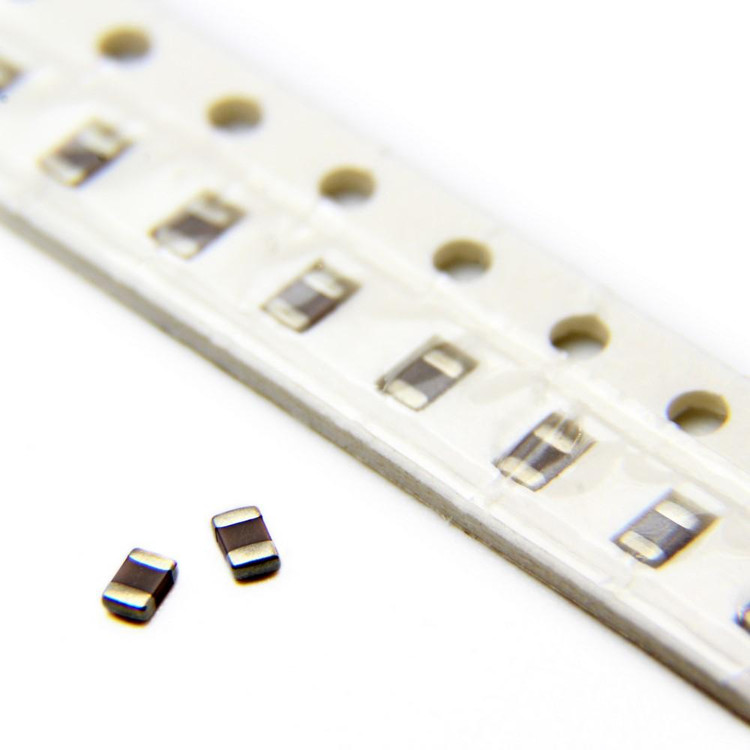

خازن مولتی لایر سرامیکی 22 پیکوفاراد (0805)
خازن‌های مولتی لایر سرامیکی (MLCC) از جمله قطعات پرکاربرد در صنعت الکترونیک هستند که به دلیل اندازه کوچک، عملکرد قابل اعتماد و قیمت مناسب، در طراحی‌های مدرن الکترونیکی مورد استفاده قرار می‌گیرند. خازن سرامیکی 22 پیکوفاراد با کد 0805، یکی از این نمونه‌هاست که برای کاربردهای عمومی در تجهیزات الکترونیکی ایده‌آل است.

مشخصات فنی:

• ظرفیت خازنی (Capacitance): 22 پیکوفاراد (pF)

• ولتاژ کاری (Rated Voltage): 50 ولت

• تلرانس (Tolerance): 5%

• نوع دی‌الکتریک: NPO (ضریب دمایی پایدار)

• سایز: 0805 (2.0mm x 1.2mm)

کاربردها:

• تجهیزات الکترونیکی عمومی: این خازن در مدارهای الکترونیکی عمومی مانند فیلترها، کوپلینگ و دکوپلینگ استفاده می‌شود.

• مدارهای RF و مخابراتی: به دلیل پایداری دمایی بالا و عملکرد مناسب در فرکانس‌های بالا، در مدارهای مخابراتی و RF کاربرد دارد.

• سیستم‌های کنترل و اتوماسیون: در سیستم‌های کنترل صنعتی و اتوماسیون به عنوان جزء پایدار و قابل اعتماد استفاده می‌شود.

مزایا:

• پایداری دمایی بالا: با استفاده از دی‌الکتریک NPO، این خازن در محدوده وسیعی از دماها عملکرد پایدار دارد.

• اندازه کوچک: سایز 0805 آن را برای طراحی‌های فشرده و مینیاتوری ایده‌آل می‌کند.

• قیمت مناسب: به دلیل تولید انبوه، این خازن‌ها از نظر اقتصادی مقرون‌به‌صرفه هستند.

نکات مهم:

• هنگام استفاده از این خازن در مدارهای با فرکانس بالا، اطمینان حاصل کنید که پارامترهای ESR و ESL آن با نیازهای مدار سازگار است.

• برای جلوگیری از آسیب‌های مکانیکی، از اعمال فشار زیاد به خازن در هنگام نصب خودداری کنید.

سوالات متداول (FAQ)

1. تفاوت بین خازن‌های NPO و X7R چیست؟

   • خازن‌های NPO دارای ضریب دمایی بسیار پایدار هستند و در محدوده وسیعی از دماها تغییرات ظرفیت ناچیزی دارند. این در حالی است که خازن‌های X7R تغییرات ظرفیت بیشتری در دماهای مختلف نشان می‌دهند.

2. آیا این خازن برای کاربردهای فرکانس بالا مناسب است؟

   • بله، خازن‌های NPO مانند این مدل به دلیل پایداری بالا و تلفات کم، برای کاربردهای فرکانس بالا مانند مدارهای RF ایده‌آل هستند.

3. چه تفاوتی بین سایز 0805 و 0603 وجود دارد؟

   • سایز 0805 ابعادی برابر با 2.0mm x 1.2mm دارد، در حالی که سایز 0603 کوچک‌تر و با ابعاد 1.6mm x 0.8mm است. انتخاب سایز بستگی به فضای موجود روی PCB و نیازهای طراحی دارد.
