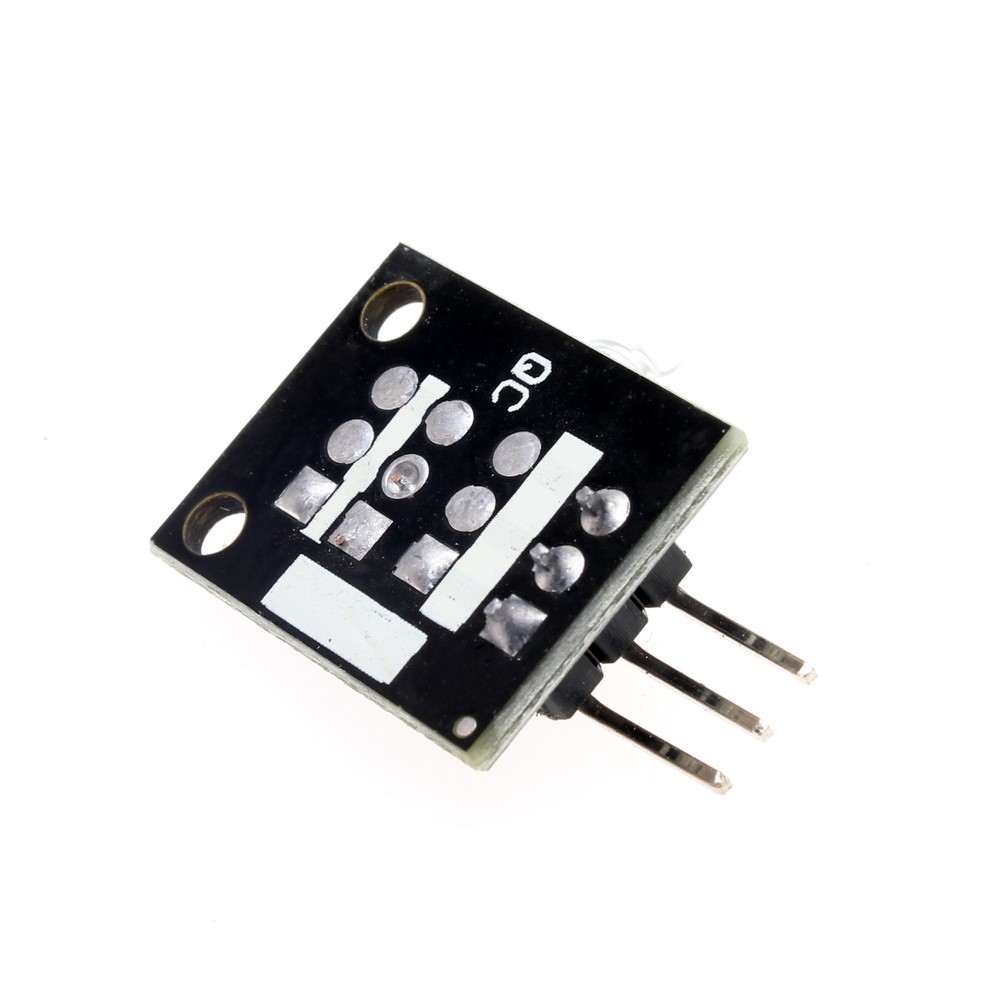

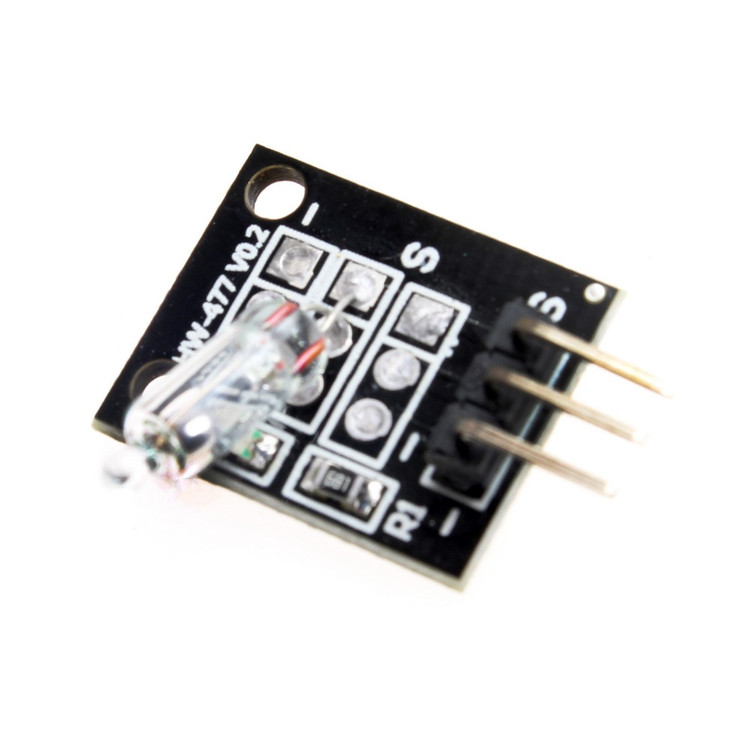

ماژول سوئیچ جیوه ای MERCURY SWITCH MODULE

MERCURY SWITCH MODULE

یک ماژول سنسور تشخیص شیب یا حرکت است که از یک سوئیچ جیوه‌ای (Mercury Switch) به عنوان المان حسگر اصلی استفاده می‌کند. این ماژول با استفاده از رسانایی و سیالیت فلز جیوه، تغییرات زاویه و وضعیت را تشخیص می‌دهد.

مشخصات کلی:

• نوع: سنسور تشخیص تمایل (Tilt Sensor) / سوئیچ گرانشی

• ماده حسگر: جیوه (Mercury)

• خروجی: دیجیتال (سطح منطقی HIGH/LOW)

• مکانیسم: مکانیکی-الکتریکی (بدون نیاز به منبع نور)

 مشخصات فنی کلیدی:

• ولتاژ کاری: معمولاً 3.3V  (سازگار با Arduino و میکروکنترلرها)

• خروجی: سیگنال دیجیتال (سطح TTL)

• زاویه فعال‌سازی: معمولاً ~10° تا ~15° (بسته به نصب و حساسیت)

• جریان مصرف: کم (در حد چند میلی‌آمپر)

• طول عمر مکانیکی: بالا (بدون قطعات متحرک مکانیکی مستهلک‌شونده)

• مقاومت تماسی: بسیار پایین (به دلیل استفاده از جیوه)

 کاربردهای اصلی:

• سیستم‌های هشدار ضد سرقت: تشخیص حرکت یا جابجایی اشیاء ارزشمند

• اسباب‌بازی‌ها و ربات‌ها: تشخیص برخورد یا واژگونی

• کاربردهای صنعتی: مانیتورینگ وضعیت ماشین‌آلات و تجهیزات

• پروژه‌های آموزشی: نشان دادن سنجش شیب و حرکت

• دستگاه‌های پزشکی: سنسور وضعیت در برخی تجهیزات

 مزایا:

• سادگی مطلق: هیچ قطعه متحرک مکانیکی پیچیده‌ای وجود ندارد.

• قابلیت اطمینان بالا: عملکرد ثابت و بدون نیاز به کالیبراسیون.

• هزینه بسیار پایین: تولید ارزان و در دسترس.

• مصرف انرژی بسیار کم: مناسب برای کاربردهای مبتنی بر باتری.

• عمر طولانی: به دلیل عدم وجود سایش مکانیکی.

 محدودیت‌ها و هشدارهای ایمنی (بسیار مهم):

• سمیت جیوه: جیوه یک ماده بسیار سمی است. در صورت شکستن ماژول، بخارات سمی آزاد می‌شود.

• خطرات محیط زیستی: دفع نادرست این ماژول می‌تواند آلودگی جدی ایجاد کند.

• حساسیت جهت‌گیری: فقط در یک صفحه خاص عمل می‌کند (معمولاً یک محوره).

• مقاومت در برابر ضربه: اگرچه عمر طولانی دارد، اما ضربه شدید می‌تواند باعث شکستن محفظه شیشه‌ای شود.

 مدل‌های مشابه و جایگزین های ایمن‌تر:

• سنسورهای شیب MEMS (مانند ADXL335): ایمن، programmable، و با قابلیت تشخیص چند محوره.

• سوئیچ‌های شیب مکانیکی (Tilt Switch): با یک توپ فلزی به جای جیوه.

• شتاب‌سنج‌های دیجیتال (مانند MPU-6050): ارائه داده‌های بسیار دقیق‌تر در مورد شتاب و چرخش.

جمع‌بندی:
ماژول MERCURY SWITCH یک سنسور ساده و قابل اعتماد برای تشخیص وضعیت است، اما به دلیل خطرات جدی سلامتی و زیست محیطی مرتبط با جیوه، استفاده از آن به شدت منسوخ شده و توصیه نمی‌شود. این ماژول بیشتر یک قطعه تاریخی و آموزشی محسوب می‌شود. برای هر پروژه جدید، انتخاب یک جایگزین مدرن و ایمن‌تر یک ضرورت است
