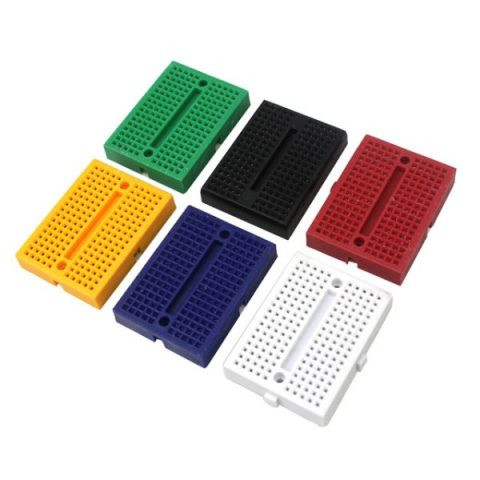

مینی برد بورد 170 سوراخ

MINI BREADBOARD - بردبورد مینیاتوری

یک بردبورد کوچک و قابل حمل برای ساخت و آزمایش مدارهای الکترونیکی بدون نیاز به لحیم‌کاری است. این برد برای پروژه‌های موقت، تست قطعات و نمونه‌سازی اولیه ایده‌آل است.

 مشخصات کلی:

• نوع: بردبورد بدون لحیم (Solderless Breadboard)

• جریان مجاز: حداکثر ۱A (بهبود یافته با اتصالات موازی)

 مشخصات فنی کلیدی:

• تعداد نقاط اتصال: ۱۷۰ نقطه (معمولاً ۱۷ ردیف ۵ تایی)

• فاصله بین پایه‌ها: استاندارد ۲.۵۴mm (مطابق با فاصله پایه‌های IC)

• رابط اتصال:

  • نوارهای تغذیه (قرمز/آبی): ۲ ردیف افقی (معمولاً برای VCC/GND)

  • ناحیه اصلی: ۱۷ ردیف ۵ تایی (اتصال عمودی در هر ناحیه)

• مقاومت تماس: < ۲۰mΩ

• ظرفیت خازنی: حدود ۲-۴pF بین پایه‌ها

 کاربردهای اصلی:

• نمونه‌سازی سریع مدارهای الکترونیکی

• آزمایش قطعات جدید قبل از لحیم‌کاری

• پروژه‌های آموزشی و دانشجویی

• ساخت مدارهای موقت برای تست عملکرد

• عیب‌یابی و بررسی مدارها

 مزایا:

• قابلیت استفاده مجدد بی‌نهایت

• نصب و تعویض قطعات در ثانیه

• بدون نیاز به لحیم‌کاری و تمیزکاری

• سازگاری با تمام قطعات Through-Hole

• قیمت بسیار پایین

 محدودیت‌ها و هشدارهای ایمنی:

• برای فرکانس‌های بالا (> ۱۰MHz) مناسب نیست

• تحمل جریان محدود (حداکثر ۱A در کل برد)

• اتصالات ممکن است با گذشت زمان شل شوند

• عدم امکان استفاده در محیط‌های دارای لرزش

• خطر اتصال کوتاه با پایه‌های بلند قطعات

جمع‌بندی:
مینی بردبورد یک ابزار ضروری برای هر مهندس الکترونیک است. این برد امکان آزمایش ایده‌های مدار را در کمترین زمان فراهم کرده و با حذف نیاز به لحیم‌کاری، طراحی را بسیار ساده می‌کند. برای پروژه‌های کوچک و تست‌های سریع بهترین گزینه است
