مبدل DC به DC ایزوله 5 ولت به 3.3 ولت 1 وات
ولتاژ جداسازی
1.5KV
حداکثر ولتاژ ورودی
5.5V
حداقل ولتاژ ورودی
4.5V
جریان خروجی
909mA
ولتاژ خروجی
3.3V
توان خروجی
2W
تعداد خروجی
1
مشخصات مبدل DC به DC ایزوله 5 ولت به 3.3 ولت 1 وات
مبدل DC به DC ایزوله 5 ولت به 3.3 ولت 1 وات از خانواده ماژول DC به DC ایزوله میباشد. ویژگیهای فنی این محصول براساس دیتاشیت ارایه شده از سوی تولید کننده آن به شرح زیر می باشد:
- برند Hi-Link Electronic Technology
- پکیج Module
- نوع نصب روی برد Through Hole
- ولتاژ جداسازی 1.5 کیلو ولت
- حداکثر ولتاژ ورودی 5.5 ولت
- حداقل ولتاژ ورودی 4.5 ولت
- جریان خروجی 909 میلی آمپر
- ولتاژ خروجی 3.3 ولت
- توان خروجی 2 وات
- تعداد خروجی 1 خروجی

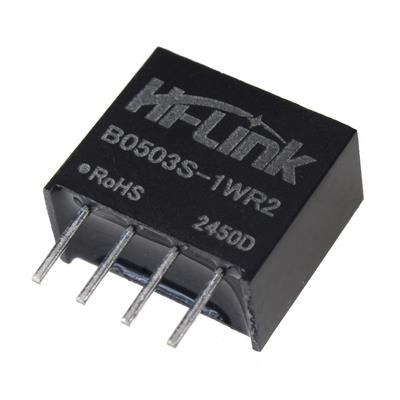

B0503S-1WR2 DC-DC CONVERTER MODULE
یک مبدل DC-DC ایزوله مینیاتوری و بسیار فشرده با توان ۱ وات است. این ماژول قادر است ولتاژ ورودی ۵V DC را به یک خروجی ایزوله شده ۳٫۳V DC تبدیل کند.
مشخصات کلی:
-
نوع: مبدل DC-DC ایزوله (Isolated DC-DC Converter)
-
تکنولوژی: سوئیچینگ (Switching Regulator)
-
ورودی نامی: 5V DC
-
خروجی نامی: 3.3V DC
-
توان خروجی: 1W
-
جریان خروجی: ≈ 909mA
مشخصات فنی کلیدی:
-
محدوده ورودی: 4.5V تا 5.5V DC (محدوده استاندارد 5V)
-
ولتاژ خروجی: 3.3V DC (±3%)
-
جریان خروجی: 909mA
-
راندمان: تا 79%
-
ریپل و نویز: 50mVp-p
-
ایزولاسیون: 1500VDC (بین ورودی و خروجی)
-
دمای کاری: -40°C تا +85°C
محافظتها:
-
اتصال کوتاه (Short Circuit Protection)
-
اضافه بار (Overload Protection)
کاربردهای اصلی:
-
ایزوله کردن مدارهای منطقی 3.3V از منبع تغذیه 5V
-
تغذیه میکروکنترلرهای 3.3V از منابع 5V با ایزولاسیون
-
سیستمهای ارتباطی سریال (UART, I2C) بین تراشههای با ولتاژ مختلف
-
تجهیزات پزشکی پرتابل
-
شکستن حلقههای زمین در سیستمهای دیجیتال
مزایا:
-
ابعاد بسیار کوچک و فشرده
-
قیمت بسیار مقرون بهصرفه
-
عملکرد پایدار در محدوده دمایی گسترده
-
نیاز به کمترین قطعات جانبی
-
تبدیل ولتاژ 5V به 3.3V با حفظ ایزولاسیون
محدودیتها و ملاحظات:
-
ایزولاسیون 1500VDC
-
عدم وجود حفاظت در برابر معکوس زدن پلاریته ورودی
-
توان خروجی پایین (۱ وات)
-
محدوده ورودی باریک
-
تحت بار ماکزیمم ممکن است گرم شود
جمعبندی:
ماژول B0503S-1WR2 یک مبدل ایزوله کوچک و مقرون بهصرفه برای تبدیل ولتاژ 5V به 3.3V با ایزولاسیون است. این ماژول برای کاربردهای عمومی که نیاز به ایزولاسیون سطح متوسط (1500VDC) دارند مناسب است. اگر به دنبال راهحلی اقتصادی برای ایزوله کردن مدارهای 3.3V از منبع 5V هستید، این ماژول گزینهای ایدهآل است. توجه به عدم وجود حفاظت معکوس ورودی در این سری از اهمیت ویژهای برخوردار است
