دیود 1N4002 بسته 10 عددی
جریان
1A
نوع
Rectifier Diode
مشخصات 1N4002
1N4002 از خانواده یکسو کننده میباشد. ویژگیهای فنی این محصول براساس دیتاشیت ارایه شده از سوی تولید کننده آن به شرح زیر می باشد:
- برند MIC Electronic

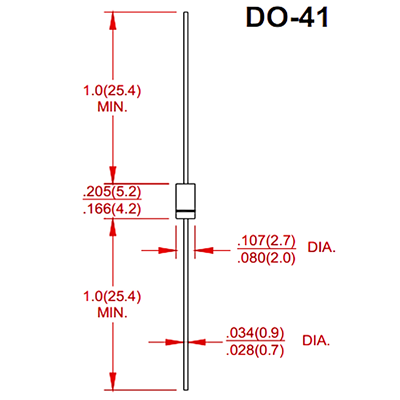

- پکیج DO-204AL (DO-41)
- جریان 1 آمپر
- ولتاژ معکوس 100 ولت
- ولتاژ مستقیم 1 ولت
- نوع پیکربندی Single
- زمان پاسخگویی 2 میکرو ثانیه
- نوع نصب روی برد Through Hole
- حداقل دمای عملیاتی -65 درجه سانتیگراد
- حداکثر دمای عملیاتی +175 درجه سانتیگراد
- نوع Rectifier Diode
1N4002
یک دیود یکسوکننده استاندارد همهمنظوره (Standard Rectifier) است که توسط شرکت MIC Electronic تولید میشود. این قطعه در پکیج استوانهای محوری DO-204AL (معروف به DO-41) ارائه میشود و برای کاربردهای یکسوسازی عمومی با فرکانس پایین (50/60Hz) طراحی شده است.
مشخصات کلی:
-
نوع: دیود یکسوکننده (Rectifier Diode)
-
پیکربندی: تکی (Single)
-
ولتاژ معکوس پیک (Vrrm): 100 ولت
-
جریان مستقیم میانگین (If): 1 آمپر
-
نوع نصب: Through-Hole (سوراخکار)
-
پکیج: DO-204AL (DO-41)
-
دمای کاری: 65- تا 175+ درجه سانتیگراد
مشخصات فنی کلیدی:
-
حداکثر ولتاژ معکوس تکراری (Vrrm): 100 ولت
-
جریان مستقیم (If): 1 آمپر
-
زمان بازیابی معکوس (Trr): 2 میکروثانیه (μs) [2000 نانوثانیه]
-
افت ولتاژ مستقیم (Vf): حداکثر 1 ولت (در جریان 1 آمپر)
-
دمای اتصال (Tj): 65- تا 175+ درجه سانتیگراد
کاربردهای اصلی:
-
یکسوسازی شبکه (Line Rectification): تبدیل AC به DC در فرکانس پایین (50/60Hz)
-
منابع تغذیه خطی (Linear Power Supplies): به عنوان دیود یکسوساز پل
-
شارژرهای باتری ساده: با جریان کم و ولتاژ DC پایین
-
محافظت در برابر قطبیت معکوس (Reverse Polarity Protection): در مدارات DC
-
دیود هرزگرد (Freewheeling Diode): در رلهها و موتورهای DC کوچک
-
مدارهای جداکننده و بایاس
-
تعمیرات الکترونیک مصرفی: لوازم خانگی، تلویزیون و تجهیزات صوتی
مزایا:
-
ولتاژ معکوس 100 ولت: مناسب برای مصارف عمومی و ولتاژهای متوسط
-
قطعهای استاندارد و جهانی: از سری پرکاربرد 1N400x
-
پکیج استاندارد DO-41: نصب آسان و استحکام مکانیکی خوب
-
محدوده دمایی فوقالعاده وسیع: عملکرد از 65- تا 175+ درجه سانتیگراد
جمعبندی:
1N4002 یک دیود یکسوکننده استاندارد و بسیار پرکاربرد از سری معروف 1N400x است که با ارائه ولتاژ کاری 100 ولت و جریان 1 آمپر، انتخابی مطمئن برای مصارف عمومی یکسوسازی محسوب میشود. این قطعه در پکیج محوری DO-41، ترکیب مناسبی از استحکام فیزیکی و مدیریت حرارتی را برای توانهای پایین فراهم میکند. زمان بازیابی 2 میکروثانیه آن را برای کاربردهای فرکانس پایین (50/60Hz) مناسب میسازد. با وجود معرفی دیودهای پیشرفتهتر، 1N4002 همچنان به دلیل تعادل عالی بین هزینه، در دسترس بودن، محدوده دمایی وسیع (175+ درجه) و قابلیت اطمینان، یکی از گزینههای اول در پروژههای الکترونیکی و تعمیرات به شمار میرود. توجه به جهت نصب صحیح (نوار کاتد) و رعایت فاصله از PCB برای خنکسازی بهتر توصیه میشود.
