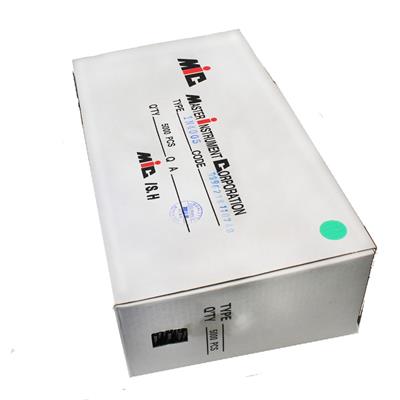

دیود 1N4005 برند MIC
جریان
1A
نوع
Standard Rectifier
مشخصات 1N4005
1N4005 از خانواده یکسو کننده میباشد. ویژگیهای فنی این محصول براساس دیتاشیت ارایه شده از سوی تولید کننده آن به شرح زیر می باشد:
- برند MIC Electronic

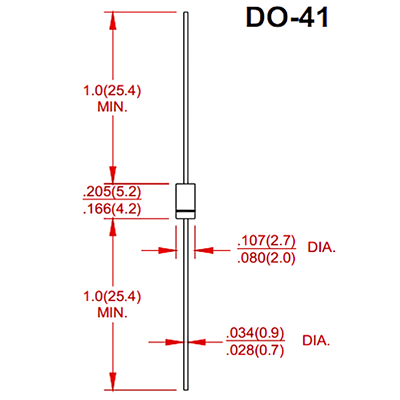

- پکیج DO-204AL (DO-41)
- جریان 1.0 آمپر
- ولتاژ معکوس 600 ولت
- ولتاژ مستقیم 1.1 ولت
- نوع پیکربندی Singly
- زمان پاسخگویی 2 میکرو ثانیه
- نوع نصب روی برد Through Hole
- حداقل دمای عملیاتی -55 درجه سانتیگراد
- حداکثر دمای عملیاتی +150 درجه سانتیگراد
- نوع Standard Rectifier
1N4005
یک دیود یکسوکننده استاندارد همهمنظوره (Standard Rectifier) از سری معروف 1N400x است که توسط شرکت MIC Electronic تولید میشود. این قطعه در پکیج استوانهای محوری DO-204AL (معروف به DO-41) ارائه میشود و برای کاربردهای یکسوسازی عمومی با فرکانس پایین (50/60Hz) طراحی شده است.
مشخصات کلی:
-
نوع: دیود یکسوکننده استاندارد (Standard Rectifier)
-
پیکربندی: تکی (Single)
-
ولتاژ معکوس پیک (Vrrm): 600 ولت
-
جریان مستقیم میانگین (If): 1 آمپر
-
نوع نصب: Through-Hole (سوراخکار)
-
پکیج: DO-204AL (DO-41)
-
دمای کاری: 55- تا 150+ درجه سانتیگراد
مشخصات فنی کلیدی:
-
حداکثر ولتاژ معکوس تکراری (Vrrm): 600 ولت
-
جریان مستقیم (If): 1 آمپر
-
زمان بازیابی معکوس (Trr): 2 میکروثانیه (μs) [2000 نانوثانیه]
-
افت ولتاژ مستقیم (Vf): حداکثر 1.1 ولت (در جریان 1 آمپر)
-
دمای اتصال (Tj): 55- تا 150+ درجه سانتیگراد
کاربردهای اصلی:
-
یکسوسازی شبکه (Line Rectification): تبدیل AC به DC در فرکانس پایین (50/60Hz)، مناسب برای ولتاژهای ورودی بالا
-
منابع تغذیه خطی (Linear Power Supplies): به عنوان دیود یکسوساز پل
-
شارژرهای باتری ساده: با جریان کم و ولتاژ بالا
-
محافظت در برابر قطبیت معکوس (Reverse Polarity Protection): در مدارات DC با ولتاژ بالا
-
دیود هرزگرد (Freewheeling Diode): در رلهها، شیربرقیها و موتورهای DC کوچک
-
مدارهای جداکننده و بایاس
-
تعمیرات الکترونیک مصرفی: لوازم خانگی، تلویزیون و تجهیزات صوتی
مزایا:
-
ولتاژ معکوس 600 ولت: مناسب برای یکسوسازی مستقیم شبکه برق شهری (220 ولت AC) با ضریب اطمینان بالا
-
قطعهای استاندارد و جهانی: عضوی از خانواده پرکاربرد 1N400x
-
پکیج استاندارد DO-41: نصب آسان و استحکام مکانیکی خوب
-
محدوده دمایی وسیع: عملکرد مطمئن از 55- تا 150+ درجه سانتیگراد
جمعبندی:
1N4005 یک دیود یکسوکننده استاندارد کلاسیک و بسیار پرکاربرد از سری معروف 1N400x است که با ارائه ولتاژ کاری 600 ولت و جریان 1 آمپر، انتخابی مطمئن برای مصارف عمومی یکسوسازی با فرکانس پایین محسوب میشود. این قطعه در پکیج محوری DO-41، ترکیب مناسبی از استحکام فیزیکی و مدیریت حرارتی را برای توانهای پایین فراهم میکند. زمان بازیابی 2 میکروثانیه آن را برای کاربردهای فرکانس پایین مناسب میسازد. با وجود معرفی دیودهای پیشرفتهتر، 1N4005 همچنان به دلیل تعادل عالی بین هزینه، در دسترس بودن، ولتاژ بالای 600 ولت و قابلیت اطمینان، یکی از گزینههای محبوب در تعمیرات و پروژههای الکترونیکی عمومی به شمار میرود. توجه به جهت نصب صحیح (نوار کاتد) و رعایت فاصله از PCB برای خنکسازی بهتر در جریانهای نزدیک به حداکثر توصیه میشود.
