مبدل DC به DC ایزوله 5 ولت به 12 ولت 1 وات

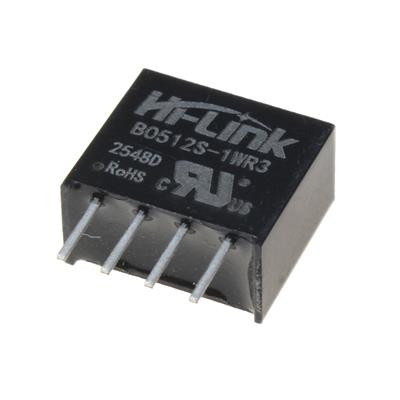

B0512S-1WR3 DC-DC CONVERTER MODULE

یک مبدل DC-DC ایزوله با توان ۱ وات است. این ماژول قادر است ولتاژ ورودی ۵V DC را به یک خروجی ایزوله شده ۱۲V DC تبدیل کند.

🧩 مشخصات کلی:

• نوع: مبدل DC-DC ایزوله (Isolated DC-DC Converter)

• تکنولوژی: سوئیچینگ (Switching Regulator)

• ورودی نامی: 5V DC

• خروجی نامی: 12V DC

• توان خروجی: 1W

• جریان خروجی: ≈ 84mA (ماکزیمم)

⚙️ مشخصات فنی کلیدی:

• محدوده ورودی: 4.5V تا 5.5V DC (محدوده استاندارد 5V)

• ولتاژ خروجی: 12V DC (±3%)

• جریان خروجی: 84mA

• راندمان: تا 78%

• ریپل و نویز: 100mVp-p

• ایزولاسیون: 1500VDC (بین ورودی و خروجی)

• دمای کاری: -40°C تا +80°C

🛡️ محافظت‌ها:

• اتصال کوتاه (Short Circuit Protection)

• اضافه بار (Overload Protection)

• حفاظت در برابر معکوس زدن پلاریته ورودی (Reverse Polarity Protection)

💡 کاربردهای اصلی:

• تغذیه اپ آمپ‌ها (Op-Amps) و مدارهای آنالوگ

• تغذیه سنسورهای صنعتی و ترانسمیترها که به ولتاژ 12V نیاز دارند

• درایو کردن رله‌ها، سوئیچ‌های MOSFET و سایر بارهای صنعتی

• کاربردهای مخابراتی و رابط‌های شبکه

• سیستم‌های باتری‌خور 5V که نیاز به کنترل اجزای 12V دارند

• ماژول‌های رابط صنعتی و مدارهای I/O

• تجهیزات آزمایشگاهی و ابزار دقیق

✅ مزایا:

• حفاظت داخلی در برابر اتصال معکوس ورودی

• ایزولاسیون بالا

• افزایش ولتاژ از 5V به 12V با حفظ ایزولاسیون کامل

• ابعاد کوچک و فشرده

• قیمت مقرون به‌صرفه

• عملکرد پایدار در محدوده دمایی گسترده

⚠️ محدودیت‌ها و ملاحظات:

• توان خروجی پایین (۱ وات) و جریان خروجی محدود (حدود 83mA)

• راندمان نسبتاً پایین‌تر به دلیل افزایش ولتاژ (Step-Up)

• تحت بار ماکزیمم ممکن است گرم شود

• برای تأمین جریان بیشتر برای بارهای سنگین‌تر مناسب نیست

🎯 جمع‌بندی:
ماژول B0512S-1WR3 یک مبدل ایزوله بوست (Step-Up/Boost) بسیار همه کاره است که امکان تبدیل یک منبع ولتاژ پایین 5V به ولتاژ 12V ایزوله شده را فراهم می‌کند. این ماژول به دلیل خروجی 12V که یک ولتاژ استاندارد صنعتی است، کاربردهای بسیار گسترده‌ای دارد - از تغذیه مدارهای آنالوگ گرفته تا درایو رله و سنسورهای صنعتی. وجود حفاظت در برابر اتصال معکوس و ایزولاسیون 1500V آن را برای استفاده در محیط‌های صنعتی مطمئن و بی‌خطر می‌کند. این ماژول انتخابی ایده‌آل برای پروژه‌هایی است که نیاز به ایزوله کردن و افزایش ولتاژ از 5V به 12V برای بارهای کم‌جریان دارند
