مبدل DC به DC ایزوله 5 ولت به 24 ولت 1 وات

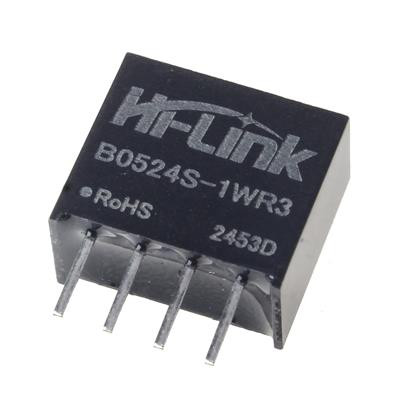

B0524S-1WR3 DC-DC CONVERTER MODULE

یک مبدل DC-DC ایزوله با توان ۱ وات است. این ماژول قادر است ولتاژ ورودی ۵V DC را به یک خروجی ایزوله شده ۲۴V DC تبدیل کند.

 مشخصات کلی:

• نوع: مبدل DC-DC ایزوله (Isolated DC-DC Converter)

• تکنولوژی: سوئیچینگ (Switching Regulator)

• ورودی نامی: 5V DC

• خروجی نامی: 24V DC

• توان خروجی: 1W

• جریان خروجی: ≈ 42mA (ماکزیمم)

 مشخصات فنی کلیدی:

• محدوده ورودی: 4.5V تا 5.5V DC (محدوده استاندارد 5V)

• ولتاژ خروجی: 24V DC (±3%)

• جریان خروجی: 0mA تا 42mA

• راندمان: تا 76%

• ریپل و نویز: 120mVp-p

• ایزولاسیون: 1500VDC (بین ورودی و خروجی)

• دمای کاری: -40°C تا +80°C

 محافظت‌ها:

• اتصال کوتاه (Short Circuit Protection)

• اضافه بار (Overload Protection)

• حفاظت در برابر معکوس زدن پلاریته ورودی (Reverse Polarity Protection)

 کاربردهای اصلی:

• تغذیه سنسورهای صنعتی و ترانسمیترها که به ولتاژ 24V نیاز دارند (از یک منبع 5V مانند پورت USB)

• درایو کردن رله‌ها یا سوئیچ‌های موس-FET که به ولتاژ گیت بالاتر نیاز دارند

• تغذیه اپ آمپ‌ها (Op-Amps) و مدارهای آنالوگ که به ریل ولتاژ بالاتر نیاز دارند

• کاربردهای آزمایشگاهی و ابزار دقیق که نیاز به ایزولاسیون و افزایش ولتاژ دارند

• سیستم‌های باتری‌خور 5V که نیاز به کنترل بخشی با ولتاژ 24V دارند

• ماژول‌های رابط صنعتی و مدارهای I/O

 مزایا:

• حفاظت داخلی در برابر اتصال معکوس ورودی

• ایزولاسیون بالا

• افزایش ولتاژ از 5V به 24V با حفظ ایزولاسیون

• ابعاد کوچک و فشرده

• قیمت مقرون به‌صرفه

• مناسب برای کاربردهای پرتابل با منبع تغذیه 5V

 محدودیت‌ها و ملاحظات:

• توان خروجی پایین (۱ وات) و جریان خروجی بسیار کم (حدود 42mA)

• راندمان نسبتاً پایین‌تر به دلیل افزایش ولتاژ (Step-Up)

• تحت بار ماکزیمم ممکن است گرم شود

• برای تأمین جریان بیشتر برای بارهای سنگین‌تر مناسب نیست

 جمع‌بندی:
ماژول B0524S-1WR3 یک مبدل ایزوله بوست (Step-Up/Boost) بسیار مفید است که امکان تبدیل یک منبع ولتاژ پایین 5V (مانند پورت USB یا خروجی منطقی) به یک ولتاژ صنعتی 24V ایزوله شده را فراهم می‌کند. وجود حفاظت در برابر اتصال معکوس ورودی و ایزولاسیون 1500V آن را برای کاربردهای حساس ایده‌آل می‌کند. این ماژول گزینه‌ای عالی برای زمانی است که نیاز به ایزوله کردن و همزمان افزایش ولتاژ برای بارهای کم‌جریان دارید
