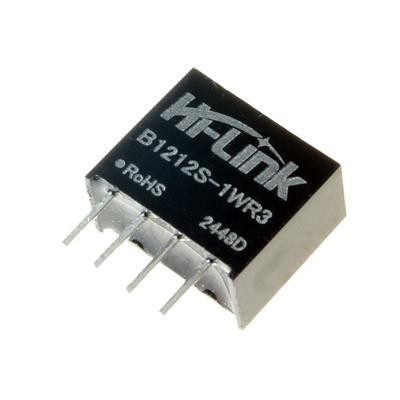

مبدل DC به DC ایزوله 12 ولت به 12 ولت 1 وات

B1212S-1WR3
برند:Hi-Link Electronic Technology
ندارد - کالای اصل 🏅
124,215
مشخصات

حداکثر ولتاژ ورودی

13.2V

ولتاژ خروجی

12V

توان خروجی

1W

توضیحات

مشخصات مبدل DC به DC ایزوله 12 ولت به 12 ولت 1 وات

مبدل DC به DC ایزوله 12 ولت به 12 ولت 1 وات از خانواده ماژول DC به DC ایزوله می‌باشد. ویژگی‌های فنی این محصول براساس دیتاشیت ارایه شده از سوی تولید کننده آن به شرح زیر می باشد:

  • برند Hi-Link Electronic Technology
  • پکیج Module
  • نوع نصب روی برد Through Hole
  • ولتاژ جداسازی 1.5 کیلو ولت
  • حداقل ولتاژ ورودی 10.8 ولت
  • حداکثر ولتاژ ورودی 13.2 ولت
  • ولتاژ خروجی 12 ولت
  • جریان خروجی 84 میلی آمپر
  • تعداد خروجی 1 خروجی
  • توان خروجی 1 وات
نقد و بررسی

B1212S-1WR3

ماژول مبدل DC-DC ایزوله با توان پایین است. این مدل برای تبدیل ولتاژ DC ورودی به ولتاژ DC خروجی با ایزولاسیون الکتریکی بین ورودی و خروجی طراحی شده و کاربرد زیادی در مدارهای حساس الکترونیکی و صنعتی دارد.

 مشخصات کلی:

  • نوع: مبدل DC-DC ایزوله (Isolated DC-DC Converter)

  • ورودی نامی: 12 ولت DC

  • خروجی نامی: 12 ولت DC

  • ایزولاسیون: دارد

 مشخصات فنی کلیدی:

ویژگی مقدار
ورودی ولتاژ 12V DC (محدوده معمولاً 10.8V تا 13.2V)
خروجی ولتاژ 12V DC ±10%
توان خروجی 1 وات
جریان خروجی حدود 83 میلی‌آمپر (حداکثر)
راندمان حدود 70% تا 80% (بسته به بار)
ایزولاسیون حدود 1500
فرکانس سوئیچینگ چند صد کیلوهرتز
ابعاد کوچک، مناسب نصب روی بردهای مدار چاپی (PCB)
محافظت‌ها اتصال کوتاه، اضافه بار (بسته به مدل)

 کاربردهای اصلی:

  • جداسازی مدارهای قدرت از مدارهای سیگنال

  • تغذیه مدارهای منطقی با ولتاژ ایزوله شده

  • سیستم‌های مخابراتی و ارتباطی

  • تجهیزات پزشکی با نیاز به ایزولاسیون الکتریکی

  • اندازه‌گیری و کنترل صنعتی

  • تامین ولتاژ با ثبات و ایزوله برای سنسورها و مدارات حساس

 مزایا:

  • ایزولاسیون کامل بین ورودی و خروجی

  • ابعاد کوچک و نصب آسان روی PCB

  • مصرف کم و راندمان مناسب برای توان پایین

  • کاهش نویز و تداخل الکترومغناطیسی

  • قابل استفاده در محیط‌های حساس و صنعتی

 محدودیت‌ها و ملاحظات:

  • توان محدود (1 وات) برای کاربردهای توان بالا مناسب نیست

  • نیاز به مدیریت حرارتی در بار کامل

  • ولتاژ خروجی ممکن است کمی تغییر کند (±10%)

  • حساس به ولتاژ ورودی و شرایط محیطی

 جمع‌بندی:

ماژول B1212S-1WR3 یک مبدل DC-DC ایزوله با توان پایین است که ولتاژ 12 ولت DC ورودی را به 12 ولت DC خروجی ایزوله تبدیل می‌کند. این ماژول برای کاربردهای حساس که نیاز به جداسازی الکتریکی و حفاظت در برابر نویز دارند، بسیار مناسب است. در پروژه‌های کوچک و مدارهای الکترونیکی با توان کم، این ماژول گزینه‌ای مطمئن و جمع‌وجور محسوب می‌شود.
