مبدل DC به DC ایزوله 5 ولت به 5 ولت 1 وات
حداکثر ولتاژ ورودی
5.5V
ولتاژ خروجی
5V
توان خروجی
1W
مشخصات مبدل DC به DC ایزوله 5 ولت به 5 ولت 1 وات
مبدل DC به DC ایزوله 5 ولت به 5 ولت 1 وات از خانواده ماژول DC به DC ایزوله میباشد. ویژگیهای فنی این محصول براساس دیتاشیت ارایه شده از سوی تولید کننده آن به شرح زیر می باشد:
- برند Hi-Link Electronic Technology
- پکیج Module
- نوع نصب روی برد Through Hole
- ولتاژ جداسازی 1.5 کیلو ولت
- حداقل ولتاژ ورودی 4.5 ولت
- حداکثر ولتاژ ورودی 5.5 ولت
- جریان خروجی 100 میلی آمپر
- ولتاژ خروجی 5 ولت
- توان خروجی 1 وات
- تعداد خروجی 1 خروجی

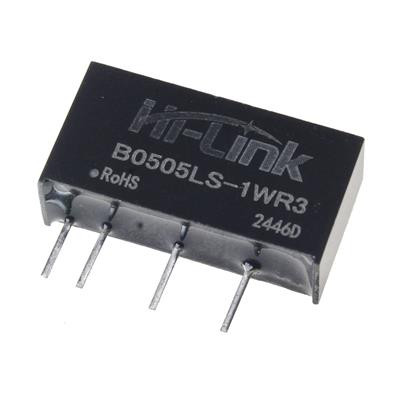

B0505LS-1WR3 Isolated DC/DC Converter
یک مبدل DC/DC ایزوله شده مینیاتوری با توان 1 وات و نویز بسیار پایین است. این ماژول قادر است ولتاژ ورودی 5V DC را به خروجی ایزوله شده 5V DC با ریپل و نویز بسیار کم تبدیل کند.
مشخصات کلی:
-
نوع: مبدل DC/DC ایزوله Low Noise (Isolated DC/DC Converter)
-
تکنولوژی: سوئیچینگ (Switching Regulator)
-
ورودی نامی: 5V DC
-
خروجی نامی: 5V DC
-
توان خروجی: 1W
-
جریان خروجی: 100mA
مشخصات فنی کلیدی:
-
محدوده ورودی: 4.5V تا 5.5V DC
-
ولتاژ خروجی: 5V DC (±3%)
-
راندمان: تا 82%
-
ریپل و نویز: ≤20mVpp (بسیار پایین)
-
ایزولاسیون: 1500VDC (بین ورودی و خروجی)
-
دمای کاری: -40°C تا +105°C
محافظتها:
-
اتصال کوتاه (SCP): حفاظت خودکار
-
اضافه بار (OLP): محدودیت جریان خروجی
-
اضافه ولتاژ ورودی (OVP): حفاظت در برابر ولتاژهای بالا
-
محافظت معکوس شدن قطبیت: در برخی نسخهها
کاربردهای اصلی:
-
تجهیزات پزشکی حساس (مانند دستگاههای مانیتورینگ)
-
سیستمهای اندازه گیری دقیق (آزمایشگاهی)
-
سیستمهای ارتباطی پرسرعت
مزایا:
-
نویز بسیار پایین (≤20mVpp)
-
ابعاد فشرده
-
ایزولاسیون بالا
-
دمای کاری گسترده
-
راندمان بهبود یافته (82%)
-
پایداری عالی
محدودیتها و ملاحظات:
-
توان خروجی محدود (1W)
-
هزینه نسبتاً بالاتر از نسخه استاندارد
-
نیاز به خازنهای بای پس با کیفیت بالا
-
محدودیت جریان خروجی در دمای بالا
جمعبندی:
مبدل B0505LS-1WR3 یک انتخاب ایدهآل برای کاربردهای حساس به نویز است. این ماژول با ترکیب ایزولاسیون بالا، نویز بسیار کم و دمای کاری گسترده، گزینهای برتر برای تجهیزات پزشکی و سیستمهای اندازه گیری دقیق محسوب میشود
