مبدل DC به DC ایزوله 24 ولت به 9 ولت 1 وات

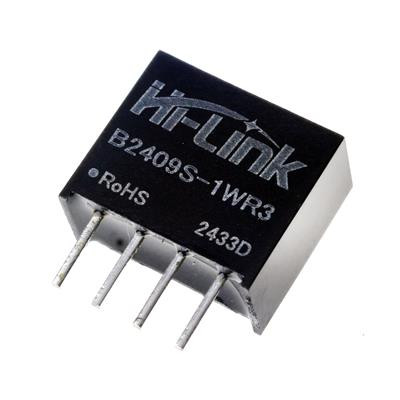

B2409S-1WR3 DC-DC CONVERTER MODULE

یک مبدل DC-DC ایزوله با توان ۱ وات است. این ماژول قادر است ولتاژ ورودی ۲۴V DC را به یک خروجی ایزوله شده ۹V DC تبدیل کند.

 مشخصات کلی:

• نوع: مبدل DC-DC ایزوله (Isolated DC-DC Converter)

• تکنولوژی: سوئیچینگ (Switching Regulator)

• ورودی نامی: 24V DC

• خروجی نامی: 9V DC

• توان خروجی: 1W

• جریان خروجی: ≈ 111mA (ماکزیمم)

 مشخصات فنی کلیدی:

• ولتاژ خروجی: 9V DC (±3%)

• جریان خروجی: 111mA

• راندمان: تا 78%

• ریپل و نویز: 100mVp-p

• ایزولاسیون: 1500VDC (بین ورودی و خروجی)

• دمای کاری: -40°C تا +80°C

 محافظت‌ها:

• اتصال کوتاه (Short Circuit Protection)

• اضافه بار (Overload Protection)

• حفاظت در برابر معکوس زدن پلاریته ورودی (Reverse Polarity Protection) - یک ویژگی مهم و متمایز

 کاربردهای اصلی:

• تغذیه اپ آمپ‌ها (Op-Amps) و مدارهای آنالوگ که به ولتاژ دوگانه (مثبت و منفی) نیاز دارند (گاهی با ترکیب دو خروجی)

• تغذیه مدارهای منطقی و میکروکنترلرهایی که به ولتاژ 9V نیاز دارند

• ایزوله کردن و تغذیه سنسورها و ترانسمیترهای آنالوگ در سیستم‌های صنعتی 24V

• سیستم‌های کنترل صنعتی (PLC، DCS) و ماژول‌های I/O برای بخش‌های آنالوگ

• کاربردهای مخابراتی و رابط‌های سریال (مانند RS-232) که ممکن است به ولتاژهای غیر استاندارد نیاز داشته باشند

• هر کاربرد دیگری که نیاز به ایزوله کردن و کاهش ولتاژ از 24V به 9V داشته باشد

 مزایا:

• حفاظت داخلی در برابر اتصال معکوس ورودی - مزیت بزرگ و کاهش‌دهنده ریسک

• ایزولاسیون بالا

• محدوده ورودی وسیع که برای سیستم‌های صنعتی 24V (که معمولاً نوساناتی دارند) ایده‌آل است.

• ابعاد کوچک و فشرده

• قیمت مقرون به‌صرفه

محدودیت‌ها و ملاحظات:

• توان خروجی پایین (۱ وات) و جریان خروجی محدود (حدود 111mA) - فقط برای بارهای کم‌جریان مناسب است.

• تحت بار ماکزیمم ممکن است گرم شود.

• برای تأمین جریان بیشتر برای بارهای سنگین‌تر مناسب نیست.

 جمع‌بندی:
ماژول B2409S-1WR3 یک مبدل ایزوله کوچک و کاربردی برای تبدیل ولتاژ صنعتی 24V به ولتاژ 9V ایزوله شده است. وجود حفاظت داخلی در برابر اتصال معکوس ورودی، آن را برای محیط‌های صنعتی پرریسک ایده‌آل می‌کند. این ماژول برای تغذیه بارهای کم‌توان اما حساس مانند مدارهای آنالوگ، اپ آمپ‌ها و برخی مدارهای منطقی که به ولتاژ 9V نیاز دارند، گزینه‌ای عالی و مطمئن است. توجه به محدودیت جریان خروجی آن برای انتخاب صحیح بسیار مهم است
