مبدل DC به DC ایزوله 12 ولت به 9 ولت 1 وات

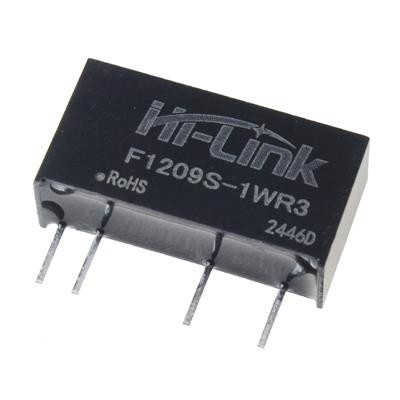

F1209S-1WR3 یک مبدل DC-DC ایزوله (Isolated DC-DC Converter) است . این ماژول برای تبدیل ولتاژ DC به یک ولتاژ DC ایزوله و پایدار استفاده می‌شود و در کاربردهای صنعتی، مخابراتی و پزشکی که نیاز به ایزولاسیون گالوانیک دارند، به کار می‌رود.

1. شرح کلی:

• نوع: مبدل DC-DC ایزوله (Isolated Switching Converter).

• ولتاژ ورودی:10.8V تا 13.2V DC.

• ولتاژ خروجی: 9V DC (ثابت و تنظیم‌شده).

• جریان خروجی: حداکثر 111mA (توان خروجی 1W).

• ایزولاسیون: typically 3000VDC (جداسازی الکتریکی بین ورودی و خروجی).

• بهره‌وری (راندمان): حدود 80%.

2. مشخصات فنی کلیدی:

• توان خروجی: 1 وات.

• رگولاسیون خطی (Line Regulation): ±0.5%.

• رگولاسیون بار (Load Regulation): ±1%.

• دمای کاری: -40°C تا +85°C.

• پین‌های اصلی:

  • +Vin (ورودی مثبت)، -Vin (ورودی منفی).

  • +Vout (خروجی مثبت)، -Vout (خروجی منفی).

• محافظت: دارای محافظت اضافه بار (Overload) و اتصال کوتاه (Short Circuit).

3. کاربردهای اصلی:

• سیستم‌های صنعتی: تغذیه سنسورها، مبدل‌های سیگنال ایزوله.

• مخابرات: تجهیزات شبکه و ارتباطی.

• تجهیزات پزشکی: سیستم‌های مانیتورینگ و تشخیصی.

• منابع تغذیه سوئیچینگ: به عنوان مرحله میانی برای ایزولاسیون.

4. مزایا:

• ایزولاسیون بالا (3000VDC) برای ایمنی و کاهش نویز.

• خروجی پایدار با نویز کم.

• طراحی فشرده (ابعاد کوچک).

• محافظت داخلی در برابر اضافه بار و اتصال کوتاه.

5. معایب یا محدودیت‌ها:

• جریان خروجی محدود (111mA - فقط برای بارهای کم‌مصرف).

• تلفات توان (بازده ~80%).

• نیاز به خازن‌های خارجی برای پایداری بیشتر.

6. نکات مهم برای استفاده:

• خازن‌های ورودی/خروجی:

  • یک خازن الکترولیت 10μF نزدیک پایه‌های ورودی و خروجی اضافه کنید.

• خنک‌کاری:

  • تحت بار کامل ممکن است گرم شود؛ از تهویه مناسب اطمینان حاصل کنید.

• نویز EMI:

  • از خازن‌های سرامیکی X7R نزدیک پایه‌ها استفاده کنید.

7. تفاوت با مبدل‌های غیرایزوله:

• مبدل‌های ایزوله (مانند F1209S-1WR3) جداسازی الکتریکی بین ورودی و خروجی ایجاد می‌کنند، در حالی که مبدل‌های غیرایزوله (مثل Buck/Boost) این ویژگی را ندارند.

جمع‌بندی:

ماژول F1209S-1WR3 برای پروژه‌هایی که نیاز به منبع تغذیه ایزوله، پایدار و فشرده با خروجی 9V و جریان کم (111mA) دارند، گزینه‌ای ایده‌آل است. این ماژول در محیط‌های حساس به نویز و ایزولاسیون کاربرد دارد
