مبدل DC به DC ایزوله 12 ولت به 5 ولت 2 وات
حداکثر ولتاژ ورودی
13.2V
ولتاژ خروجی
5V
توان خروجی
2W
مشخصات مبدل DC به DC ایزوله 12 ولت به 5 ولت 2 وات
مبدل DC به DC ایزوله 12 ولت به 5 ولت 2 وات از خانواده ماژول DC به DC ایزوله میباشد. ویژگیهای فنی این محصول براساس دیتاشیت ارایه شده از سوی تولید کننده آن به شرح زیر می باشد:
- برند Hi-Link Electronic Technology
- پکیج Module
- نوع نصب روی برد Through Hole
- ولتاژ جداسازی 1.5 کیلو ولت
- تعداد خروجی 2 خروجی
- حداکثر ولتاژ ورودی 13.2 ولت
- حداقل ولتاژ ورودی 10.8 ولت
- جریان خروجی 200 میلی آمپر
- ولتاژ خروجی 5 ولت
- توان خروجی 2 وات

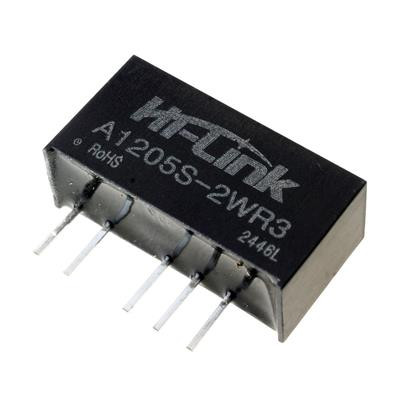

A1205S-2WR3
DC-DC CONVERTER MODULE
ماژول A1205S-2WR3 یک مبدل DC-DC ایزوله با توان پایین و ابعاد کوچک است. این ماژول قادر است ولتاژ ورودی ۱۲V DC را به خروجی ۵V DC با توان ۲ وات تبدیل کند. مناسب برای ایزولاسیون و تغذیه مدارهای سیگنال و کنترل با نیاز به ایزولاسیون گالوانیکی.
🧩 مشخصات کلی:
-
نوع: مبدل DC-DC ایزوله (Isolated DC-DC Converter)
-
تکنولوژی: سوئیچینگ (Switching Regulator)
-
ورودی نامی: 12V DC
-
خروجی نامی: 5V DC
-
توان خروجی: 2W
-
جریان خروجی: 200mA
⚙️ مشخصات فنی کلیدی:
-
ولتاژ خروجی: 5V DC ±5%
-
جریان خروجی: تا 200mA
-
راندمان: تا 84% (در بار کامل)
-
ریپل و نویز: ≤100mVp-p
-
ایزولاسیون: 1500VDC (بین ورودی و خروجی)
-
دمای کاری: -40°C تا +85°C (بدون نیاز به هیتسینک در بار معمول)
-
محافظتها:
-
اتصال کوتاه (Self-recovery)
-
💡 کاربردهای اصلی:
-
جداسازی گالوانیکی بین بخشهای مختلف مدار
-
تغذیه سنسورها و مدارهای کنترلی با ورودی 12V
-
کاربردهای سبک صنعتی و مخابراتی
-
سیستمهای خودکار و تجهیزات اندازهگیری
✅ مزایا:
-
ابعاد کوچک و نصب آسان
-
ایزولاسیون ایمن تا 1500VDC
-
راندمان بالا برای توان 2 وات
-
مناسب برای کاربردهای فضای محدود
-
بدون نیاز به خنککننده خارجی
⚠️ محدودیتها و ملاحظات:
-
توان خروجی محدود به 2 وات
-
عدم قابلیت تنظیم دقیق ولتاژ خروجی
-
حساسیت به اضافه بار و شرایط دمایی بالا
-
نیاز به توجه به فیلتراسیون برای کاربردهای نویزی
🎯 جمعبندی:
ماژول A1205S-2WR3 یک مبدل DC-DC ایزوله و کارآمد با توان پایین است که برای کاربردهای ایزولاسیون و تغذیه مدارهای حساس طراحی شده است. با ایزولاسیون 1500VDC و راندمان قابل قبول، این ماژول برای پروژههای صنعتی سبک، تجهیزات اندازهگیری و سیستمهای کنترل ایدهآل است. مدیریت حرارتی و فیلتراسیون مناسب، کلید استفاده بهینه و افزایش عمر این ماژول میباشد.
