دستهبندی: قطعات پاور
حداکثر ولتاژ ورودی:264V
ولتاژ خروجی:12V
جریان خروجی:166mA
مبدل 220 ولت AC به 12 ولت DC با حداکثر جریان 170 میلی آمپر
ندارد - کالای اصل 🏅

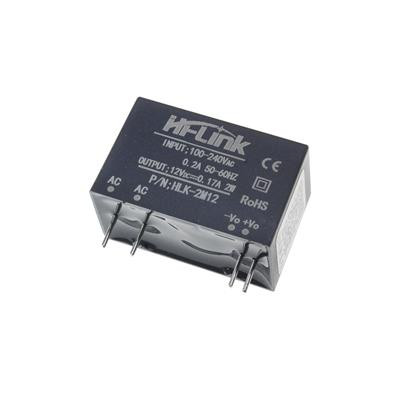

HLK-2M12 یک ماژول منبع تغذیه سوئیچینگ ایزوله (Isolated Switching Power Module) است که توسط شرکت Hilin (هایلینک) تولید شده است. این ماژول برای تبدیل ولتاژ متناوب (AC) به ولتاژ مستقیم (DC) پایدار استفاده میشود و طراحی فشرده و ایزوله شده آن برای کاربردهای کممصرف مناسب است.
1. شرح کلی:
-
ورودی: AC 85-264V (پشتیبانی از محدوده گسترده ولتاژ جهانی).
-
خروجی: DC 12V.
-
جریان خروجی: 166mA (حداکثر).
-
توان خروجی: 2W
-
ایزولاسیون: 3000VAC (جداسازی الکتریکی بین ورودی و خروجی برای ایمنی).
2. مشخصات فنی کلیدی:
-
راندمان (بازده): حدود 70-75%.
-
ریپل خروجی: < 50mV (پیک تا پیک).
-
محافظتهای داخلی:
-
محافظت در برابر اتصال کوتاه (Short Circuit Protection).
-
محافظت در برابر اضافه بار (Overload Protection).
-
-
استانداردها: مطابق با استانداردهای CE و UL.
3. کاربردهای اصلی:
-
تغذیه بردهای الکترونیکی کممصرف:
-
ماژولهای سنسور، مدارهای کنترل کوچک.
-
-
پروژههای IoT:
-
دستگاههای با مصرف انرژی پایین.
-
-
لوازم خانگی:
-
تابلوهای LED، مدارهای نمایشگر.
-
-
سیستمهای صنعتی:
-
بخشهای کممصرف کنترلری.
-
4. مزایا:
-
ایزولاسیون بالا (امنیت در برابر نویز و شوک الکتریکی).
-
تحمل نوسانات برق شهر (ورودی wide-range).
-
قیمت بسیار پایین
-
نصب آسان با پایههای Through-Hole.
5. معایب یا محدودیتها:
-
جریان خروجی بسیار محدود
-
راندمان پایینتر نسبت به ماژولهای پرتوان.
-
عدم امکان استفاده برای بارهای پرمصرف (مانند موتورها یا LEDهای قوی).
6. نکات مهم برای استفاده:
-
فیلتر خروجی: برای کاهش ریپل، یک خازن الکترولیت 47-100μF به خروجی اضافه کنید.
-
اتصال به برق شهر:
-
از سیمهای با عایق مناسب استفاده کنید.
-
ماژول را در یک محفظه عایق نصب کنید تا از تماس accidental جلوگیری شود.
-
-
تست قبل از استفاده: ولتاژ خروجی را با مولتیمتر چک کنید.
7. تفاوت با مدلهای مشابه:
-
HLK-5M12: خروجی 12V/0.42A (5W) - توان بالاتر.
-
HLK-10M12: خروجی 12V/0.83A (10W) - توان بسیار بالاتر.
-
HLK-2M05: خروجی 5V/0.4A (2W) - ولتاژ پایینتر.
جمعبندی:
ماژول HLK-2M12 برای پروژههایی که نیاز به منبع تغذیه ایزوله، فشرده و کممصرف با خروجی 12V دارند، گزینهای ایدهآل است. اما تنها برای بارهای بسیار سبک (مانند سنسورها یا مدارهای منطقی) مناسب است.
