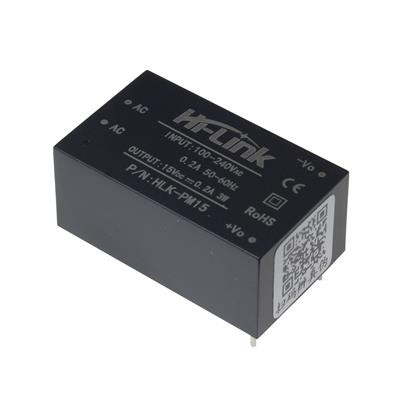

مبدل 220 ولت AC به 15 ولت DC با حداکثر جریان 125 میلی آمپر

HLK-PM15
برند:Hi-Link Electronic Technology
ندارد - کالای اصل 🏅
434,910
مشخصات

حداکثر ولتاژ ورودی

264V

ولتاژ خروجی

15V

جریان خروجی

200mA

توان خروجی

3W

توضیحات

مشخصات مبدل 220 ولت AC به 15 ولت DC با حداکثر جریان 125 میلی آمپر

مبدل 220 ولت AC به 15 ولت DC با حداکثر جریان 125 میلی آمپر از خانواده ماژول تغذیه AC به DC می‌باشد. ویژگی‌های فنی این محصول براساس دیتاشیت ارایه شده از سوی تولید کننده آن به شرح زیر می باشد:

  • برند Hi-Link Electronic Technology
  • پکیج Module
  • جریان خروجی 200 میلی آمپر
  • ولتاژ خروجی 15 ولت
  • حداکثر ولتاژ ورودی 265 ولت
  • حداقل ولتاژ ورودی 90 ولت
  • توان خروجی 3 وات
  • نوع نصب روی برد Through Hole
نقد و بررسی

HLK-PM15 یک ماژول منبع تغذیه سوئیچینگ ایزوله (Isolated Switching Power Module) است که توسط شرکت Hilin (هایلینک) تولید شده است. این ماژول برای تبدیل ولتاژ متناوب (AC) به ولتاژ مستقیم (DC) پایدار استفاده می‌شود و طراحی فشرده و ایزوله شده آن برای کاربردهای صنعتی و الکترونیکی مناسب است.

1. شرح کلی:

  • ورودی: AC 90-265V (پشتیبانی از محدوده گسترده ولتاژ جهانی).

  • خروجی: DC 15V.

  • جریان خروجی: 200mA .

  • توان خروجی: 3W.

  • ایزولاسیون: 3000VAC (جداسازی الکتریکی بین ورودی و خروجی برای ایمنی).

2. مشخصات فنی کلیدی:

  • راندمان (بازده): حدود 80-85%.

  • دمای کاری: -40°C تا +85°C.

  • ریپل خروجی: < 50mV (پیک تا پیک).

  • محافظت‌های داخلی:

    • محافظت در برابر اتصال کوتاه (Short Circuit Protection).

    • محافظت در برابر اضافه بار (Overload Protection).

  • استانداردها: مطابق با استانداردهای CE و UL.

3. کاربردهای اصلی:

  • تغذیه بردهای الکترونیکی: Arduino, ESP32, Raspberry Pi (با جریان کافی).

  • پروژه‌های IoT: سنسورها، ماژول‌های ارتباطی.

  • کنترل‌کننده‌های صنعتی: سیستم‌های با ورودی AC.

  • لوازم خانگی هوشمند: تغذیه بخش‌های کم‌مصرف.

4. مزایا:

  • ایزولاسیون بالا (امنیت در برابر شوک الکتریکی).

  • ورودی wide-range (تحمل نوسانات برق شهر).

  • جریان خروجی بالا

  • نصب آسان (پایه‌های Through-Hole).

5. معایب یا محدودیت‌ها:

  • نویز سوئیچینگ ( فیلتر اضافی برای کاربردهای حساس).

  • گرمایش تحت بار کامل (هیت‌سینک).

  • ابعاد بزرگ‌تر نسبت به ماژول‌های کم‌توان (مثل HLK-5M05).

6. نکات مهم برای استفاده:

  • خازن فیلتر: برای کاهش ریپل خروجی، یک خازن الکترولیت 470-1000μF به خروجی اضافه کنید.

  • اتصال به برق شهر:
    -ورودی ACاست، از محفظه عایق استفاده کنید.

    • از سیم‌های با کیفیت برای اتصال به برق شهر استفاده شود.

  • تست قبل از استفاده: ولتاژ خروجی را با مولتی‌متر چک کنید.

7. تفاوت با مدل‌های مشابه:

  • HLK-5M05: خروجی 5V/1A (5W).

  • HLK-10M05: خروجی 5V/2A (10W).

  • HLK-20M05: خروجی 5V/4A (20W).

جمع‌بندی:

ماژول HLK-PM15 برای پروژه‌هایی که نیاز به منبع تغذیه ایزوله، فشرده و قابل اعتماد با خروجی و جریان نسبتاً بالا دارند، گزینه‌ای ایده‌آل است. این ماژول برای تجهیزات صنعتی و پروژه‌های پر مصرف مناسب است
