مبدل 220 ولت AC به 5 ولت DC با حداکثر جریان 1 آمپر

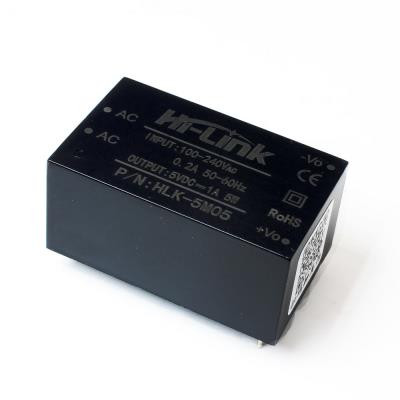

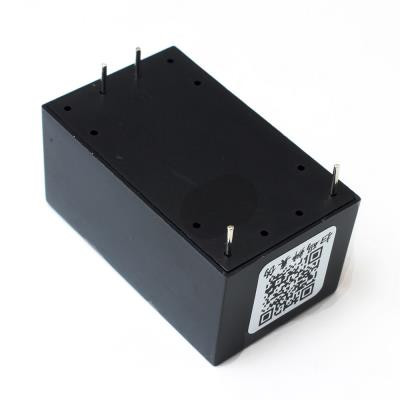

HLK-5M05

یک ماژول مبدل AC به DC (منبع تغذیه سوئیچینگ) بسیار فشرده و کارآمد است. این ماژول برای تبدیل ولتاژ برق متناوب (AC) به یک ولتاژ مستقیم (DC) پایدار و ایزوله شده طراحی شده است.

🧩 مشخصات کلی:

• نوع: مبدل AC/DC ایزوله شده (سوئیچینگ)

• ورودی: AC (برق شهر)

• خروجی: DC پایدار

• طرح: ماژول فشرده و نصب سطحی (SMD)

⚙️ مشخصات فنی کلیدی:

• ولتاژ ورودی (AC): 90V تا 264V (متناسب با برق شهر در اکثر کشورها)

• فرکانس ورودی: 47Hz تا 63Hz

• ولتاژ خروجی (DC): 5V (±0.1V)

• جریان خروجی: حداکثر 1mA

• بازده: ~80% (در بار نامی)

• ریپل و نویز خروجی: ≤100mV (پیک تا پیک)

• ایزولاسیون: 4000V AC (بین ورودی و خروجی برای ایمنی)

• دمای کاری: -40°C تا +85°C

💡 کاربردهای اصلی:

• تغذیه بردهای الکترونیکی کوچک مانند Arduino، ESP8266، ESP32 از برق شهر

• پروژه‌های IoT (اینترنت اشیا) که نیاز به اتصال مستقیم به برق دارند

• دستگاه‌های اندازه‌گیری و مانیتورینگ شبکه برق

• تغذیه رله‌ها، سنسورها و ماژول‌های Low-power

• جایگزینی ایمن و بهینه برای آداپتورهای حجیم

✅ مزایا:

• ایزولاسیون بالا: ایمنی بسیار خوب در برابر شوک الکتریکی و محافظت از مدار جانبی.

• ابعاد بسیار کوچک: نصب آسان درون دستگاه‌ها.

• بازده انرژی بالا: تلفات انرژی کم و گرمای تولید شده کمتر.

• ولتاژ ورودی گسترده: بدون نیاز به تنظیم، با برق 110V و 220V سازگار است.

• قیمت بسیار مقرون به صرفه.

⚠️ محدودیت‌ها و هشدارهای ایمنی:

• هشدار ایمنی بالا: این ماژول مستقیماً با ولتاژ بالا و خطر برق گرفتگی کار می‌کند. هنگام تست و نصب باید نهایت دقت را داشت.

• حساس به اتصال کوتاه: در صورت اتصال کوتاه در خروجی، ماژول به حالت حفاظتی (Cut-off) رفته و باید ورودی قطع و وصل شود.

• نویز سوئیچینگ: ممکن است در مدارات آنالوگ حساس ایجاد نویز کند.

🔍 مدل‌های مشابه و جایگزین:

• HLK-5M12: خروجی 12V / 420mA

• HLK-2M05: خروجی 5V / 400mA (قدرت کمتر)

• HLK-10M05: خروجی 5V / 2A (قدرت بیشتر)

• ماژول‌های غیرایزوله (مانند Capacitive Dropper): ارزان‌تر اما خطرناک‌تر و بدون ایزولاسیون.

🎯 جمع‌بندی:
ماژول HLK-5M05 یک راه‌حل ایمن، کوچک و بسیار کاربردی برای تبدیل برق متناوب شهر به ولتاژ DC 5V در پروژه‌های الکترونیکی است. این ماژول برای طراحانی که نیاز به یک منبع تغذیه ایزوله و قابل اعتماد در فضای محدود دارند، گزینه‌ای ایده‌آل محسوب می‌شود، به شرطی که ملاحظات ایمنی با ولتاژ بالا به دقت رعایت شود.
