مبدل 220 ولت AC به 12 ولت DC با حداکثر جریان 830 میلی آمپر

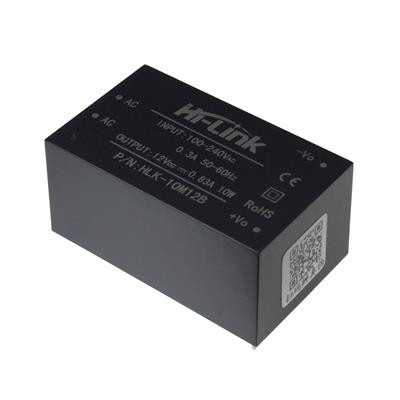

HLK-10M12B
برند:Hi-Link Electronic Technology
ندارد - کالای اصل 🏅
443,100
مشخصات

حداکثر ولتاژ ورودی

240V

ولتاژ خروجی

12V

توان خروجی

10W

توضیحات

مشخصات مبدل 220 ولت AC به 12 ولت DC با حداکثر جریان 830 میلی آمپر

مبدل 220 ولت AC به 12 ولت DC با حداکثر جریان 830 میلی آمپر از خانواده ماژول تغذیه AC به DC می‌باشد. ویژگی‌های فنی این محصول براساس دیتاشیت ارایه شده از سوی تولید کننده آن به شرح زیر می باشد:

  • برند Hi-Link Electronic Technology
  • پکیج Module
  • نوع نصب روی برد Through Hole
  • توان خروجی 10 وات
  • ولتاژ خروجی 12 ولت
  • جریان خروجی 830 میلی آمپر
  • حداقل ولتاژ ورودی 100 ولت
  • حداکثر ولتاژ ورودی 240 ولت
نقد و بررسی

HLK-10M12B یک ماژول منبع تغذیه سوئیچینگ ایزوله (Isolated Switching Power Module) است که توسط شرکت Hilin (هایلینک) تولید شده است. این ماژول برای تبدیل ولتاژ متناوب (AC) به ولتاژ مستقیم (DC) پایدار استفاده می‌شود و طراحی فشرده و ایزوله شده آن برای کاربردهای صنعتی و الکترونیکی مناسب است.

1. شرح کلی:

  • ورودی: AC 100-240V (پشتیبانی از محدوده گسترده ولتاژ جهانی).

  • خروجی: DC 12V.

  • جریان خروجی: 0.83A (حداکثر).

  • توان خروجی: 10W (12V × 0.83A ≈ 10W).

  • ایزولاسیون: 3000VAC (جداسازی الکتریکی بین ورودی و خروجی برای ایمنی).

2. مشخصات فنی کلیدی:

  • راندمان (بازده): حدود 80%.

  • دمای کاری: -40°C تا +85°C.

  • ریپل خروجی: < 50mV (پیک تا پیک).

  • محافظت‌های داخلی:

    • محافظت در برابر اتصال کوتاه (Short Circuit Protection).

    • محافظت در برابر اضافه بار (Overload Protection).

  • استانداردها: مطابق با استانداردهای CE و UL.

3. کاربردهای اصلی:

  • تغذیه بردهای الکترونیکی: میکروکنترلرها (Arduino, ESP32)، سنسورها.

  • پروژه‌های IoT: دستگاه‌های هوشمند، گجت‌های متصل به اینترنت.

  • کنترل‌کننده‌های صنعتی: سیستم‌های اتوماسیون و مانیتورینگ.

  • لوازم خانگی: مودم، روتر، دوربین‌های مداربسته.

4. مزایا:

  • ایزولاسیون بالا (امنیت در برابر نویز و شوک الکتریکی).

  • تحمل نوسانات برق شهر (ورودی wide-range).

  • قیمت مقرون‌به‌صرفه

  • نصب آسان با پایه‌های Through-Hole.

5. معایب یا محدودیت‌ها:

  • جریان خروجی محدود (0.83A - برای بارهای پرمصرف مانند موتورها).

  • نویز سوئیچینگ (نیاز به فیلتر اضافی برای کاربردهای حساس به نویز).

  • گرمایش تحت بار کامل (هیت‌سینک یا خنک‌کاری passive).

6. نکات مهم برای استفاده:

  • فیلتر خروجی: برای کاهش ریپل، یک خازن الکترولیت 100-470μF به خروجی اضافه کنید.

  • خنک‌کاری: تحت بار مداوم، از تهویه مناسب اطمینان حاصل کنید.

  • اتصال به برق شهر:

    • از سیم‌های با عایق مناسب استفاده کنید.

    • ماژول را در یک محفظه عایق نصب کنید تا از تماس accidental جلوگیری شود.

  • تست قبل از استفاده: ولتاژ خروجی را با مولتی‌متر چک کنید.

7. تفاوت با مدل‌های مشابه:

  • HLK-5M12: خروجی 12V/0.42A (5W).

  • HLK-20M12: خروجی 12V/1.67A (20W).

  • HLK-10M05: خروجی 5V/2A (10W).

جمع‌بندی:

ماژول HLK-10M12B برای پروژه‌هایی که نیاز به منبع تغذیه ایزوله، فشرده و قابل اعتماد با خروجی 12V دارند، گزینه‌ای ایده‌آل است. اما برای بارهای پرمصرف (بیش از 0.83A) باید از ماژول‌های با توان بالاتر استفاده کرد
