مبدل 220 ولت AC به 9 ولت DC با حداکثر جریان 1.1 آمپر

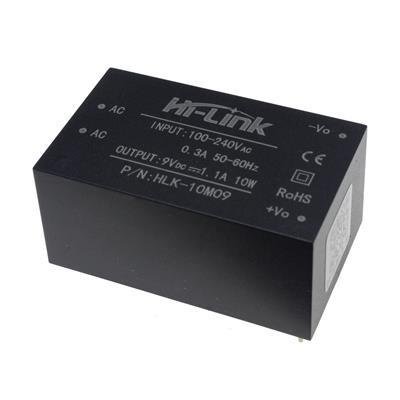

HLK-10M09 یک ماژول منبع تغذیه سوئیچینگ ایزوله (Isolated Switching Power Module) است که توسط شرکت Hilin (هایلینک) تولید شده است. این ماژول برای تبدیل ولتاژ متناوب (AC) به ولتاژ مستقیم (DC) پایدار استفاده می‌شود و طراحی فشرده و ایزوله شده آن برای کاربردهای صنعتی و الکترونیکی مناسب است.

---

1. شرح کلی:

• ورودی: AC 85-265V (پشتیبانی از محدوده گسترده ولتاژ جهانی).

• خروجی: DC 9V.

• جریان خروجی: 1.11A (حداکثر).

• توان خروجی: 10W (9V × 1.11A ≈ 10W).

• ایزولاسیون: 3000VAC (جداسازی الکتریکی بین ورودی و خروجی برای ایمنی).

---

2. مشخصات فنی کلیدی:

• راندمان (بازده): حدود 80%.

• دمای کاری: -40°C تا +85°C.

• ریپل خروجی: < 50mV (پیک تا پیک).

• محافظت‌های داخلی:

  • محافظت در برابر اتصال کوتاه (Short Circuit Protection).

  • محافظت در برابر اضافه بار (Overload Protection).

• استانداردها: مطابق با استانداردهای CE و UL.

---

3. کاربردهای اصلی:

• تغذیه بردهای الکترونیکی: میکروکنترلرها (Arduino, ESP32)، سنسورها.

• پروژه‌های IoT: دستگاه‌های هوشمند، گجت‌های متصل به اینترنت.

• کنترل‌کننده‌های صنعتی: سیستم‌های اتوماسیون و مانیتورینگ.

• لوازم خانگی: مودم، روتر، دوربین‌های مداربسته.

---

4. مزایا:

• ایزولاسیون بالا (امنیت در برابر نویز و شوک الکتریکی).

• تحمل نوسانات برق شهر (ورودی wide-range).

• قیمت مقرون‌به‌صرفه

• نصب آسان با پایه‌های Through-Hole.

---

5. معایب یا محدودیت‌ها:

• جریان خروجی محدود (1.11A - برای بارهای پرمصرف مانند موتورها).

• نویز سوئیچینگ (نیاز به فیلتر اضافی برای کاربردهای حساس به نویز).

• گرمایش تحت بار کامل ( هیت‌سینک یا خنک‌کاری passive).
