مبدل 220 ولت AC به 24 ولت DC با حداکثر جریان 625 میلی آمپر
حداکثر ولتاژ ورودی
264V
ولتاژ خروجی
24V
توان خروجی
15W
مشخصات مبدل 220 ولت AC به 24 ولت DC با حداکثر جریان 625 میلی آمپر
مبدل 220 ولت AC به 24 ولت DC با حداکثر جریان 625 میلی آمپر از خانواده ماژول تغذیه AC به DC میباشد. ویژگیهای فنی این محصول براساس دیتاشیت ارایه شده از سوی تولید کننده آن به شرح زیر می باشد:
- برند Hi-Link Electronic Technology
- پکیج Module
- حداقل ولتاژ ورودی 85 ولت
- حداکثر ولتاژ ورودی 264 ولت
- نوع نصب روی برد Through Hole
- جریان خروجی 620 میلی آمپر
- ولتاژ خروجی 24 ولت
- توان خروجی 15 وات

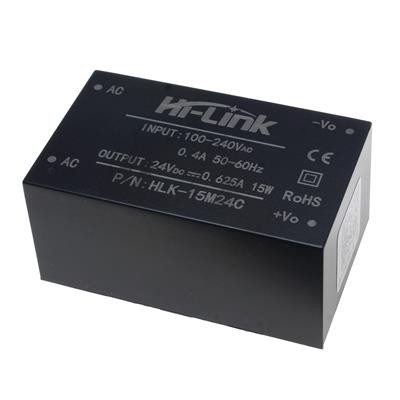

HLK-15M24C یک ماژول منبع تغذیه سوئیچینگ ایزوله (Isolated Switching Power Module) است که توسط شرکت Hilin (هایلینک) تولید شده است. این ماژول برای تبدیل ولتاژ متناوب (AC) به ولتاژ مستقیم (DC) پایدار استفاده میشود و طراحی فشرده و ایزوله شده آن برای کاربردهای صنعتی و الکترونیکی مناسب است.
1. شرح کلی:
-
ورودی: AC 85-264V (پشتیبانی از محدوده گسترده ولتاژ جهانی).
-
خروجی: DC 24V.
-
جریان خروجی: 0.620A (حداکثر).
-
توان خروجی: 15W (24V × 0.625A = 15W).
-
ایزولاسیون: 3000VAC (جداسازی الکتریکی بین ورودی و خروجی برای ایمنی).
2. مشخصات فنی کلیدی:
-
راندمان (بازده): حدود 80-85%.
-
دمای کاری: -40°C تا +85°C.
-
ریپل خروجی: < 50mV (پیک تا پیک).
-
محافظتهای داخلی:
-
محافظت در برابر اتصال کوتاه (Short Circuit Protection).
-
محافظت در برابر اضافه بار (Overload Protection).
-
-
استانداردها: مطابق با استانداردهای CE و UL.
3. کاربردهای اصلی:
-
تغذیه بردهای الکترونیکی: کنترلکنندههای صنعتی، سنسورها.
-
پروژههای IoT: دستگاههای هوشمند، گجتهای متصل به اینترنت.
-
کنترلکنندههای صنعتی: سیستمهای اتوماسیون و مانیتورینگ.
-
لوازم خانگی: مودم، روتر، دوربینهای مداربسته.
4. مزایا:
-
ایزولاسیون بالا (امنیت در برابر نویز و شوک الکتریکی).
-
تحمل نوسانات برق شهر (ورودی wide-range).
-
قیمت مقرونبهصرفه.
-
نصب آسان با پایههای Through-Hole.
5. معایب یا محدودیتها:
-
جریان خروجی محدود (0.625A - برای بارهای پرمصرف مانند موتورها مناسب نیست).
-
نویز سوئیچینگ (نیاز به فیلتر اضافی برای کاربردهای حساس به نویز).
-
گرمایش تحت بار کامل (هیتسینک یا خنککاری passive).
6. نکات مهم برای استفاده:
-
فیلتر خروجی: برای کاهش ریپل، یک خازن الکترولیت 100-470μF به خروجی اضافه کنید.
-
خنککاری: تحت بار مداوم، از تهویه مناسب اطمینان حاصل کنید.
-
اتصال به برق شهر:
-
از سیمهای با عایق مناسب استفاده کنید.
-
ماژول را در یک محفظه عایق نصب کنید تا از تماس accidental جلوگیری شود.
-
-
تست قبل از استفاده: ولتاژ خروجی را با مولتیمتر چک کنید.
7. تفاوت با مدلهای مشابه:
-
HLK-10M24: خروجی 24V/0.42A (10W).
-
HLK-20M24: خروجی 24V/0.83A (20W).
-
HLK-15M05: خروجی 5V/3A (15W).
جمعبندی:
ماژول HLK-15M24C برای پروژههایی که نیاز به منبع تغذیه ایزوله، فشرده و قابل اعتماد با خروجی 24V دارند، گزینهای ایدهآل است. اما برای بارهای پرمصرف (بیش از 0.625A) باید از ماژولهای با توان بالاتر استفاده کرد.
