دستهبندی: قطعات پاور
حداکثر ولتاژ ورودی:36V
ولتاژ خروجی:3.3V
توان خروجی:5W
مبدل DC به DC ایزوله 24 ولت به 3.3 ولت 5 وات
ندارد - کالای اصل 🏅

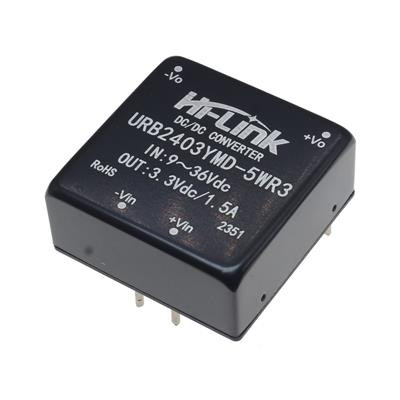

URB2403YMD-5WR3 یک مبدل DC-DC ایزوله (Isolated DC-DC Converter) است. این ماژول برای تبدیل ولتاژ DC به یک ولتاژ DC ایزوله و پایدار استفاده میشود و معمولاً در کاربردهای صنعتی، مخابراتی و پزشکی که نیاز به ایزولاسیون گالوانیک دارند، به کار میرود.
1. شرح کلی:
-
نوع: مبدل DC-DC ایزوله (Isolated Switching Converter).
-
ولتاژ ورودی: 24V DC (محدوده معمولی: 9V تا 36V).
-
ولتاژ خروجی: 3.3V DC (ثابت و تنظیمشده).
-
جریان خروجی: حداکثر 1.2A
-
بهرهوری (راندمان): typically 85%.
2. مشخصات فنی کلیدی:
-
توان خروجی: 5 وات.
-
رگولاسیون خطی (Line Regulation): ±0.5% (پایداری ولتاژ خروجی نسبت به تغییرات ورودی).
-
رگولاسیون بار (Load Regulation): ±1% (پایداری ولتاژ خروجی نسبت به تغییرات جریان بار).
-
دمای کاری: -40°C تا +85°C.
-
پینهای اصلی:
-
+Vin (ورودی مثبت)، -Vin (ورودی منفی).
-
+Vout (خروجی مثبت)، -Vout (خروجی منفی).
-
-
محافظت: دارای محافظت اضافه بار (Overload) و اتصال کوتاه (Short Circuit).
3. کاربردهای اصلی:
-
سیستمهای صنعتی: تغذیه مدارهای کنترل، سنسورها و رابطهای ایزوله شده.
-
مخابرات: تجهیزات شبکه و ارتباطی (مانند روترها، سوئیچها).
-
تجهیزات پزشکی: سیستمهای مانیتورینگ و تشخیصی (ایزولاسیون برای ایمنی بیمار).
-
منابع تغذیه سوئیچینگ: به عنوان مرحله میانی برای ایزولاسیون.
-
سیستمهای حمل و نقل: خودرو، ریلی، هوایی.
4. مزایا:
-
ایزولاسیون بالا برای ایمنی و کاهش نویز.
-
خروجی پایدار با نویز کم.
-
طراحی فشرده (ابعاد کوچک).
-
محافظت داخلی در برابر اضافه بار و اتصال کوتاه.
-
پایداری حرارتی در محدوده دمایی گسترده.
5. معایب یا محدودیتها:
-
قیمت بالاتر نسبت به مبدلهای غیرایزوله.
-
تلفات توان (بازده ~85% یعنی 15% تلفات).
-
جریان خروجی محدود
-
نیاز به خازنهای خارجی برای پایداری بیشتر (طبق دیتاشیت).
6. نکات مهم برای استفاده:
-
خازنهای ورودی/خروجی:
-
طبق دیتاشیت، معمولاً یک خازن الکترولیت 10μF نزدیک پایههای ورودی و خروجی لازم است.
-
-
خنککاری:
-
تحت بار کامل ممکن است گرم شود؛ در صورت نیاز از هیتسینک استفاده کنید.
-
-
نویز EMI:
-
برای کاهش نویز، از خازنهای سرامیکی X7R نزدیک پایهها استفاده کنید.
-
7. تفاوت با مبدلهای غیرایزوله:
-
مبدلهای ایزوله (مانند URB2403YMD-5WR3) جداسازی الکتریکی بین ورودی و خروجی ایجاد میکنند، در حالی که مبدلهای غیرایزوله (مثل Buck/Boost) این ویژگی را ندارند.
جمعبندی:
ماژول URB2403YMD-5WR3 برای پروژههایی که نیاز به منبع تغذیه ایزوله، پایدار و فشرده با خروجی 3.3V دارند، گزینهای ایدهآل است. این ماژول در محیطهای صنعتی و پزشکی که ایمنی و قابلیت اطمینان بالایی مورد نیاز است، کاربرد دارد.
