مبدل 220 ولت AC به 12 ولت DC با حداکثر جریان 2.5 آمپر
حداکثر ولتاژ ورودی
265V
ولتاژ خروجی
12V
توان خروجی
30W
مشخصات مبدل 220 ولت AC به 12 ولت DC با حداکثر جریان 2.5 آمپر
مبدل 220 ولت AC به 12 ولت DC با حداکثر جریان 2.5 آمپر از خانواده ماژول تغذیه AC به DC میباشد. ویژگیهای فنی این محصول براساس دیتاشیت ارایه شده از سوی تولید کننده آن به شرح زیر می باشد:
- برند Hi-Link Electronic Technology
- پکیج Module
- نوع نصب روی برد Through Hole
- توان خروجی 30 وات
- ولتاژ خروجی 12 ولت
- حداقل ولتاژ ورودی 90 ولت
- حداکثر ولتاژ ورودی 265 ولت
- جریان خروجی 2.5 میلی آمپر

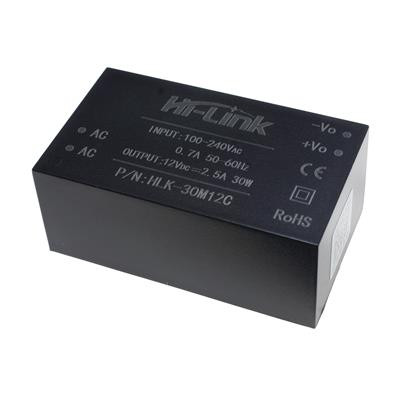

HLK-30M12C یک ماژول منبع تغذیه سوئیچینگ ایزوله (Isolated Switching Power Module) است که توسط شرکت Hilin (هایلینک) تولید شده است. این ماژول برای تبدیل ولتاژ متناوب (AC) به ولتاژ مستقیم (DC) پایدار با توان نسبتاً بالا استفاده میشود و طراحی ایزوله شده آن برای کاربردهای صنعتی و تجهیزات الکترونیکی مناسب است.
1. شرح کلی:
-
ورودی: AC 90-265V (پشتیبانی از محدوده گسترده ولتاژ جهانی).
-
خروجی: DC 12V.
-
جریان خروجی: 2.5A (حداکثر).
-
توان خروجی: 30W .
-
ایزولاسیون: 3000VAC (جداسازی الکتریکی بین ورودی و خروجی برای ایمنی).
2. مشخصات فنی کلیدی:
-
راندمان (بازده): حدود 85-90%.
-
دمای کاری: -40°C تا +85°C.
-
ریپل خروجی: < 50mV (پیک تا پیک).
-
محافظتهای داخلی:
-
محافظت در برابر اتصال کوتاه (Short Circuit Protection).
-
محافظت در برابر اضافه بار (Overload Protection).
-
محافظت در برابر اضافه ولتاژ (Over Voltage Protection).
-
-
استانداردها: مطابق با استانداردهای CE و UL.
3. کاربردهای اصلی:
-
تغذیه تجهیزات صنعتی:
-
کنترلکنندههای PLC، درایوهای موتور.
-
-
سیستمهای ارتباطی:
-
روترها، سوئیچهای شبکه.
-
-
تجهیزات پزشکی:
-
دستگاههای مانیتورینگ و تشخیص.
-
-
پروژههای با مصرف متوسط:
-
سیستمهای نورپردازی LED، دوربینهای مداربسته.
-
4. مزایا:
-
ایزولاسیون بالا (امنیت در برابر نویز و شوک الکتریکی).
-
تحمل نوسانات برق شهر (ورودی wide-range).
-
جریان خروجی نسبتاً بالا (2.5A برای خروجی 12V).
-
پایداری حرارتی در محدوده دمایی گسترده.
5. معایب یا محدودیتها:
-
ابعاد بزرگتر نسبت به ماژولهای کمتوان (مانند HLK-2M12).
-
گرمایش تحت بار کامل ( هیتسینک یا خنککاری).
-
قیمت بالاتر نسبت به ماژولهای کمتوان.
6. نکات مهم برای استفاده:
-
خنککاری:
-
تحت بار مداوم 2.5A، از هیتسینک یا فن برای خنککاری استفاده کنید.
-
-
فیلتر خروجی:
-
برای کاهش ریپل، یک خازن الکترولیت 470-1000μF به خروجی اضافه کنید.
-
-
اتصال به برق شهر:
-
از سیمهای با عایق مناسب و اتصال ایمن استفاده کنید.
-
-
تست قبل از استفاده:
-
ولتاژ خروجی را با مولتیمتر چک کنید.
-
7. تفاوت با مدلهای مشابه:
-
HLK-10M12: خروجی 12V/0.83A (10W) - توان پایینتر.
-
HLK-20M12: خروجی 12V/1.67A (20W) - توان متوسط.
-
HLK-50M12: خروجی 12V/4.17A (50W) - توان بالاتر.
جمعبندی:
ماژول HLK-30M12C برای پروژههایی که نیاز به منبع تغذیه ایزوله، پایدار و با توان متوسط (30W) با خروجی 12V دارند، گزینهای ایدهآل است. این ماژول در محیطهای صنعتی و تجهیزات حرفهای کاربرد دارد
