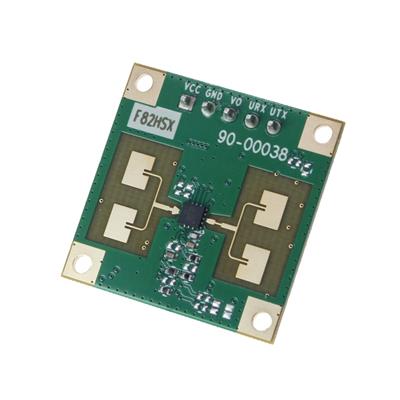

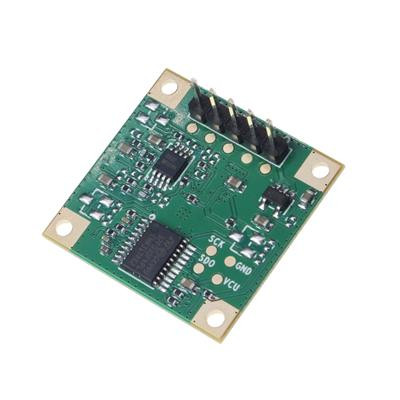

ماژول سنسور فاصله HLK-LD1115H-24G

HLK-LD1115H-24G
یک ماژول رادار میلیمتری (mmWave) بسیار پیشرفته و حساس است که از تکنولوژی FMCW (Frequency-Modulated Continuous Wave) بهره می‌برد. این ماژول، تولید شده توسط شرکت Hi-Link، قادر است نه تنها فاصله، بلکه سرعت حرکت (میکرودوپلر) و زاویه حضور اشیاء را با دقت بسیار بالا و در شرایط محیطی مختلف تشخیص دهد.

🧩 مشخصات کلی:

• نوع: سنسور راداری میلیمتری (mmWave Radar Sensor)

• تکنولوژی: FMCW (رادار موج پیوسته با فرکانس مدوله‌شده)

• فرکانس کاری: 24.0 GHz ~ 24.25 GHz (باند ISM)

• ولتاژ کاری: 5V DC

• خروجی: داده‌های خام (Raw Data) از طریق UART (پروتocol TLV) برای پردازش توسط میزبان (Host)

⚙️ مشخصات فنی کلیدی:

• محدوده ولتاژ کاری: 3.6V ~ 5V DC

• جریان مصرف: ~ 70mA (در حالت کاری معمول)

• رزولوشن سرعت: 0.12 m/s

• زاویه دید (FOV): 80° ( azimuth - افقی)

• خروجی داده: پورت سریال UART (سطح منطقی 3.3V TTL)

• پروتکل ارتباطی: پروتکل اختصاصی TLV برای ارسال داده‌های پردازش‌شده هدف

• دمای کاری: -40°C ~ +85°C

🛡️ ویژگی‌ها و قابلیت‌های منحصر‌به‌فرد:

• عملکرد مستقل از شرایط محیطی: تحت تأثیر نور (تاریکی مطلق یا نور شدید)، گرد و غبار، دود، مه و بخار قرار نمی‌گیرد.

• حفاظت از حریم خصوصی: برخلاف دوربین‌ها، هیچ داده تصویری ضبط نمی‌کند و تنها داده‌های متریک (فاصله، سرعت، زاویه) را ارائه می‌دهد.

• توانایی تشخیص ایستایی در مقابل حرکتی: قادر به تشخیص اشیاء کاملاً ثابت (Static) و همچنین اشیاء در حال حرکت است.

• نفوذپذیری: می‌تواند از موادی مانند پلاستیک، شیشه و دیوارهای نازک عبور کند و امکان نصب پنهان (Concealed Installation) را فراهم می‌آورد.

• پردازش روی تراشه (On-Chip Processing): داده‌ها ابتدا روی تراشه رادار پردازش می‌شوند و خروجی آن، اهداف تشخیص‌ داده‌شده (Object Data) است، نه داده‌های خام پیچیده.

• قابلیت پیکربندی (Configurable): می‌توان پارامترهایی مانند محدوده تشخیص، حساسیت و شرایط خروجی را via UART و نرم‌افزار مربوطه تغییر داد.

💡 کاربردهای اصلی:

• ساختمان‌های هوشمند: کنترل روشنایی و تهویه مطبوع مبتنی بر حضور و تعداد افراد، شمارش نفرات.

• امنیت و نظارت: تشخیص مزاحمت، نظارت پیرامونی، تشخیص حرکت در فضای باز با شرایط آب‌وهوایی بد.

• صنعت و رباتیک: نقشه‌برداری از محیط (SLAM)، جلوگیری از برخورد برای ربات‌های متحرک و AGVها.

• خودروی هوشمند: سیستم‌های کمک راننده (ADAS) برای تشخیص عابر پیاده و وسایل نقلیه.

• مراقبت های بهداشتی: نظارت غیرفعال بر علائم حیاتی مانند تنفس و ضربان قلب در خواب.

✅ مزایا:

• قابلیت اطمینان بسیار بالا در محیط‌های چالش‌برانگیز و متغیر.

• حفظ حریم خصوصی و عدم نیاز به تشخیص چهره یا شناسایی افراد.

• محدوده تشخیص طولانی با دقت خوب.

• توانایی تشخیص همزمان چندین هدف (Multi-Target).

• مصرف انرژی نسبتاً پایین برای یک سنسور راداری.

• دمای کاری بسیار گسترده برای استفاده در فضای باز و صنعتی.

⚠️ محدودیت‌ها و ملاحظات:

• پیچیدگی در راه‌اندازی و توسعه: برخلاف سنسورهای ساده مانند مادون قرمز، برای راه‌اندازی و تفسیر داده‌های آن نیاز به دانش فنی و پردازش توسط یک میکروکنترلر (مانند STM32 یا ESP32) دارید.

• هزینه بالاتر: نسبت به سنسورهای نوری (IR/ToF) یا اولتراسونیک قیمت بالاتری دارد.

• تداخل راداری: امکان تداخل با سایر دستگاه‌های operating در باند ۲۴ گیگاهرتز وجود دارد.

• دقت زاویه‌ای محدود: برای نقشه‌برداری با وضوح بسیار بالا مناسب نیست.

• مشکل در تشخیص مواد جاذب امواج راداری: اشیاء ساخته شده از موادی مانند آب یا فلزات خاص ممکن است به خوبی تشخیص داده نشوند.

🎯 جمع‌بندی:

ماژول HLK-LD1115H-24G یک سنسور پیشرفته، همه‌کاره و صنعتی است. بزرگترین نقطه قوت آن، عملکرد بی‌نظیر و مستقل از شرایط نوری و آب‌وهوایی است که آن را از تمامی سنسورهای نوری متمایز می‌کند. این ماژول برای توسعه‌دهندگان حرفه‌ای که به دنبال ایجاد راه‌حل‌های قابل اعتماد برای محیط‌های واقعی هستند، یک انتخاب برتر محسوب می‌شود.
